2.3.7.6.1. Raggruppamento degli attributi in categorie per la mappatura degli attributi

Con la mappatura degli attributi, è possibile raggruppare i singoli attributi in categorie e assegnare facoltativamente un tipo di attributo.

Effettuare le impostazioni come segue:

  1. Innanzitutto, nel blocco [CadDocumentAttributes] viene creato l'attributo con il valore desiderato. Il valore può essere fisso o determinato con un'espressione come "?_ATTR("NB")". ad esempio.

    [CadDocumentAttributes]

TestAttribute=42
TestAttribute.custom=Category.TestCategory, Type.Integer

TestAttribute2=1
TestAttribute2.custom=Category.TestCategory, Type.number

  2. La categoria desiderata viene quindi creata con la seguente sintassi.

    CREATOR.custom=Category.Testcategory

  3. Opzionalmente, il tipo di attributo può essere specificato dopo la categoria, separato da una virgola. Se non viene specificato alcun tipo, il tipo predefinito è "String".

    Sono supportati i seguenti valori di tipo "personalizzato" (la stringa è "predefinita"):

    • stringa, ora (Stringa) [Predefinito]

    • booleano

    • con integrità

    • double, number, float, real (Number)

    CREATOR.custom=Category.Testcategory, Type.Integer

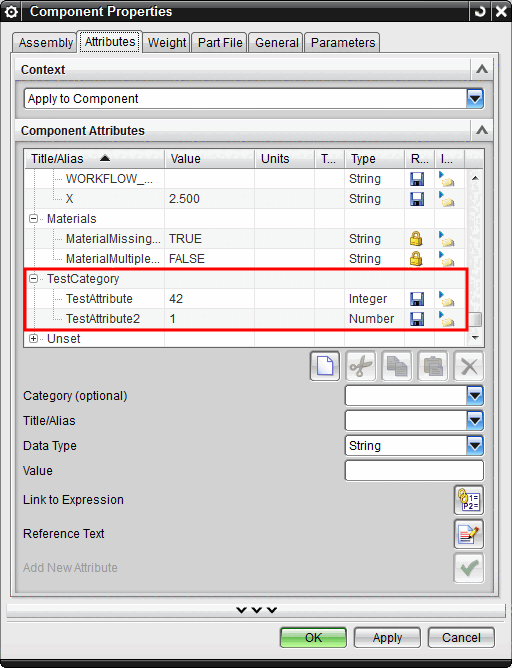

  4. Dopo l'esportazione della parte, l'attributo può essere trovato in NX sotto "Proprietà del componente" nella categoria creata "TestCategory".

    Figura 2.146.
