1.2.8.5.1.4. Impostazioni ERP

È possibile mappare gli attributi e scrivere i loro valori direttamente nel LinkDB:

Condizioni preliminari:

  • Il LinkDB deve essere attivo.

  • È necessario selezionare l'opzione Abilita ERP [Enable ERP].

    1. Selezionare il nodo PARTsolutions Exporter.

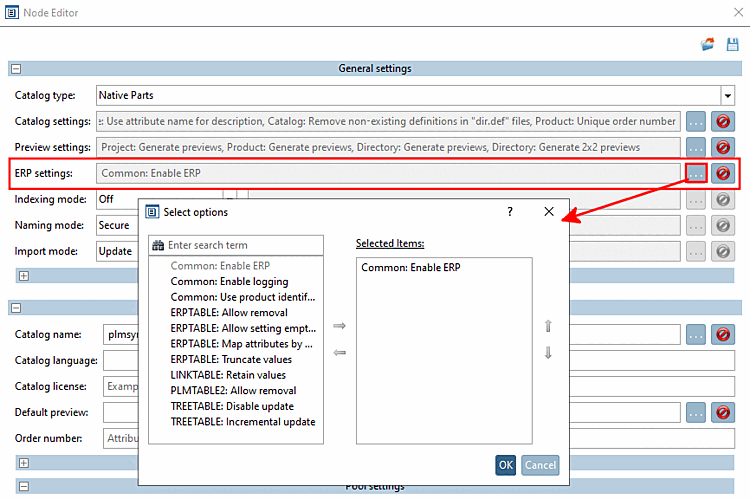

      Figura 1.275.

    2. In Impostazioni di LinkDb [LinkDb Settings], fare clic su .....

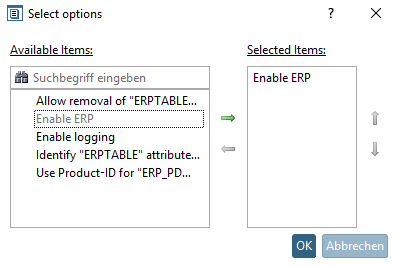

      -> Si apre la finestra di dialogo Seleziona opzioni.

    3. Spostate la voce Abilita ERP [Enable ERP] a destra e confermate con OK.

      Figura 1.276.

Mappatura:

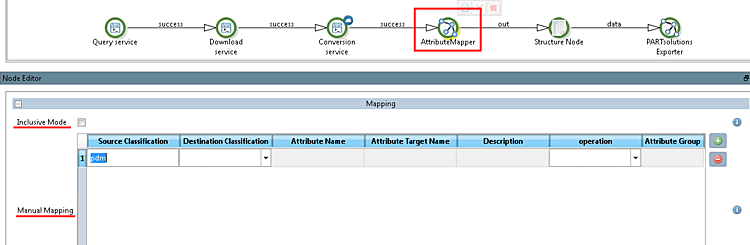

Figura 1.277.

  1. Selezionare il nodo AttributeMapper.

  2. Selezionare la modalità:

    • Modalità inclusiva [Inclusive mode] disabilitata:

      I valori degli attributi con lo stesso nome verranno inseriti nel LinkDB.

    • Modalità inclusiva [Inclusive mode] attivata:

      Solo i valori degli attributi contenuti nella tabella di mappatura saranno trasferiti alla classificazione di destinazione. Tutti gli altri attributi saranno eliminati dalla destinazione.

      [Attenzione]Attenzione

      _cnsuid, _cadident_idnr e _is_convertible devono esistere nella tabella di mappatura!

    [Nota]Nota

    Se ci sono attributi con lo stesso nome nel CAD e nel PDM, vengono trasferiti una sola volta.

Campi di mappatura:

  • Classificazione delle fonti [Source Classification]: normalmente è "pdm".

  • Classificazione della destinazione [Destination Classification]: selezione nel campo elenco

    • vuoto: attributo geometrico

    • linkdb = Campo in LinkDB

  • Nome attributo [Attribute Name]: nome dell'attributo che deve essere mappato.

  • Nome attributo target [Attribute Target Name]: Nome dell'attributo target

  • Descrizione [Description]: Descrizione dell'attributo di destinazione

    (È possibile impostare la descrizione di diverse lingue)

  • Operazione [Operation]: selezione nel campo elenco

    • Nessuna voce: aggiungere l'attributo

    • Elimina [Delete] -> Elimina l'attributo dalla tabella

    • Nascondi [Hide] -> Aggiungi attributo, ma nascondi nella tabella

    • Utilizzare come anteprima

  • Gruppo di attributi [Attribute Group]: lasciare vuoto

[Nota]Nota

Sezione 1.2.8.4, “Come determinare i nomi degli attributi”Il modo in cui rilevare il nome dell'attributo può essere visto in .
