3.1.6.4.12.1.  Ricerca topologica: le informazioni più importanti in un colpo d'occhio
Descrizione funzionale

La ricerca topologica [Topology search] è particolarmente adatta quando singole caratteristiche come dimensioni [Size], distanze [Distances], angoli [Angle], modelli [Pattern], ecc. possono essere più caratteristiche della forma. Può essere eseguita senza informazioni testuali e senza un pezzo di riferimento. È anche adatto per "sentire la strada" verso la parte desiderata. Le parti risultanti da una ricerca possono fornire (nuovi) termini di ricerca attraverso le informazioni sulla parte o servire come parte di riferimento per una successiva ricerca geometrica.

Finestra di dialogo "Ricerca topologica [Topology search]", qui come esempio con le condizioni di ricerca "Modello di cerchio [Circular Pattern]" e "Dimensione [Size]".

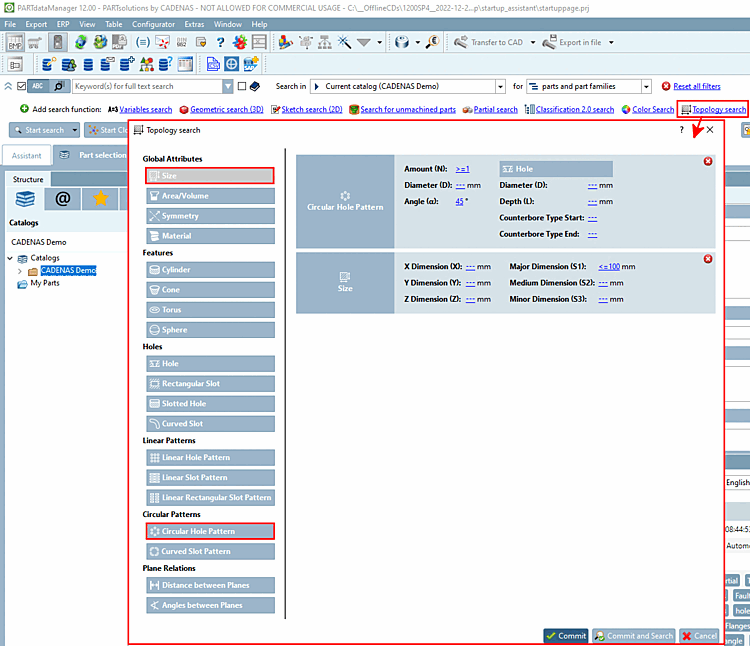

Figura 3.346. Finestra di dialogo "Ricerca topologica [Topology search]", qui come esempio con le condizioni di ricerca "Modello di cerchio [Circular Pattern]" e "Dimensione [Size]".

Procedura

  1. Chiamata:

    Fare clic su Ricerca topologica [Topology search] nel menu esteso dei metodi di ricerca avanzati.

    Figura 3.347.

    -> Si apre l'omonima finestra di dialogo.

  2. Aggiungere una condizione di ricerca

    Fare clic sul pulsante corrispondente.

    [Nota]Nota

    Se si sposta il mouse su un pulsante di funzione, le informazioni corrispondenti vengono visualizzate nel tooltip.

    Tooltip per "Dimensione [Size]"

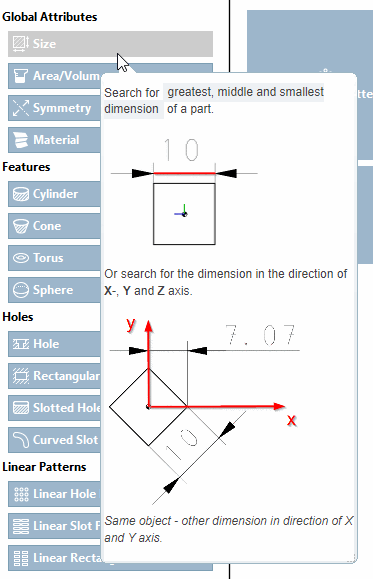

    Figura 3.348. Tooltip per "Dimensione [Size]"

    -> Le condizioni di ricerca selezionate vengono visualizzate sul lato destro della finestra di dialogo con i parametri corrispondenti.

    Aggiunta la condizione di ricerca "modello di cerchio [Circular Pattern]

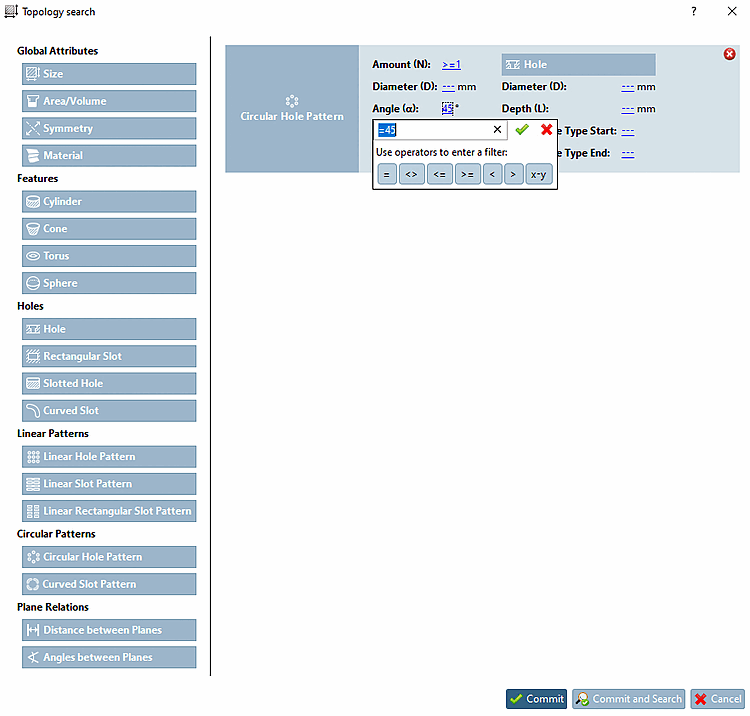

    Figura 3.349. Aggiunta la condizione di ricerca "modello di cerchio [Circular Pattern]

    Cliccare quindi sui parametri desiderati e confermare cliccando sul segno di spunta verde.

    È possibile aggiungere tutte le condizioni di ricerca desiderate, ma è anche possibile effettuare una ricerca con una sola condizione.

    • Pulsanti

      • : La riga della condizione di ricerca di cui trattasi viene nuovamente rimosso.

      • Viene restituito il valore inserito via.

      • Chiusura del dialogo con l'assunzione del valore di input visualizzato.

      • Chiusura della finestra di dialogo senza subentrare Cambiamenti.

    • Sintassi per i campi di input:

      = (può anche essere omesso)uguale
      <>disuguale
      <=inferiore o uguale a
      >=maggiore o uguale a
      <più piccolo
      >più grande

      x-y

      o, in alternativa alla specificazione delle tolleranze, w+-t

      Esempio:

      29000-30000 o 29500+-500

      da - a

  3. Fare clic su Applica [Commit].

    Subentrare [Commit]

    Accetta tutte le modifiche e chiude la finestra di dialogo.

    Quindi avviare la ricerca topologica [Topology search] con Avvia ricerca [Start search].

    Accettare e cercare [Commit and Search]

    Chiude la finestra di dialogo e avvia la ricerca della topologia [Topology search].

    Annullamento [Cancel]

    Chiude la finestra di dialogo e non accetta alcuna modifica.

    -> La selezione viene visualizzata nell'area di dialogo dei metodi di ricerca.

    Metodo di ricerca selezionato: modello circolare con angolo di 45° (= 8 fori) e dimensione del componente <=100 mm

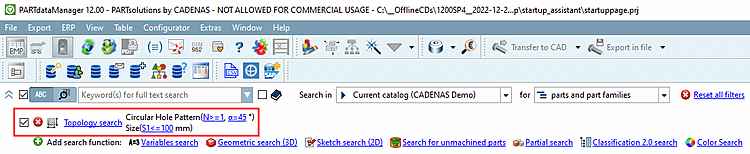

    Figura 3.350. Metodo di ricerca selezionato: modello circolare con angolo di 45° (= 8 fori) e dimensione del componente <=100 mm

  4. Fare clic su Avvia ricerca [Start search].

    -> I risultati sono elencati in una scheda separata. Se si sposta il mouse su un risultato, è possibile visualizzare la sezione dei risultati in 3D.

    Le caratteristiche topologiche ricercate sono evidenziate a colori nell'anteprima 3D.

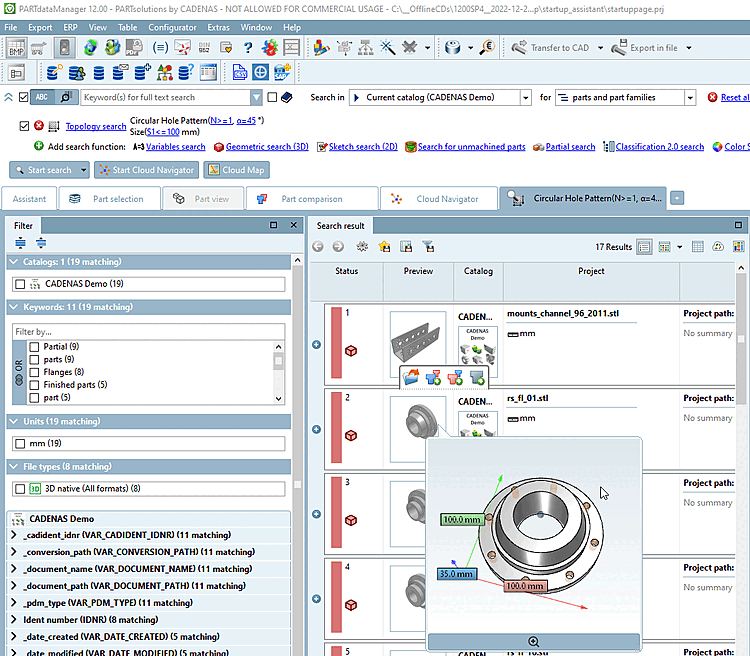

    Figura 3.351. Le caratteristiche topologiche ricercate sono evidenziate a colori nell'anteprima 3D.

  5. Aprire la parte desiderata.

    -> Sotto le informazioni sulla topologia [Topology information] si trovano anche i cilindri appartenenti al progetto.

    Cilindro del modello di cerchio contrassegnato

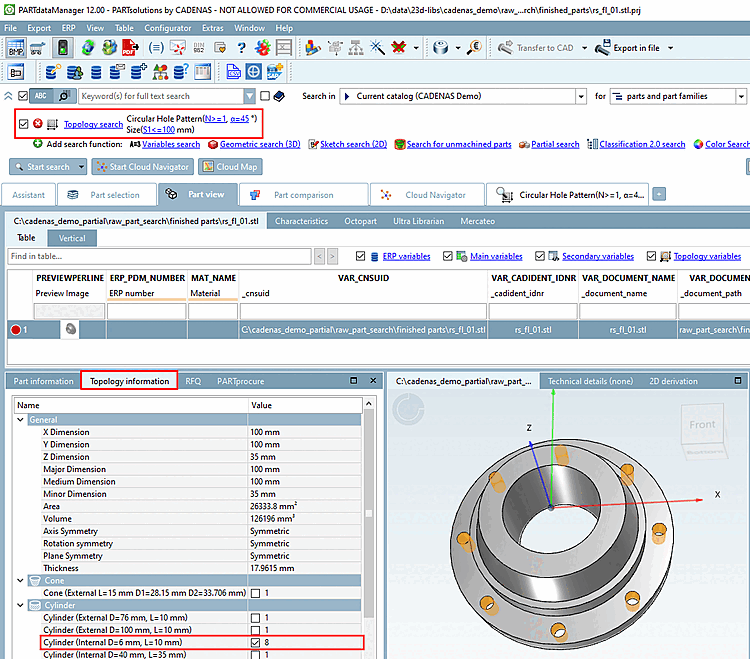

    Figura 3.352. Cilindro del modello di cerchio contrassegnato
