8.5.1. Funzionalità dal punto di vista dell'utente

  1. In 3Dfindit, aprire la directory delle proprie parti da ricercare.

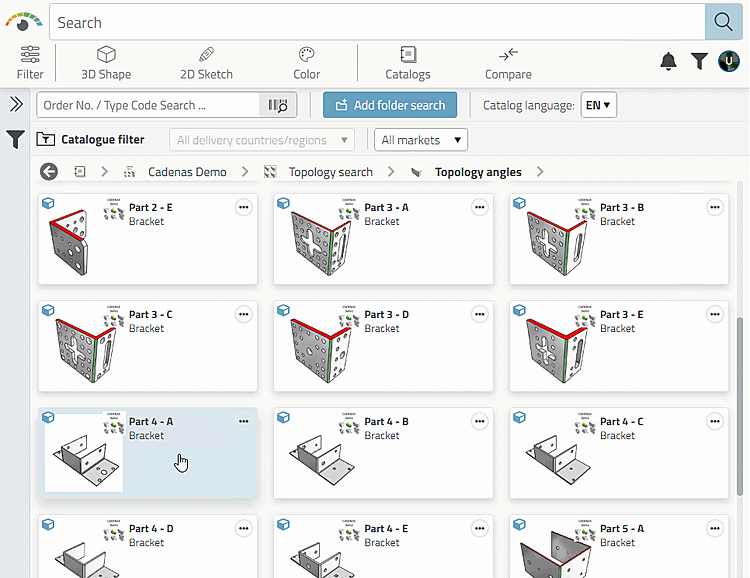

    Ricerca nella propria directory di parti

    Figura 8.58. Ricerca nella propria directory di parti

  2. Fare clic sul pulsante Aggiungi ricerca directory [Add folder search]. (Si consiglia di eseguire questo passaggio perché altrimenti la ricerca verrà effettuata su tutti i cataloghi).

    -> La directory viene aggiunta come filtro di ricerca nella barra di ricerca.

  3. Aprire la parte di ricerca desiderata e fare clic sul pulsante Forma 3D [3D Shape].

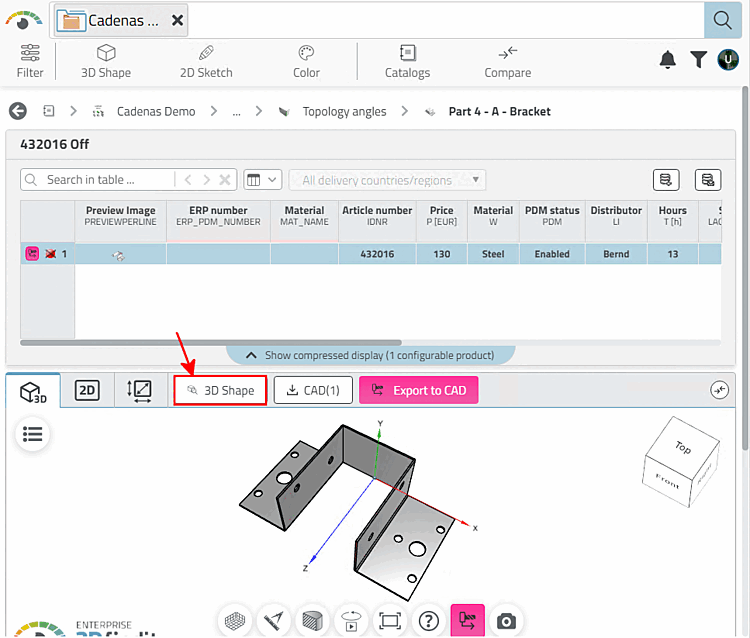

    Caricare la parte di ricerca dalla vista parti

    Figura 8.59. Caricare la parte di ricerca dalla vista parti

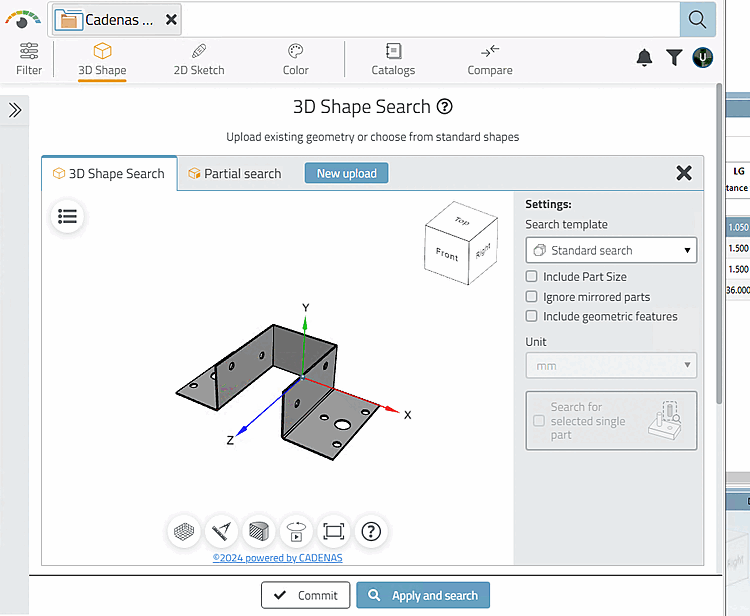

    -> Il componente viene caricato nell'area delle impostazioni di ricerca geografica.

    Figura 8.60.

    Selezionare Fare clic sulla scheda Ricerca forme 3D [3D Shape Search], per eseguire una ricerca della parte completa.

    Alternativa Puoi anche fare clic sulla scheda Ricerca parziale [Partial search] Effettuare le impostazioni per una ricerca parziale. Informazioni al riguardo può essere trovato in Sezione 4.4.2.1.3, “ Ricerca parziale ” in 3Dfindit Enterprise - Manuale.

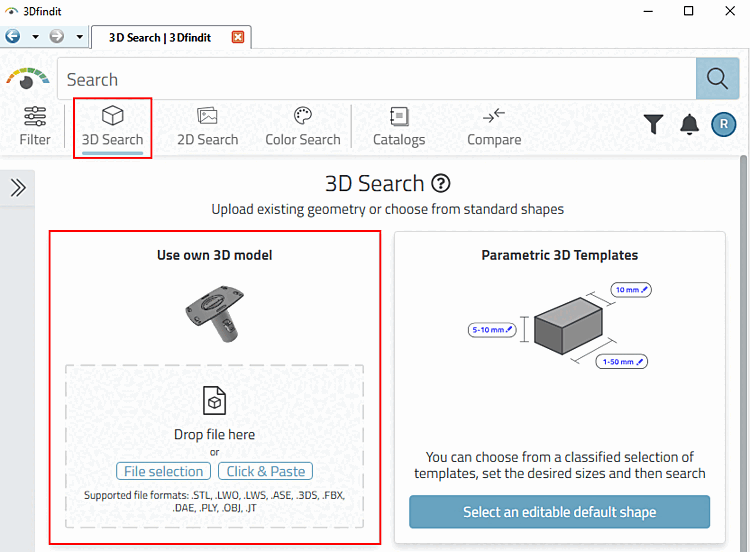

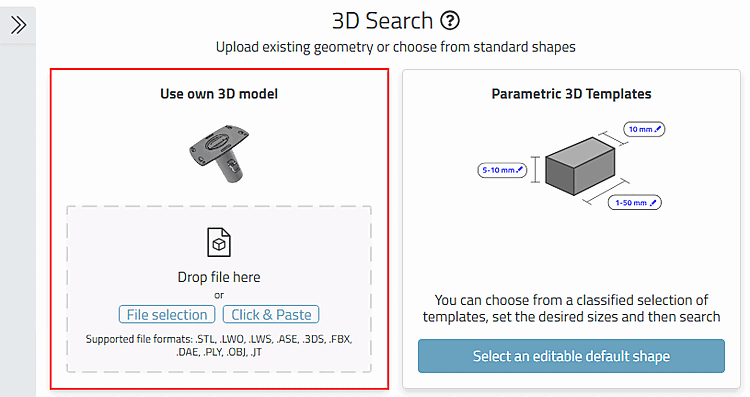

  4. In alternativa, è possibile caricare i modelli 3D facendo clic prima sul pulsante Modulo 3D [3D Shape] nella barra principale e poi sull'area di dialogo I miei modelli 3D [Own 3D models]. Selezionare il modello desiderato nella finestra di esplorazione o semplicemente trascinare il file desiderato nell'area di dialogo.

    Figura 8.61.

  5. È possibile personalizzare la ricerca nell'area delle impostazioni della ricerca geografica:

    • Modello di ricerca [Search template]:

      • Ricerca standard [Standard search]: Qualità media e velocità

      • Ricerca completa [Broad search]: Meno Velocità

      • Ricerca di profili [Search for profiles]

      • Ricerca di duplicati [Duplicate search]

    • Includere le dimensioni del componente [Include Part Size]: Sì/No

      Se l'opzione è attivata, alcune parti potrebbero non apparire nel risultato anche se sono geometricamente simili ma hanno dimensioni diverse. Tuttavia, il progettista può regolare le dimensioni del pezzo con poco sforzo, in modo che anche i pezzi che si discostano possano essere interessanti.

    • Ignorare le parti speculari [Ignore mirrored parts]: Sì/No

      Esempio:

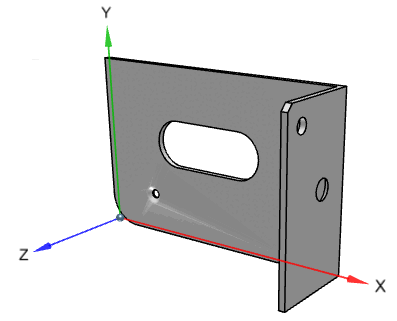

      Parte di ricerca

      Figura 8.62. Parte di ricerca

      Se attivato, il risultato a destra viene omesso.

      Il componente destro è l'immagine speculare del componente sinistro

      Figura 8.63. Il componente destro è l'immagine speculare del componente sinistro

    È possibile estendere la ricerca con caratteristiche geometriche [Geometric features] (fori, modelli, superfici cilindriche o piane, dimensioni dei componenti, ecc.) in qualsiasi momento. Vedere Sezione 4.4.2.3, “ Ricerca avanzata di caratteristiche geometriche ” in 3Dfindit Enterprise - Manuale.

    Le informazioni sui modelli 3D parametrici [Parametric 3D Templates] si trovano nella sezione Sezione 4.4.2.2, “ Modelli 3D parametrici ” in 3Dfindit Enterprise - Manuale.

  6. Infine, fare clic sul pulsante Applica e cerca [Commit and Search].

    -> Vengono visualizzati i risultati della ricerca.

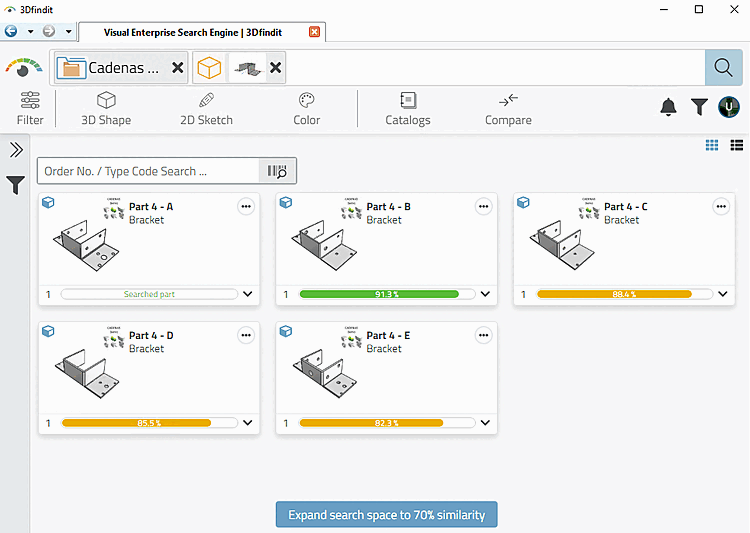

    Risultati della ricerca

    Figura 8.64. Risultati della ricerca

[Nota]Nota

È possibile caricare singoli prodotti dall'elenco dei risultati nel confronto dei componenti [Part comparison] (confronto tabellare e confronto 3D/2D). Vedere qui......
