2.5.4.2.4. Inserimento di parti nella libreria "Parti proprie" del PARTdataManager

Di seguito viene descritto come trasferire una parte (o un assieme) creata con CoCreate Modelling a PARTsolutions nella propria libreria di parti [My parts].

Opzionalmente, è possibile trasferire il pezzo con un sistema di coordinate esplicitamente creato e successivamente esportarlo nuovamente da PARTsolutions con questo allineamento.

  1. Aprire o creare un componente in CoCreate Modelling.

  2. Selezionare La mia libreria [User library] -> Registra [Insert].

  3. -> Si apre la finestra di dialogo Registrazione [Insert].

    Ora avete due opzioni:

    1. In Parte/Assieme, la Parte/Componente Selezionare l'armatura e confermare direttamente con .

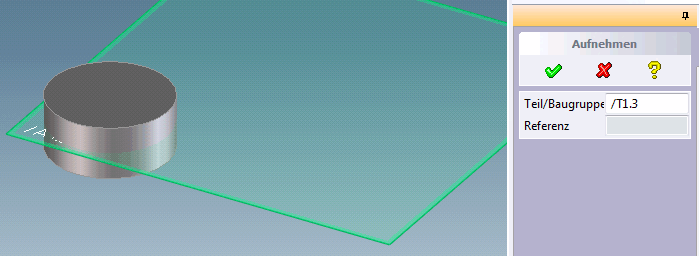

      Figura 2.32.

      Il sistema di coordinate del componente è centrato sul centro del suo rettangolo di selezione.

      La parte viene visualizzata secondo questo orientamento nell'anteprima 3D del PARTdataManager, memorizzata e successivamente esportata esattamente nello stesso modo.

    2. È possibile definire esplicitamente il proprio sistema di coordinate.

      Fare clic sul pulsante Riferimento.

      -> La finestra di dialogo "Registra" viene espansa.

      Fare clic sul disegno e definire il punto, l' asse W e l' asse U per definire il proprio sistema di coordinate.

      La parte viene visualizzata secondo questo orientamento nell'anteprima 3D del PARTdataManager, memorizzata e successivamente esportata esattamente nello stesso modo.

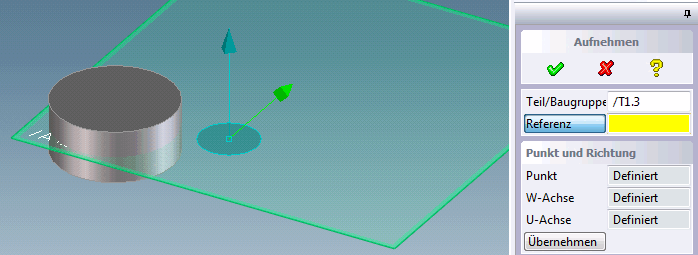

      Figura 2.33.

    Fare clic sul pulsante Applica e confermare per mezzo di .

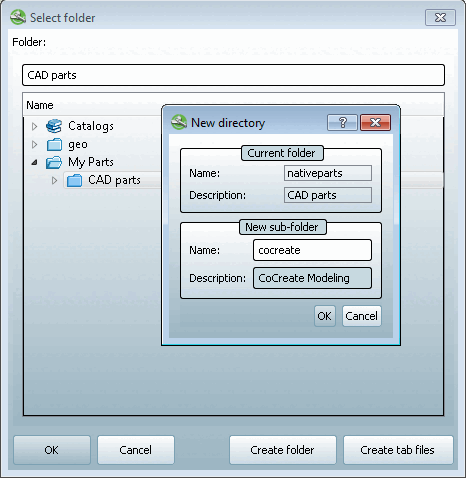

  4. La vista passa a PARTdataManager e si apre la finestra Seleziona cartella [Select folder].

    1. Selezionare la cartella desiderata in Parti proprie [My parts].

      (Se si desidera creare una nuova sottocartella, fare clic su Crea cartella [Create folder].

      Inserire un nome per la nuova sottocartella in cui memorizzare il componente e confermare con OK ).

    2. Confermare con OK.

  5. --> La parte viene trasferita e ora è memorizzata nel PARTdataManager nella propria libreria di parti [My Parts]. Viene salvato anche il sistema di coordinate, in modo che la parte possa essere inserita correttamente in qualsiasi momento successivo.

    È possibile vedere la differenza nell'anteprima 3D: con e senza un sistema di coordinate esplicitamente creato.

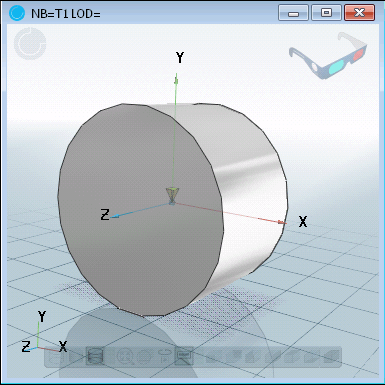

    Sistema di coordinate al centro del rettangolo di selezione

    Figura 2.34. Sistema di coordinate al centro del rettangolo di selezione

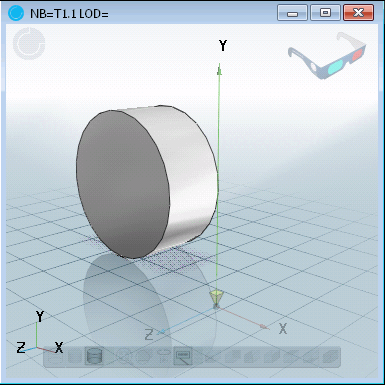

    Sistema di coordinate creato esplicitamente

    Figura 2.35. Sistema di coordinate creato esplicitamente

Includere gli assiemi nella propria libreria di parti [My Parts]

La procedura per gli assemblaggi [Assemblies] è la stessa.

Esportazione di parti proprie dal PARTdataManager

Esportazione di una parte "propria" da PARTsolutions: quando si esportano parti proprie da PARTdataManager -> Parti proprie [My parts], procedere esattamente come per le parti standard e acquistate. Sezione 2.6.2, “ Inserire dalla libreria dei pezzi standard e acquistati tramite "PARTdataManager".”(Vedere )

Il pezzo reinserito da Own parts [My parts] ha l'allineamento originale.

Parte in CoCreate Modelling da PARTdataManager -> "Parti proprie [My parts]" inserita nuovamente

Figura 2.36. Parte in CoCreate Modelling da PARTdataManager -> "Parti proprie [My parts]" inserita nuovamente
