7.6.3.2.  Disattivare/attivare la funzione/fase di progettazione

A volte è opportuno disattivare temporaneamente alcune fasi di costruzione (ad esempio, uno o più schizzi [Estrusione base / Estrusione taglio] o modelli, foratura, ecc.

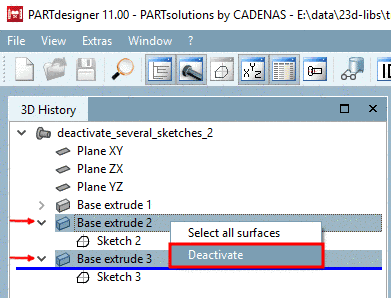

A tale scopo, utilizzare la funzione Disattiva [Deactivate] / Attiva [Activate]. È possibile applicare questa funzione a un singolo schizzo o a più schizzi contemporaneamente.

Figura 7.321.

Esistono due opzioni quando si utilizza la disattivazione [Deactivate]:

  • Non c'erano condizioni precedenti.

    L'opzione Crea solo se si applica [Only create, if] è quindi attivata e "0=1" è impostato come condizione.

  • È già stata impostata una condizione.

    Quindi "& 0=1" viene aggiunto alla condizione esistente.

Quando si attiva, funziona al contrario.

L'"estrusione di base" nascosta viene visualizzata con un l'icona corrispondente contrassegnata.

Scenette con condizione sono contrassegnati per impostazione predefinita con l'icona if .

[Nota]Nota

Quella La nuova funzionalità è completamente compatibile con le versioni precedenti, solo l'icona non viene quindi visualizzato.

Esempio:

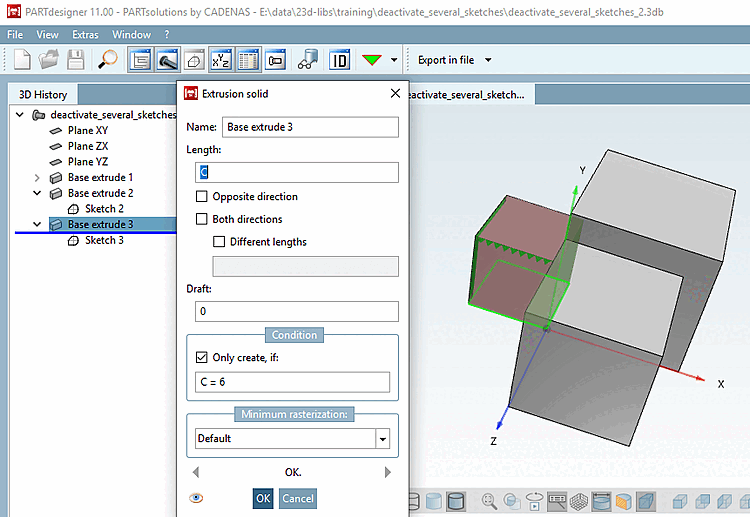

Situazione iniziale: esiste una condizione per lo schizzo 3, ma non per lo schizzo 2. Entrambi devono essere nascosti. Entrambi devono essere nascosti.

Figura 7.322.

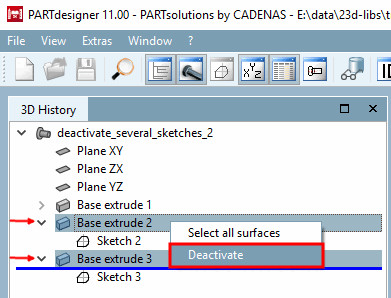

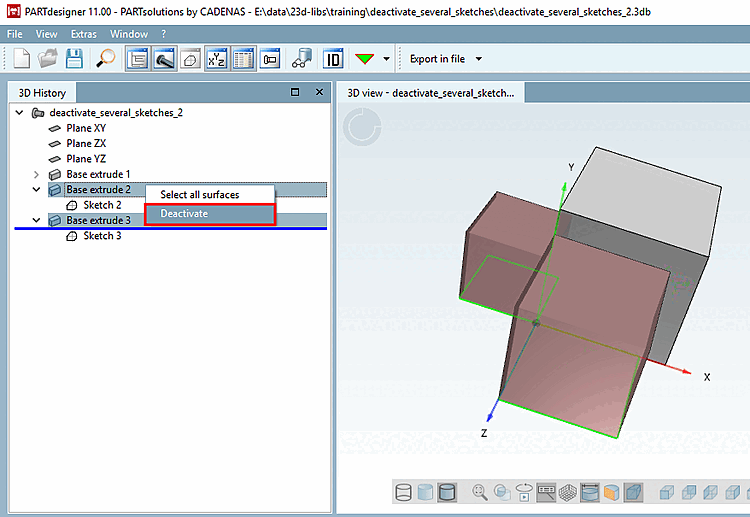

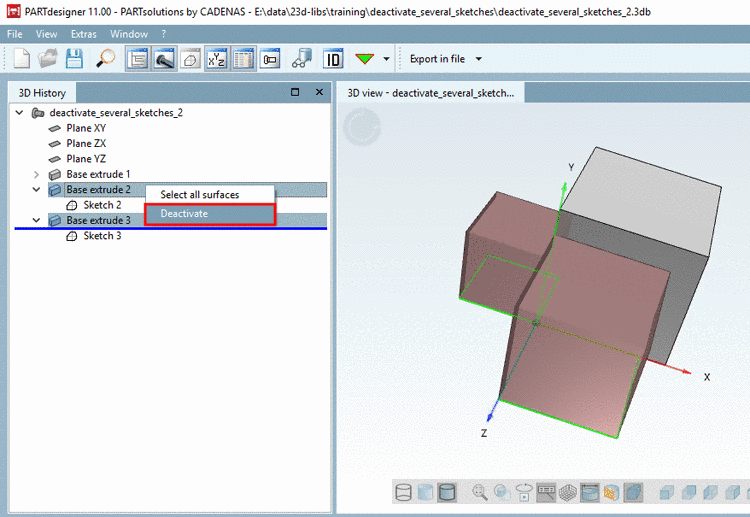

  1. Selezionare l' estrusione di base desiderata e fare clic sul comando Disattiva [Deactivate] del menu contestuale.

    Figura 7.323.

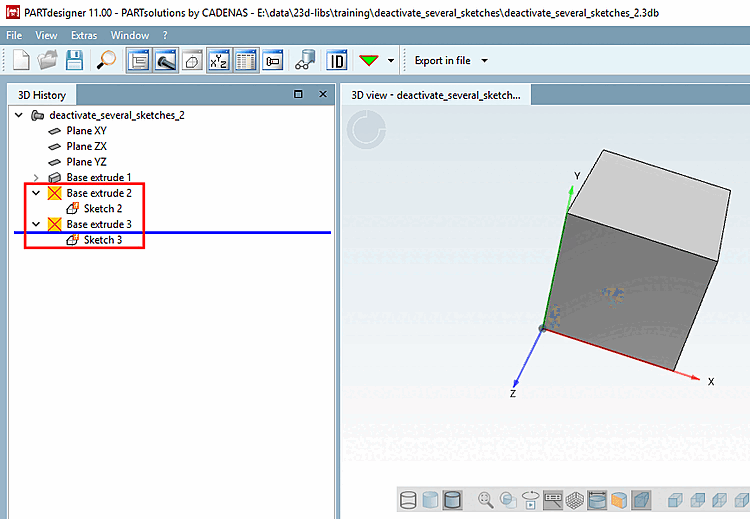

    -> L'"estrusione di base" nascosta sarà contrassegnati da un'icona corrispondente .

    -> Per impostazione predefinita, Gli schizzi sono contrassegnati dall'icona .

    Figura 7.324.

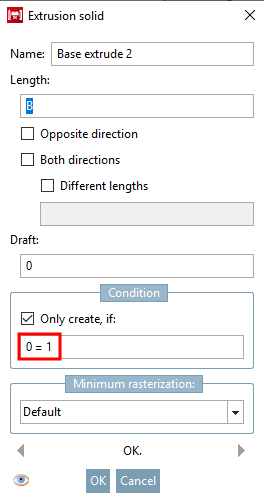

  2. Aprire Estrusione base 2. È stata inserita la condizione non valida "0=1".

    Figura 7.325.

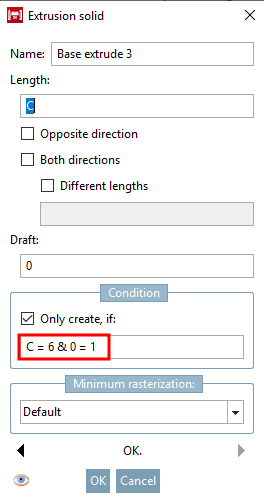

  3. Aprire l'estrusione base 3, dove la condizione non valida "0=1" è stata aggiunta alla condizione esistente "C=6" con "&".

    Figura 7.326.

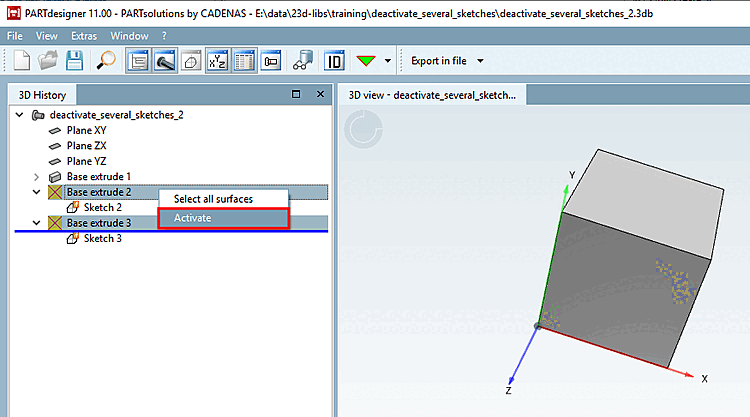

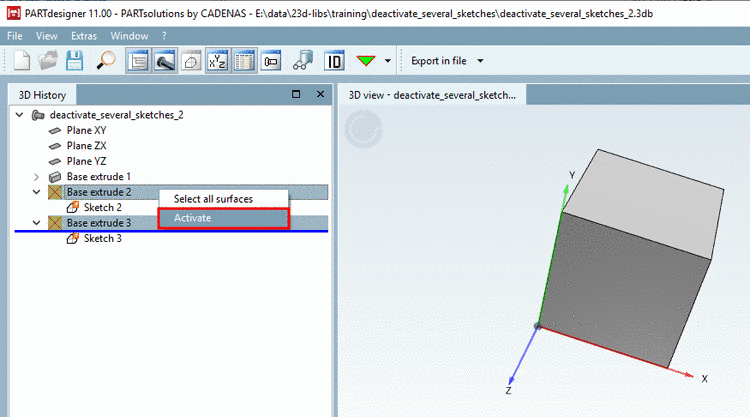

  4. Per riattivare gli schizzi, fare clic sul comando Attiva [Activate] del menu contestuale.

    Figura 7.327.
