3.1.6.4.2.1. Esempio

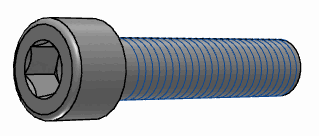

È necessaria la seguente vite del cilindro:

Figura 3.112.

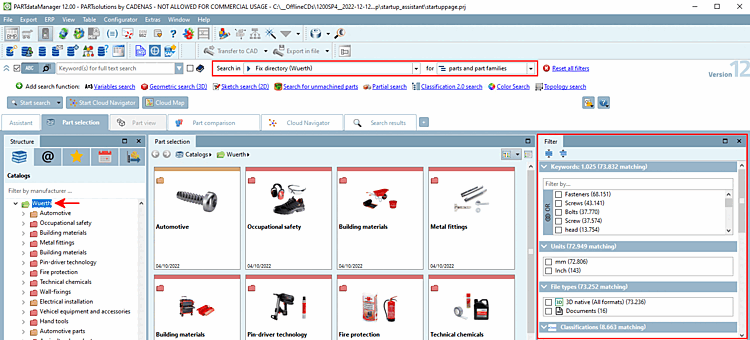

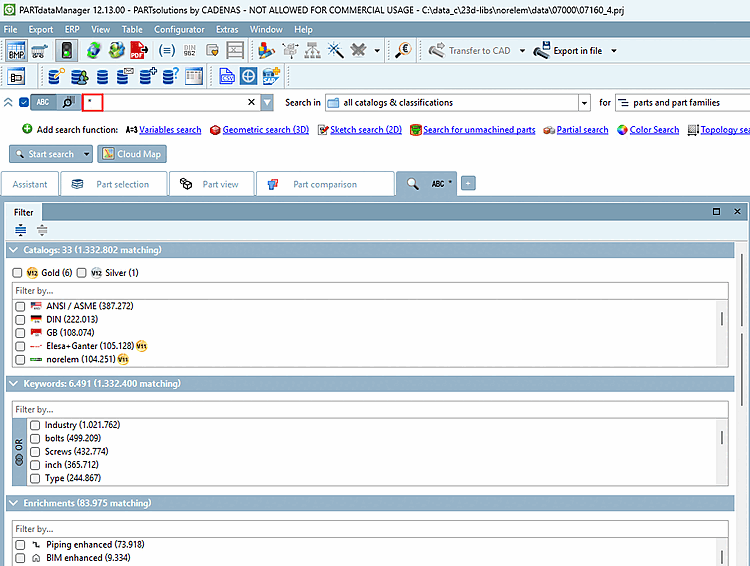

  1. Ad esempio, selezionare il catalogo "Würth" nell'albero degli indici.

    In Cerca in, selezionare l'opzione Catalogo corrente [Current catalog].

    In Ricerca, selezionare l'opzione Famiglie di pezzi e singoli pezzi [parts and part families].

    -> Il catalogo attuale (Würth) viene visualizzato alla voce Cerca in.

    -> Le sfaccettature vengono visualizzate nell'area di dialogo Filtro.

    Figura 3.113.

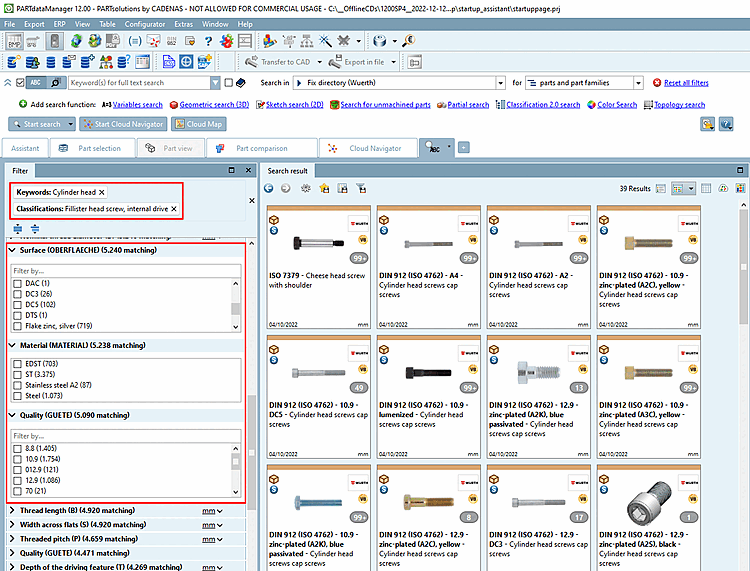

  2. Impostare i seguenti filtri:

    • Parole chiave [Keywords] -> Viti della testa del cilindro

    • Classificazioni [Classifications] -> Vite per macchine, vite con superficie piana, azionamento interno

      [Suggerimento]Suggerimento

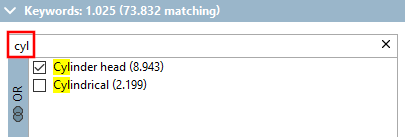

      • È disponibile un campo di inserimento filtro per le parole chiave [Keywords], ad esempio. In questo modo è possibile trovare rapidamente le opzioni desiderate.

        Figura 3.114.

      • In linea di principio, l'ordine di impostazione dei filtri non ha importanza.

      -> Dopo aver impostato il primo filtro, viene visualizzata l'area di dialogo a sinistra.

      -> Ogni volta che si imposta un filtro, il display viene regolato immediatamente.

      -> Nel nostro esempio, ora vengono visualizzate solo le viti del cilindro.

      -> Inoltre, ora vengono visualizzate le variabili comuni.

      Figura 3.115.

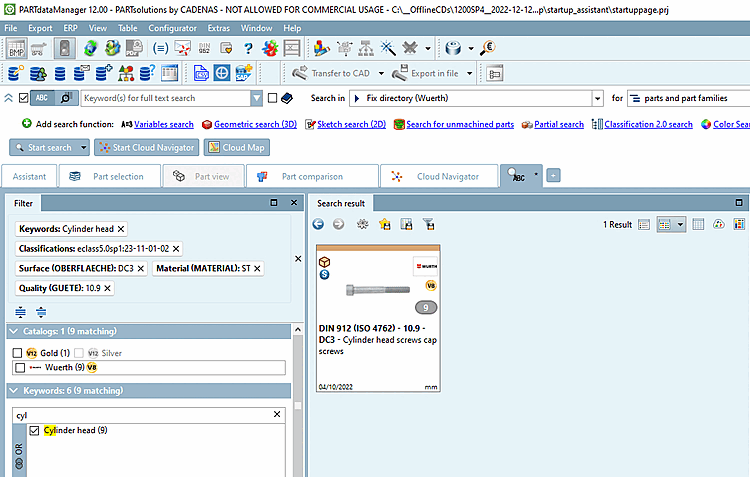

  3. Ad esempio, impostare i seguenti filtri variabili:

    • Superficie -> DC3

    • Materiale -> ST

    • Qualità -> 10,9

    -> Ora un prodotto è già chiaramente specificato.

    Figura 3.116.

    -> Più si specifica, più vengono visualizzati i filtri variabili (per le viti, ad esempio il diametro e la lunghezza della filettatura nominale, ecc.

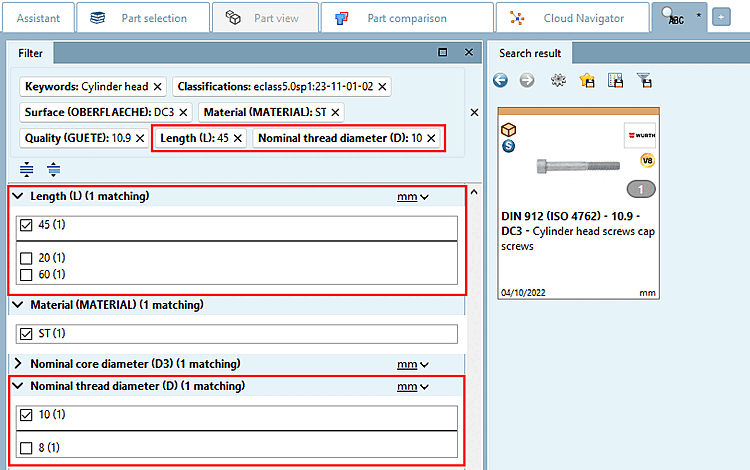

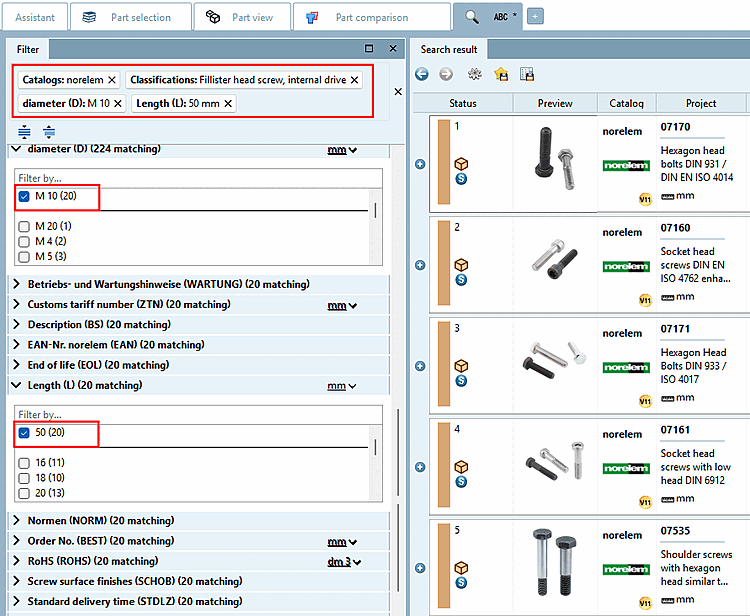

  4. Ora specificare il diametro nominale della filettatura e la lunghezza, ad esempio.

    • Diametro nominale della filettatura [Nominal thread diameter] -> 10

    • Lunghezza [Length] -> 45

    Figura 3.117.

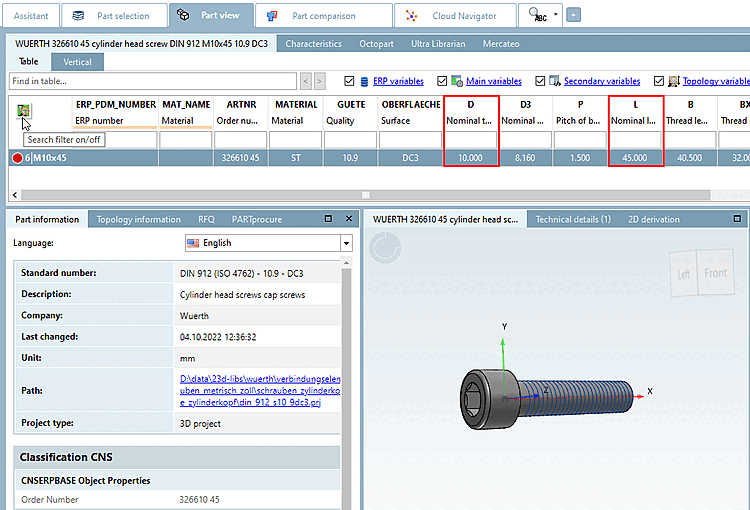

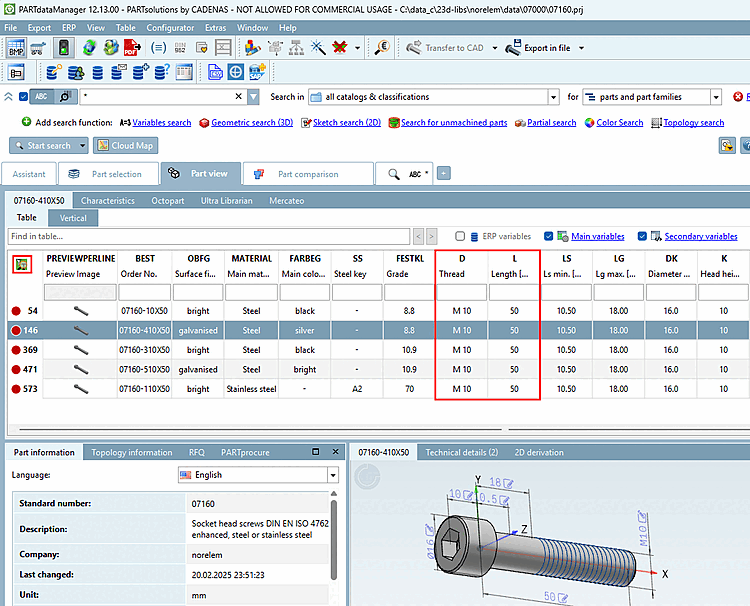

  5. Aprire la parte.

    -> Viene visualizzata la caratteristica esatta che si sta cercando.

    Figura 3.118.

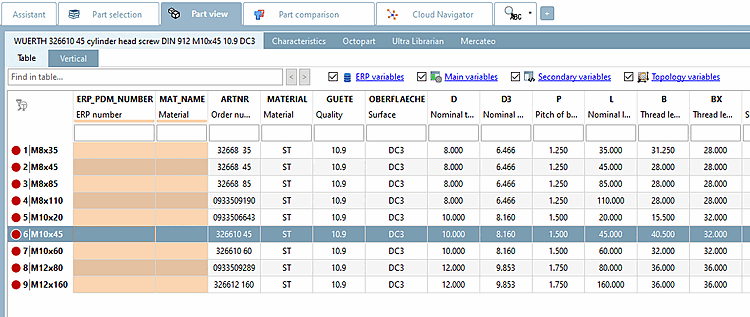

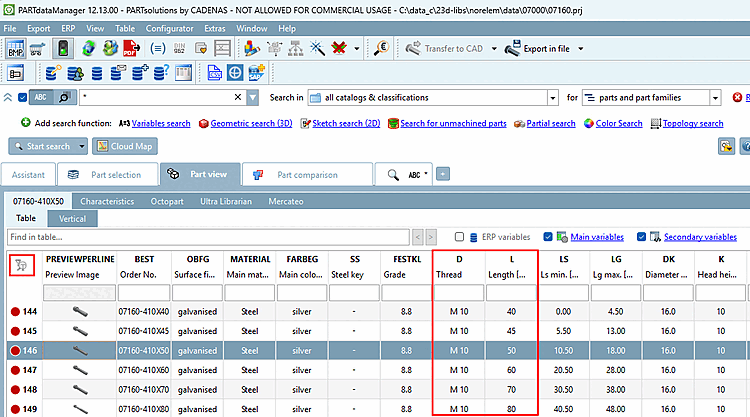

  6. Se vuoi vedere tutte le righe della tabella, Clicca sull'icona filtro dei risultati della ricerca acceso spento [Search filter on/off].

    -> Vengono visualizzate tutte le righe della tabella e l'icona è disattivata .

    Figura 3.119.
