3.1.15.1. Icone a livello di catalogo

3.1.15.1.1. Marchio di qualità del catalogo

Nell'angolo superiore destro della schermata di anteprima del catalogo possono essere visualizzate icone informative.

Icone del catalogo: Esempio con E, 2D

Figura 3.1078. Icone del catalogo: Esempio con E, 2D

Icona

Significato [Meaning]

E = Estratto: Estratto da un catalogo

2D = catalogo 2D

C = Catalogo cliente: Il catalogo è stato creato dal produttore (non da CADENAS).

B = Catalogo BMEcat: Il catalogo è stato creato elettronicamente tramite il formato di scambio BMEcat.

N = Catalogo neutro: Il catalogo è stato creato tramite un importatore di formato neutro

! = Catalogo riservato: Il catalogo è strettamente riservato

D = Catalogo demo

I = Catalogo interno: Il catalogo viene utilizzato solo internamente dal cliente

Progettazione di concetti meccatronici (MCD)

PDF = catalogo PDF: Catalogo composto da documenti PDF

Parti elettriche

Costruzione di condotte

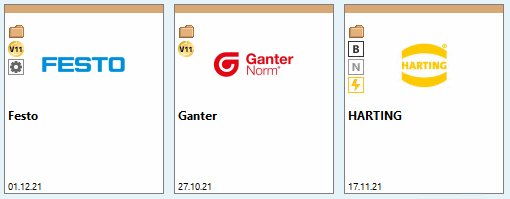

Le icone informative possono essere visualizzate anche nell'angolo superiore sinistro della schermata di anteprima del catalogo.

Icona

Significato [Meaning]

Sezione 3.1.15.1.1, “Marchio di qualità del catalogo ”Versione 8/9/10/11/12 Catalogo Marchio di qualità Oro (vedi )
Sezione 3.1.15.1.1, “Marchio di qualità del catalogo ”Versione 8/9/10/11/12 Marchio di qualità del catalogo Argento (vedi )
