2.3.9.4. Mappatura degli attributi in Solid Edge

2.3.9.4.1. Blocco [AttributeMapping(is3d)]

Nel blocco AttributeMapping(3D) si stabilisce se gli attributi standard di PARTsolutions devono essere trasferiti al sistema CAD e, in caso affermativo, in quale lingua o lingue.

Impostare la lingua desiderata in Attr_CopyFrom_01.
- default: gli attributi di $CADENAS_LANGUAGE vengono trasferiti.
- Specificare la lingua (tedesco, inglese, francese, ecc.): Gli attributi standard vengono trasferiti nella lingua specificata.

  Nota
  Se non esiste una traduzione per un attributo nella lingua specificata, non viene trasferito alcun attributo (nemmeno quello della lingua $CADENAS_LANGUAGE).
- Nessuna voce: non vengono trasferiti attributi standard. (Per trasferire esplicitamente alcuni attributi, consultare le informazioni nelle sezioni seguenti).
I valori possibili per le lingue sono:
default,tedesco,inglese,italiano,francese,spagnolo,portoghese,ceco,slovacco,ungherese,sloveno,olandese,danese,finlandese,russo,giapponese,coreano,cinese,polacco
I parametri "var_exclude" e "var_visbile=1" possono essere usati per copiare gli attributi.
"var_visible=1" a questo punto indica all'interfaccia che solo gli attributi visibili devono essere elaborati.
Si può usare "var_exclude" per assegnare certi attributi a un elenco "Ignora".
Esempi:
- ```
Attr_CopyFrom_01=default,var_exclude=A,var_visbile=1
```
  La variabile A viene inserita esplicitamente nell'elenco degli ignorati.
- ```
Attr_CopyFrom_01(isCatalog(norm))=default,var_exclude=D,var_visbile=1
```
  La stampa viene applicata solo al catalogo standard.
Impostare il prefisso desiderato in Attr_Prefix_01.
Le chiavi Attr_Content_01 e Attr_Section_01 rimangono invariate.

	Nota
Se non esiste una traduzione per un attributo nella lingua specificata, non viene trasferito alcun attributo (nemmeno quello della lingua $CADENAS_LANGUAGE).

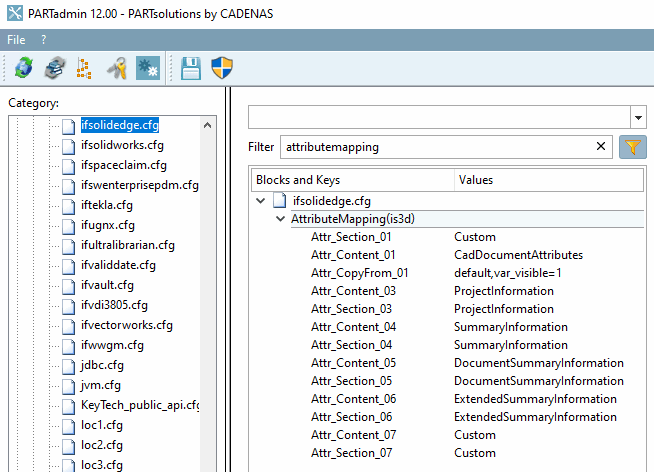

Figura 2.233. PARTADMIN: ifsolidedge.cfg -> Block "AttributeMapping(is3d)"

In Solid Edge, gli attributi sono visualizzati come attributi standard nella pagina Proprietà della parte-> scheda Definiti dall'utente.

Figura 2.234. Solid Edge: pagina della scheda "Definiti dall'utente
