Tipo [Type]: PART-NOTATION [PART-ANNOTATION]

Le notazioni delle parti non contengono testo. Per i singoli componenti di un assieme vengono visualizzati i cosiddetti numeri di articolo.

I numeri di articolo vengono assegnati solo ai pezzi rilevanti per la distinta pezzi. Si tratta esattamente delle parti che hanno ricevuto l'etichetta Trasferisci alla distinta pezzi [Transfer to Bill of Material] nella configurazione dell'assieme. Nella vista parti [Part view] di PARTdataManager, queste parti sono visualizzate innero nella finestra di dialogo Struttura [Assembly], mentre le parti non rilevanti per la distinta pezzi sono visualizzate in grigio.

I numeri di articolo sono generati dinamicamente e gli stessi numeri di articolo sono assegnati agli stessi SR.

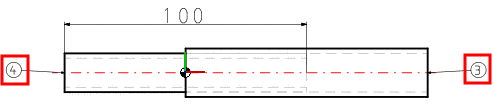

Figura 7.1300.

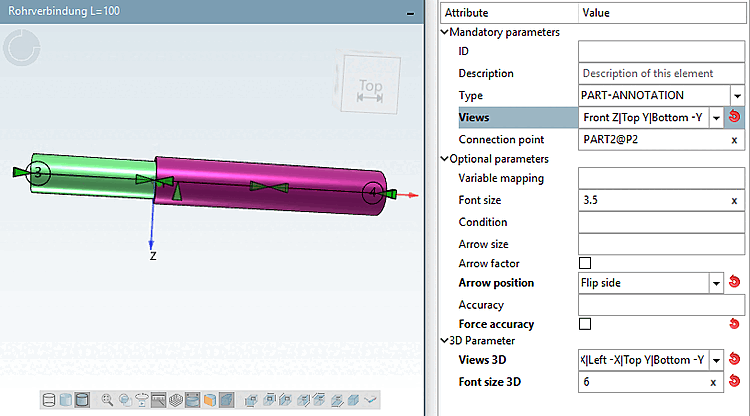

Figura 7.1301.

I numeri di articolo possono essere visualizzati non solo in una vista 2D, ma anche in una tabella di elenco pezzi. Vedere la Sezione 7.11.9, “[ELEMENT_table] Tabella ”.

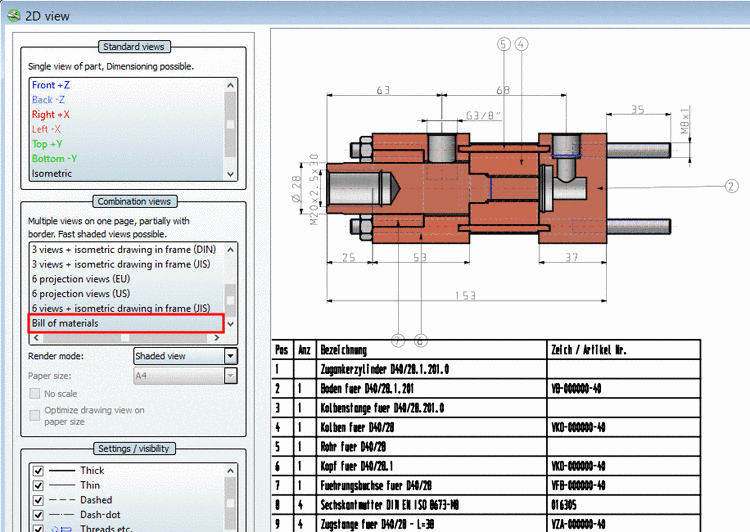

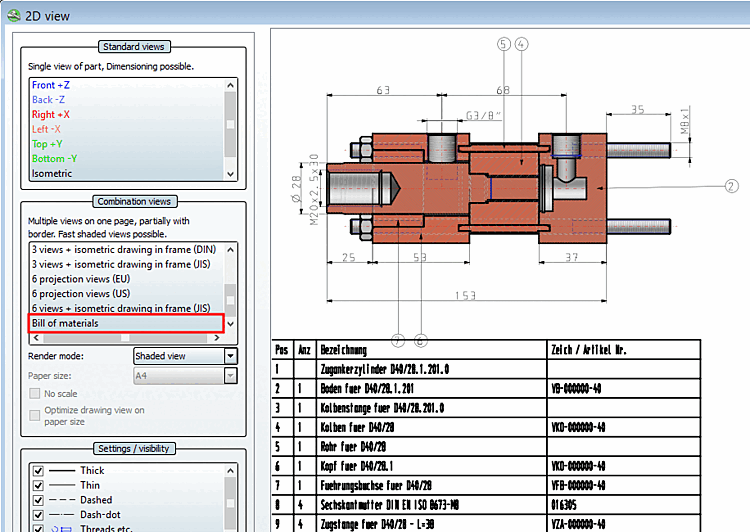

Figura 7.1302.  Vista combinata [Combination view] con il numero di articolo nella vista 2D e la tabella dell'elenco dei componenti
