5.9.2.1.1.  Tipo di progetto

[Nota]Nota

L'opzione di impostazione del tipo di progetto [Project type] viene visualizzata a livello di directory e di progetto.

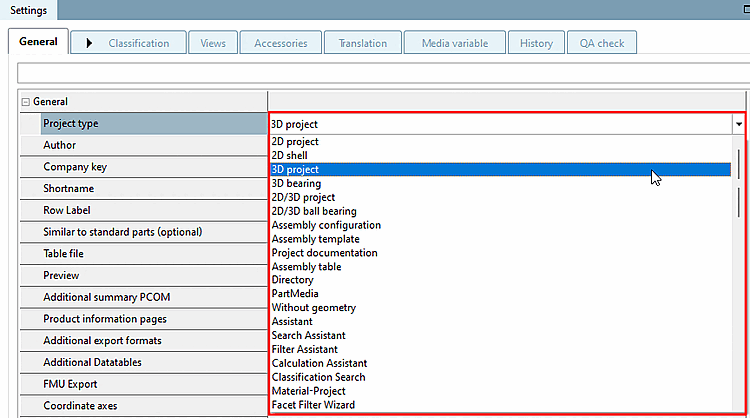

Fare clic sulla freccia per aprire il campo dell'elenco con i tipi di progetto. Selezionare il tipo desiderato dall'elenco.

Quando si seleziona un tipo, appare una selezione specifica di pagine di schede. Sezione 5.9.1, “Panoramica delle pagine delle schede ” Una panoramica è disponibile all'indirizzo .

Tipi di progetto:

Bitmap

Tipo di progetto [Project type] Descrizione [Description] del

Progetto 2D [2D project]

Creare disegni 2D creati esternamente come progetto

2D-Partshell [2D shell]

Disegni creati con la vecchia versione di PARTsolutions

Progetto 3D [3D project]

Progetto "caso normale

Cuscinetti volventi 3D [3D bearing]

Progetto di magazzino 3D con più file 3db

Progetto 2D/3D [2D/3D project]

... viene poi richiesto nel PARTdataManager se deve essere aperto come progetto 2D o 3D.

Cuscinetti volventi 2D/3D [2D/3D ball bearing]

... viene poi richiesto nel PARTdataManager se deve essere aperto come progetto 2D o 3D.

 Configurazione di montaggio [Assembly configuration]

File creato quando si salva una configurazione nel configuratore.

Modello di montaggio [Assembly template]

Modello di montaggio

Progetto di documentazione [Project documentation]

I file *.doc, *.html, *.pdf ecc. vengono creati sotto forma di progetto.

Tavolo di montaggio [Assembly table]

... consente l'apertura degli assiemi in PARTdataManager

Elenco [Directory]

Elenco dei cataloghi (NORM, ecc.)

PARTmedia

Progetto basato su un file PARTmedia (con PARTmedia è possibile creare un catalogo di stampa dalle parti PARTsolutions): Non fa parte di questo manuale

Senza geometria [Without geometry]

Assistente [Assistant]
Assistente di ricerca [Search Assistant]

Vedere le Sezione 3.1.6.4.15.2, “Assistenti al filtro legati al produttore ” in Manuale d'uso PARTsolutions.

Filtro guidato [Filter Assistant]

Filtro guidato globale creato dall'amministrazione. Vedere Sezione 3.1.6.4.15.3.2, “ Assistente al filtro di ricerca (fornito da PARTsolutions Administration) ” in Manuale d'uso PARTsolutions.

Procedura guidata di calcolo [Calculation Assistant]

Vedere le Sezione 3.1.6.4.15.2, “Assistenti al filtro legati al produttore ” in Manuale d'uso PARTsolutions.

  Ricerca per classificazione [Classification Search]

I progetti di questo tipo sono previsti per la ricerca di Classificazione 2.0 [Classification 2.0 search].

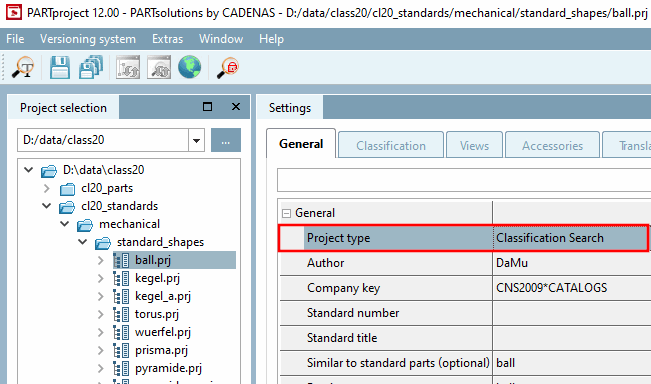

Figura 5.404.

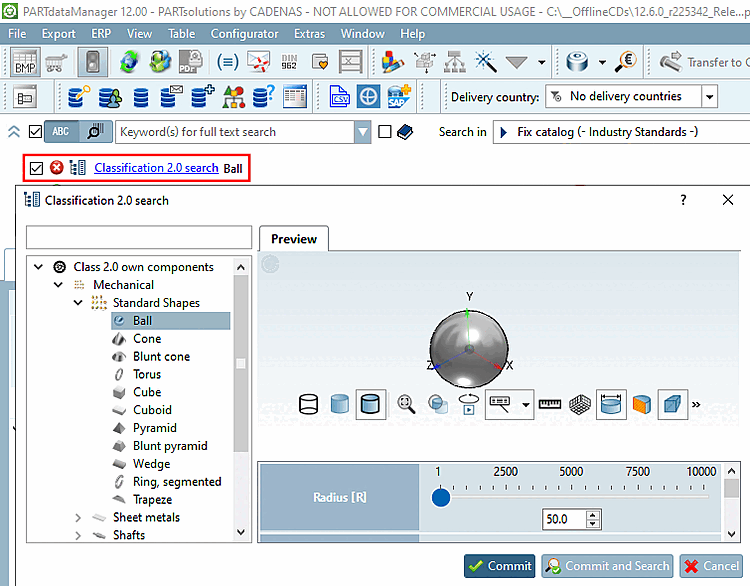

Figura 5.405.

  Ricerca per classificazione [Classification Search]

segue ...

  Ricerca per classificazione [Classification Search]

segue ...
