7.13.4.4.  Aggiungere un punto di connessione di rilascio per la parte iniziale

Il passo successivo è l'inserimento della fascetta per tubi.

[Nota]Nota

La stessa "pinza per tubi" ha un elemento di partenza.

Solo i punti di connessione dell'elemento di avviamento della pinza per tubi sono disponibili come punti di connessione al "supporto"!

Sull'elemento di partenza deve essere liberato un punto di connessione per la fascetta per tubi, in modo da poter stabilire il collegamento al supporto.

L'elemento iniziale del sottoassieme non deve necessariamente essere una parte iniziale fittizia; tuttavia, può essere utile a causa della complessità. In questo esempio non viene utilizzato nessuno.

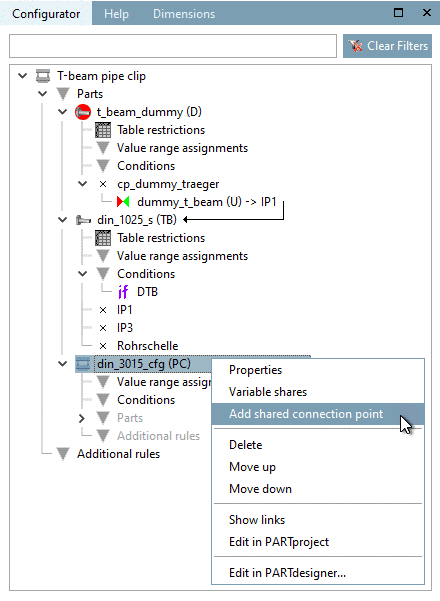

  1. Nel menu contestuale "Morsetto per tubi", fare clic su Aggiungi punto di connessione di rilascio [Add shared connection point].

    Figura 7.1075.

    -> Si apre la finestra di dialogo Rule Browser [Rule browser].

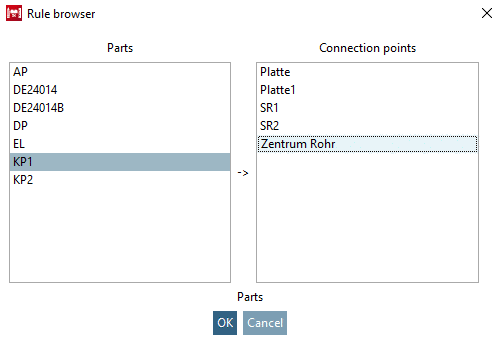

  2. Determinare la parte iniziale del gruppo (qui "KP1") e il punto di collegamento (qui "Tubo centrale") nella parte iniziale.

    Regola del browser [Rule browser]

    Figura 7.1076. Regola del browser [Rule browser]

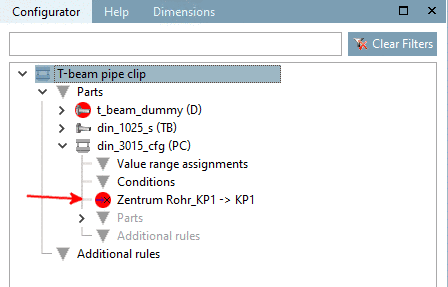

    -> La regola "Centro tubo_KP1 -> KP1" viene inserita nell'albero delle directory.

    Figura 7.1077.
