I componenti devono essere classificati nella classificazione di CADENAS Revit (modello di famiglia, informazioni sul posizionamento e altre proprietà) e nella "OmniClass 2006" (vedi punto separato Classificazione (Generale) ).

Per la modellazione non possono essere utilizzati elementi/raggi inferiori a 1,4 mm. Vedere le note su TestMeta di cui sopra.

Se possibile, si devono utilizzare solo le funzioni di estrusione e non quelle di rotazione. Vedere gli organi di controllo per i modelli VDI.

Le rotazioni di taglio (ad esempio per gli smussi) devono essere eseguite in modo da non superare il limite di tolleranza di 1,4 mm:

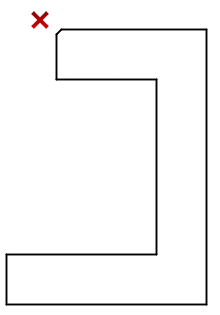

Figura 3.82. Esempio: limite di tolleranza non rispettato

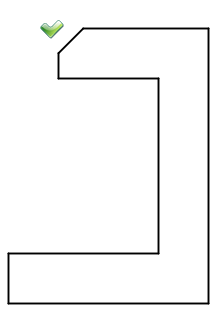

Figura 3.83. Esempio: limite di tolleranza osservato

Tutte le linee, i tubi, i condotti, ecc. devono essere modellati come corpi solidi.

Per il posizionamento in Revit, gli assi del punto di connessione vengono utilizzati per il posizionamento/orientamento. È importante assicurarsi che gli assi del punto siano allineati con gli assi di Revit (l'asse Z corrisponde alla direzione). I punti di connessione di Revit devono essere posizionati sul baricentro geometrico di una superficie piana.

Sezione 3.5.4.2.2, “Posizionamento”Potete trovare esempi di questo tipo su .

Per poter utilizzare le definizioni delle sorgenti luminose (file *.ies), i componenti devono essere classificati di conseguenza. Sezione 3.5.4.2.1.1, “Revit: caricamento di file IES in RFA (apparecchi di illuminazione)” Vedere .
