2.3.8.3.  Blocco [MatMAP] - Mappatura dei materiali in Creo

Affinché la mappatura dei materiali sia implementata in modo coerente, ovvero affinché le proprietà dei materiali corrette siano visualizzate in Creo per una parte trasferita da PARTsolutions, le impostazioni corrispondenti devono essere impostate in vari punti:

Le impostazioni di configurazione influiscono ...

Selezione del materiale nel PARTdataManager

Quella Se è disponibile l'integrazione ERP, il materiale viene immagazzinato di default nel Colonna della tabella MAT_NAME visualizzata.

In A seconda del rispettivo flusso di lavoro interno all'azienda, il materiale può essere (insieme a un ERP_PDM_NUMBER ), ad esempio, direttamente in PARTdataManager .

Il processo in PARTdataManager è il seguente:

  1. Fare clic sul pulsante Aggiungi record di dati al database dei collegamenti [Add dataset to link database].

    Barra degli strumenti ERP

    Figura 2.211. Barra degli strumenti ERP

    -> Si apre la finestra di dialogo Nuovo numero identificativo [new ident-no.].

  2. Espandere la casella di riepilogo in Materiale [Material] . È proprio il Materiali $CADENAS_SETUP/material_assign.cfg nel file di configurazione vengono creati. Informazioni dettagliate sulla mappatura dei materiali sono disponibili in Sezione 2.2.9, “Mappatura dei materiali ”.

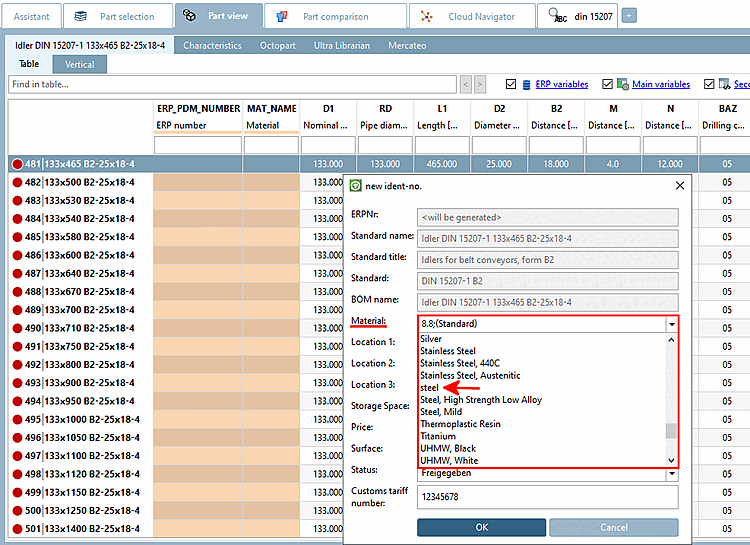

    PARTdataManager: selezione del materiale

    Figura 2.212. PARTdataManager: selezione del materiale

  3. Selezionare un materiale (qui nell'esempio "acciaio") e confermare con OK. (Dal momento che in material_assign.def forse tradotto , il valore effettivo visualizzato potrebbe essere diverso.)

    -> Il materiale desiderato viene ora visualizzato per la caratteristica selezionata da esportare. (In questo esempio, il numero ERP è stato generato automaticamente).

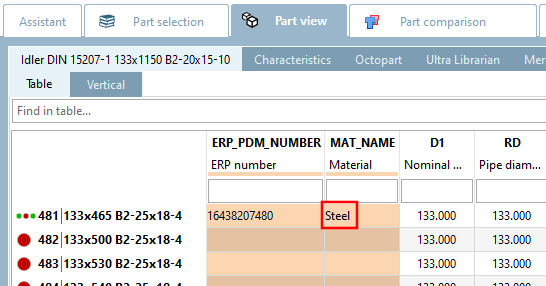

    NOME_MATERIA: ACCIAIO

    Figura 2.213. NOME_MATERIA: ACCIAIO

[Nota]Nota

Tutti i materiali proposti per la selezione nel campo elenco devono essere mappati ai materiali corrispondenti da Creo.

Mappatura dei materiali

[Nota]Nota

Le directory in cui viene ricercata la definizione del materiale sono (in questo ordine...):

  1. Directory corrente

  2. cartella_materiale_pro

  3. Percorsi configurati nel blocco [Interfaccia] -> Directory materiali

Le I file di materiale sono elencati in C:\Program Files\PTC\Creo x.x\Common Files\text\materials-library per default in Creo.

Nel primo passaggio, in Blocca Interfaccia, tasto MaterialDirectories il percorso del Libreria dei materiali in Creo.

Può essere il percorso predefinito o qualsiasi altro percorso. Se sono disponibili più librerie di materiali, inserire i percorsi separati da virgole.

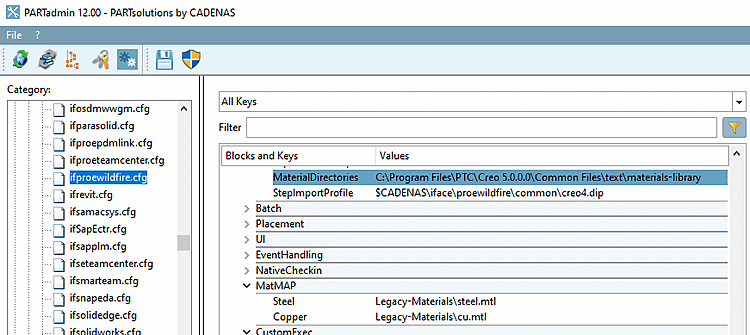

MaterialDirectories

Figura 2.214.  MaterialDirectories

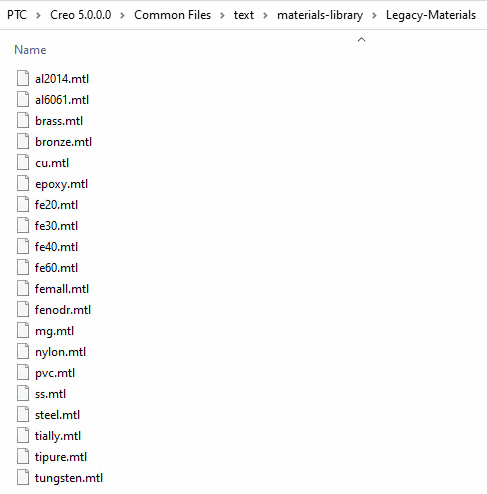

Libreria di materiali Creo

Figura 2.215.  Libreria di materiali Creo

Nel secondo passo, determinare la mappatura sotto Block MatMAP (vedere sopra). Il valore chiave è il nome del file mtl corrispondente. Le maiuscole e le minuscole non sono importanti.

Mettere specificare esattamente le chiavi specificate nel file di configurazione material_assign.cfg , oppure il contenuto della colonna può essere MAT_NAME .

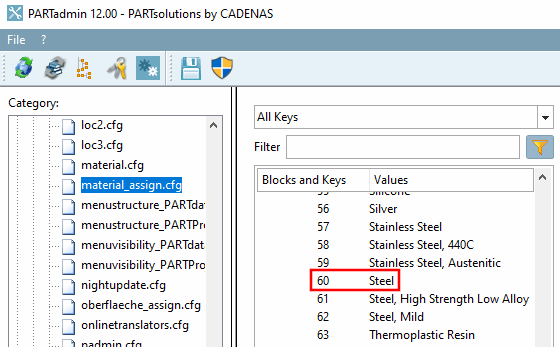

PARTadmin: Configurazione della selezione del materiale nel PARTdataManager

Figura 2.216.  PARTadmin: Configurazione della selezione del materiale nel PARTdataManager

PARTdataManager: colonna Materiale

Figura 2.217.  PARTdataManager: colonna Materiale

In questo esempio, creare la ciotola "Acciaio", tra le altre.

Ilvalore chiave è il nome del file mtl corrispondente.

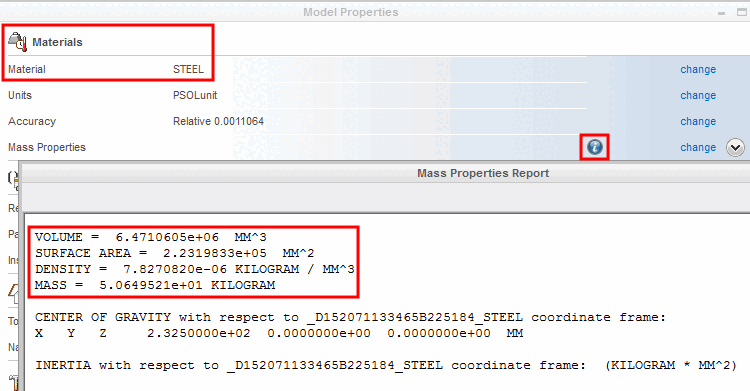

Risultato sotto le proprietà del materiale in Creo

Le proprietà del materiale memorizzate vengono utilizzate per la parte trasferita da PARTsolutions.

Figura 2.218.
