Passare a PARTproject.

In Selezione progetto [Project selection] -> Menu contestuale di scharnier_asmtpl.prj, fate clic sul comando Crea progetto tabella di montaggio [Create assembly table project].

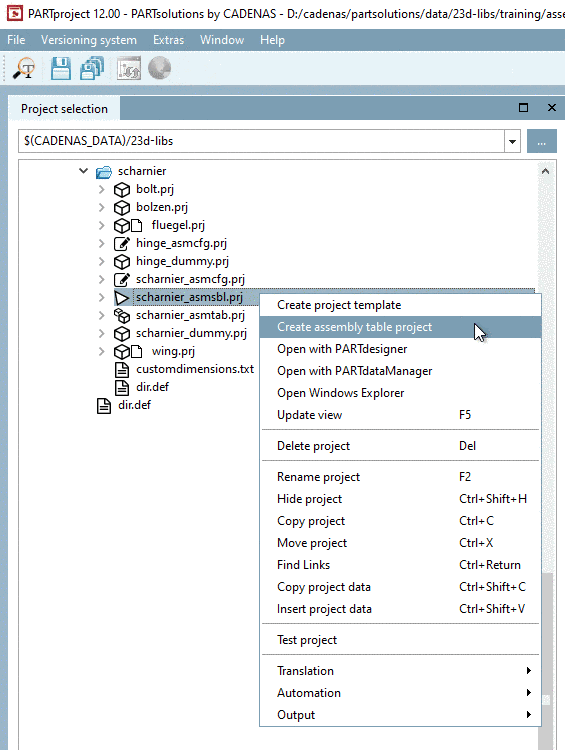

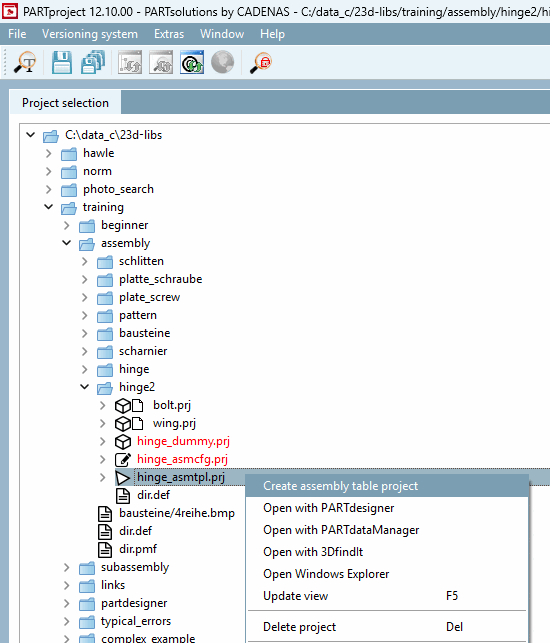

Figura 7.1052.  Creare un progetto di tabella di montaggio [Create assembly table project]

Viene visualizzata la finestra Crea tabella assiemi [Create assembly table] .

Geben Sie den File name an. Dieser setzt sich aus dem Projektpfad sowie einem ausgewählten Namen zusammen. Über die drei Punkte lässt sich der Zielordner einfach auswählen. Nun geben Sie im Listenfeld das Projekt an, welches die Tabelle enthält, mit welcher Sie die Baugruppe steuern möchten. In unserem Beispiel ist dies "SCHARNIERDUMMY". Anschließend klicken Sie auf OK.

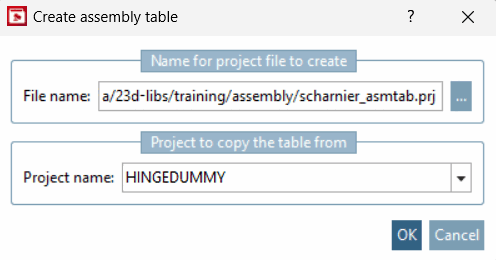

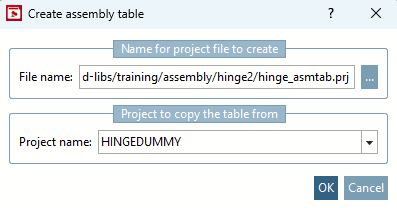

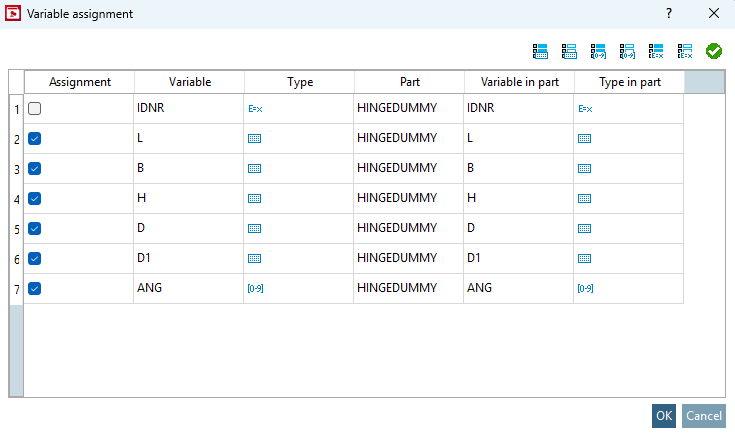

Figura 7.1053.  Creare la tabella degli assiemi [Create assembly table]

Selezionare scharnier_asmtab.tab.

Se avete già adattato la tabella di "scharnier_dummy.tab/tac", la denominazione standard [Standard name] è corretta.

Altrimenti, assegnare una designazione standard unica per l'assieme.

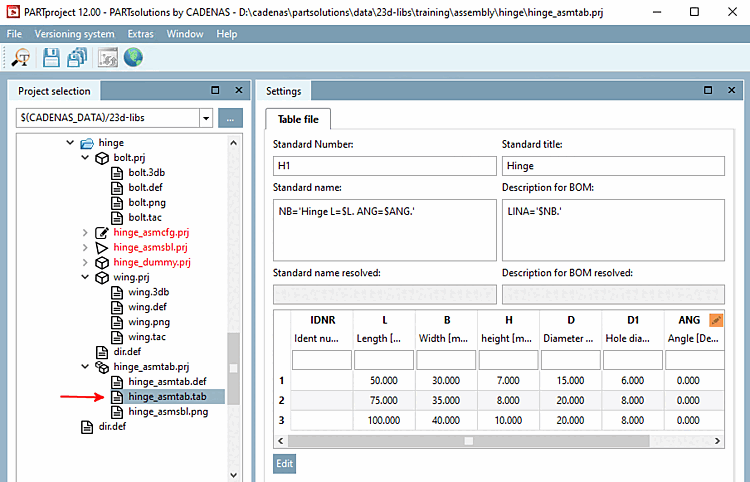

Figura 7.1054. Assegnare la designazione standard (qui 'Cerniera L=$L.Angolo=$ANG.')

Affinché nel PARTdataManager sia visibile solo il progetto della tavola di assiemi e non il modello di assiemi e la configurazione di assiemi "fasi intermedie", è necessario nasconderli utilizzando Nascondi progetto [Hide project] nel menu contestuale della struttura della directory. È necessario nascondere anche il progetto fittizio.

Aggiornare l'indice.

-> Nel PARTdataManager è ora possibile selezionare le due parti singole "Anta della cerniera" e "Perno della cerniera" e il progetto della tabella di montaggio "Cerniera".

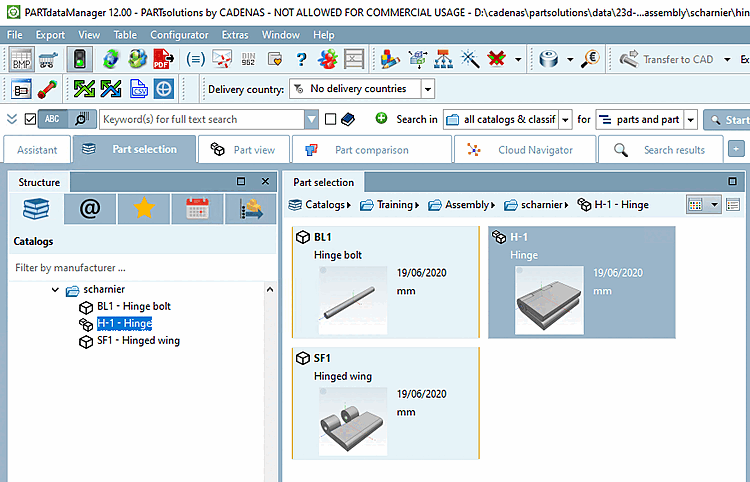

Figura 7.1055. Cerniera nella selezione delle parti del PARTdataManager

Aprire la vista parti.

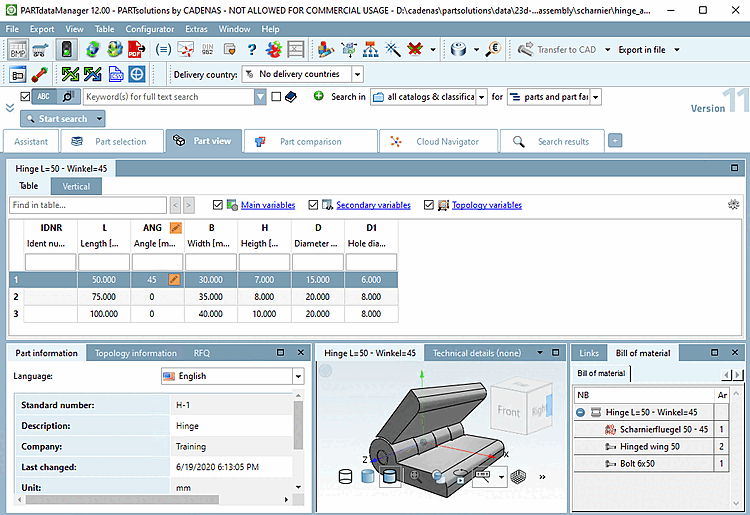

Figura 7.1056. Cerniera nella vista parti del PARTdataManager

Trasferire l'assieme in un sistema CAD (nell'esempio seguente con due diverse posizioni angolari).

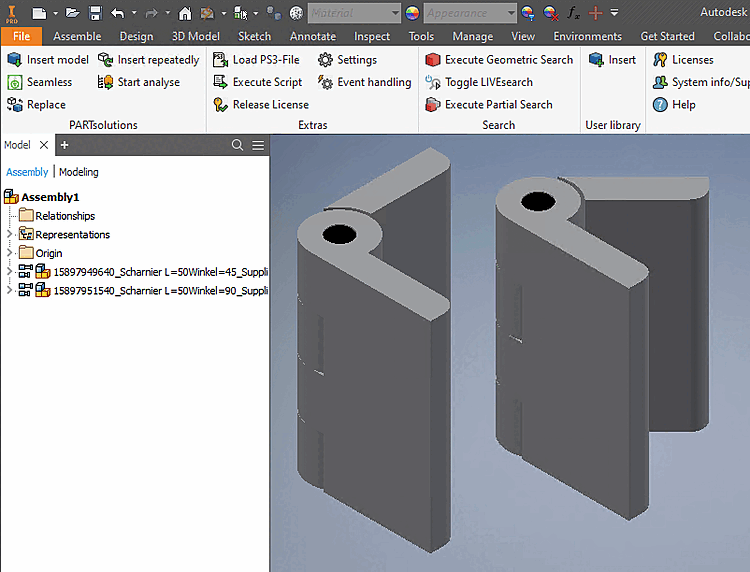

Figura 7.1057. Esempio di cerniera in Inventor
