Selezionare il progetto da classificare.

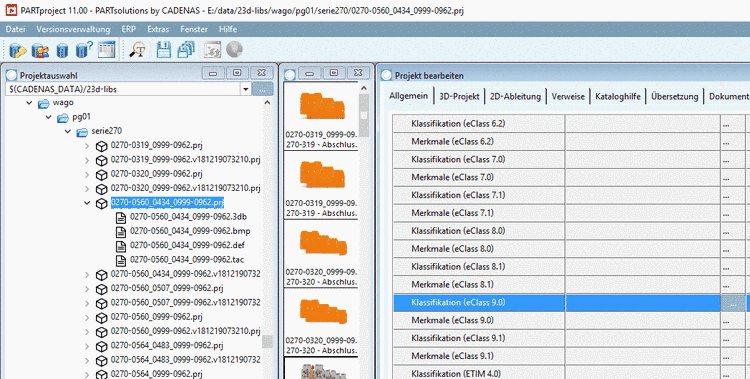

Figura 5.1256. eClass 9.0 selezionato come esempio

Nella pagina della scheda Generale [General], selezionare la classificazione (eClass 9.0) e aprire il dialogo corrispondente facendo clic su ... per aprire la finestra di dialogo corrispondente.

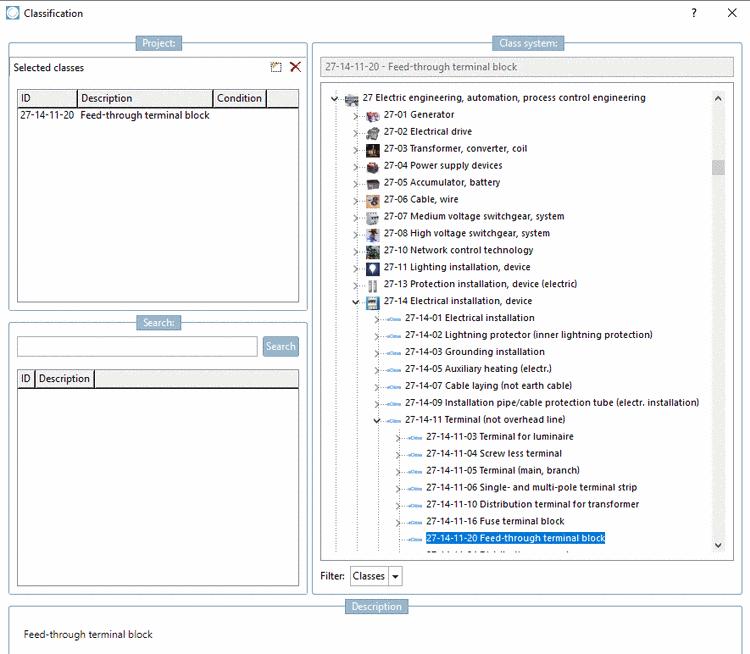

-> Si apre la finestra di dialogo Classificazione [Classification].

Selezionare il tipo di componente corretto (in questo esempio una morsettiera passante) e fare doppio clic per assegnare la classe al componente. Confermare con OK.

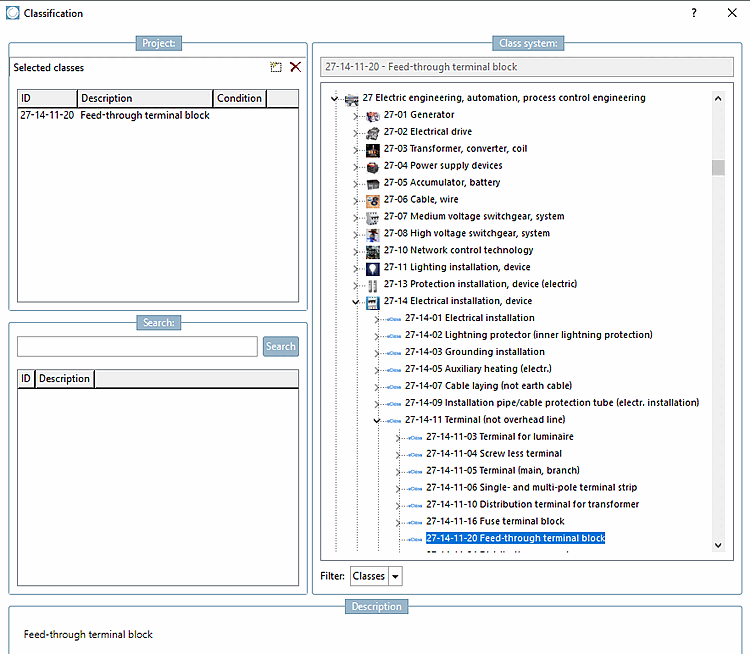

Figura 5.1257.

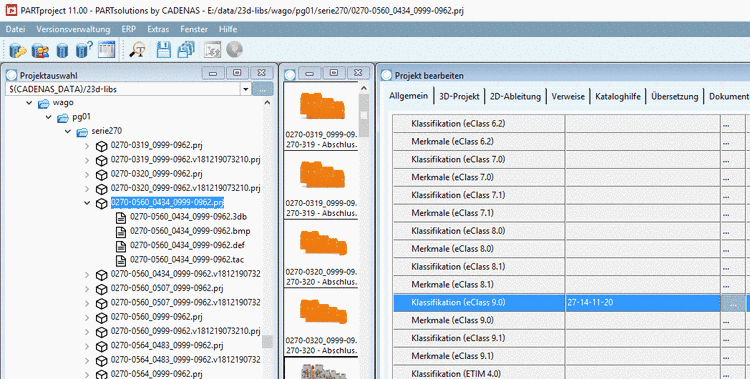

-> La classe viene visualizzata nella pagina della scheda Generale [General].

Figura 5.1258.

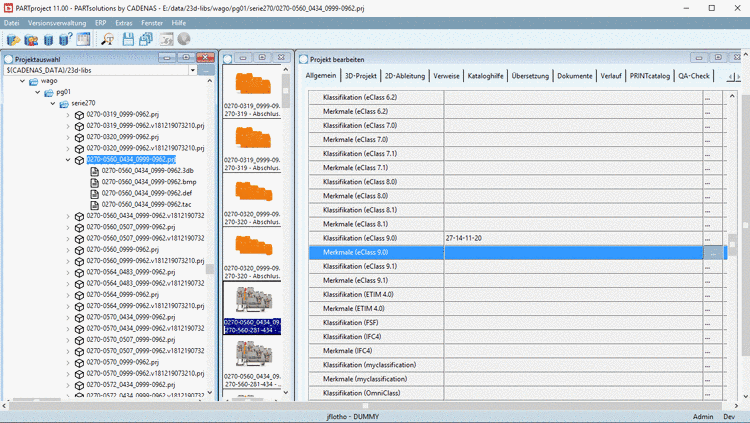

Ogni tipo di componente ha un proprio insieme di caratteristiche che devono essere compilate. A tale scopo, aprire la finestra di dialogo Caratteristiche (eClass<numero di versione>) facendo clic su ... per aprire la finestra di dialogo Variabili della classe [Class variables].

Figura 5.1259.

Ora vengono visualizzate tutte le caratteristiche associate al componente. Inserire i valori delle caratteristiche desiderate come valore fisso o come variabile della tabella corrispondente (se i valori sono disponibili nella tabella).

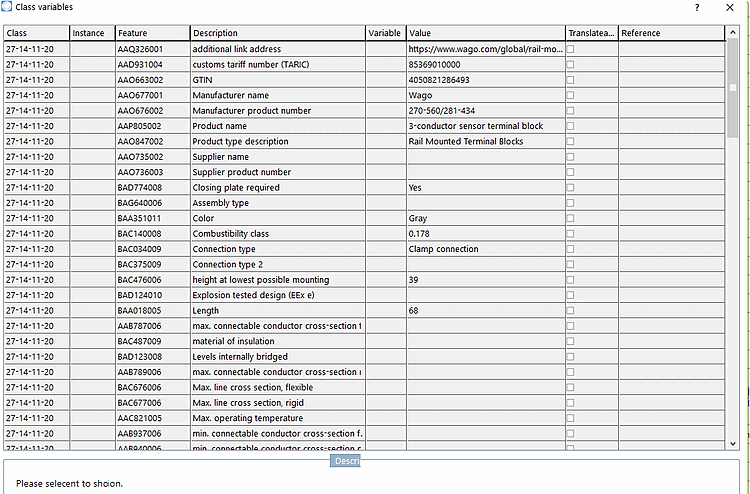

Figura 5.1260. Esempi di funzionalità di eClass 9.0

Confermare con OK.

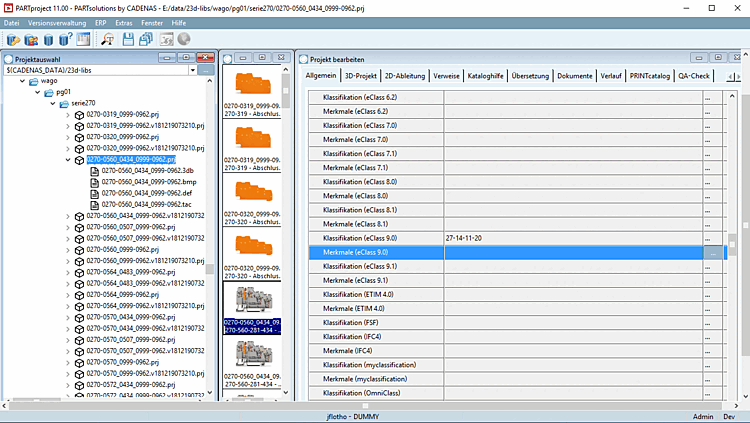

Le caratteristiche sono ora visualizzate nella pagina della scheda Generale [General].

Figura 5.1261.
