I cataloghi della Biblioteca CADENAS vengono visualizzati in una directory separata della libreria di riuso e si trovano fisicamente sul CADENAS PARTapplicationServer. La selezione esatta dei cataloghi e delle directory visualizzate è controllata dalla licenza.

Figura 2.197.

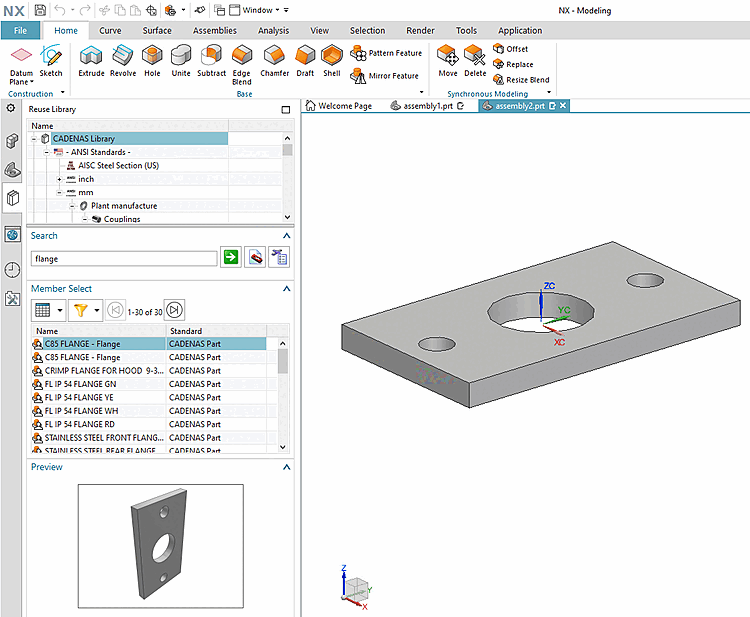

Sfogliare la struttura della directory o utilizzare la funzione di ricerca e trascinare le parti nell'assieme come di consueto.

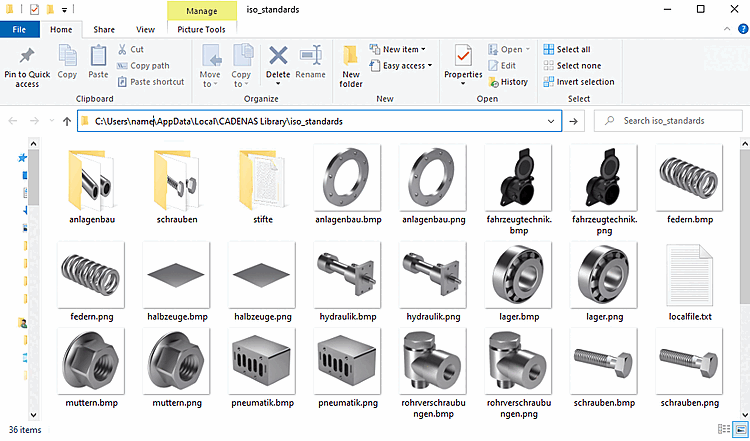

Uno immagine semplice (solo miniature) di CADENAS La libreria è disponibile in %appdata%/Local/.

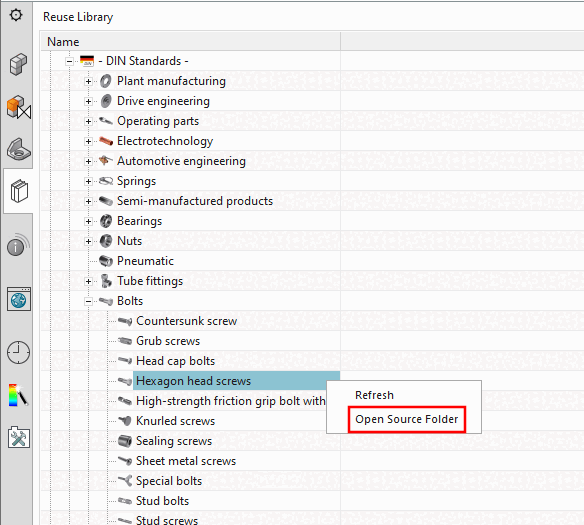

Per passare direttamente al livello del file, utilizzare il comando del menu contestuale Apri cartella di output.

Figura 2.198.

Figura 2.199.

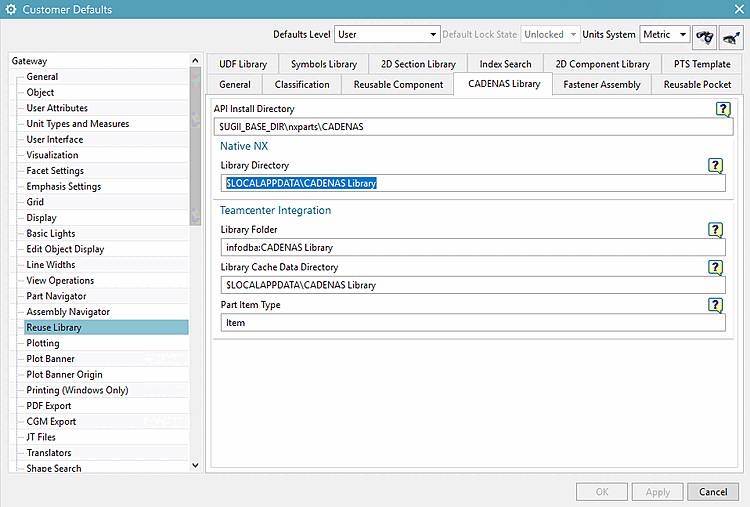

Gli standard utente della libreria CADENAS sono impostazioni predefinite interne a NX e vengono visualizzati nella pagina della scheda Riutilizzo libreria > Libreria CADENAS.

Figura 2.200.

A in Native NX, la directory della libreria deve essere impostata su un Posizione di archiviazione comune, ad esempio T:\nxreuseshared . A riesporta, i file vengono quindi riutilizzati e non riesportati. Generato.

Ulteriori opzioni di impostazione sono disponibili nel file siemenspsol.cfg possibile.

Questi Il file di configurazione è memorizzato in ..\Program Files\Siemens\NX<Version>\NXPARTS\CADENAS.

I dettagli sulle singole opzioni di impostazione si trovano nel file di configurazione stesso.
