2.6.11.  Eseguire una ricerca geometrica

Di seguito viene descritto come eseguire una ricerca geometrica di componenti nel sistema CAD. Le parti di riferimento da ricercare possono essere parti standard e acquistate, nonché parti proprie.

Descrizione funzionale

La ricerca geometrica (3D) [Geometric search (3D)] è adatta per ricerche indipendenti dal testo, anche come supplemento alla ricerca full text, in particolare per la ricerca nel proprio pool di pezzi, per pezzi non classificati o non registrati nell'ERP/PDM. Grazie alla sua precisione, è possibile trovare il proverbiale ago in un pagliaio.

Procedura

Clic Nel menu 3dfindit (o nella scheda barra degli strumenti) del sistema CAD su Ricerca geometrica [Execute Geometric Search] .

Richiamare "Esegui ricerca geometrica [Execute Geometric Search]" come esempio in NX

Figura 2.166. Richiamare "Esegui ricerca geometrica [Execute Geometric Search]" come esempio in NX

-> Se il target è unico (3Dfindit o PARTdataManager ) e la parte di ricerca è unica, la ricerca viene eseguita immediatamente e il focus passa a 3Dfindit o PARTdataManager.

Se si tratta di un gruppo di montaggio, appare una finestra di dialogo:

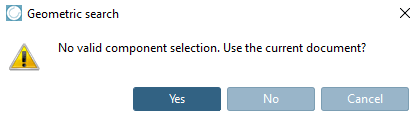

Figura 2.167.

"Nessuna selezione valida di componenti. Utilizzare il documento corrente?

  • : il sistema cerca l'assieme.

  • No: viene visualizzata la finestra di dialogo "Seleziona modello".

    -> Selezionare la voce desiderata.

    Se l'applicazione di destinazione è unica, il focus va direttamente su di essa e la ricerca viene eseguita. Se l'applicazione di destinazione non è unica, viene visualizzata la finestra di dialogo Seleziona applicazione.

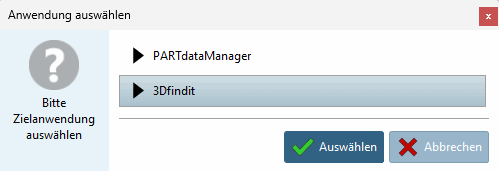

Selezionare l'applicazione [Choose Application]

Figura 2.168.  Selezionare l'applicazione [Choose Application]

-> Subito dopo la selezione e la conferma, il focus si sposta sull'applicazione di destinazione, la ricerca viene eseguita e i risultati vengono visualizzati.

  1. Risultati in 3Dfindit

    -> La parte di ricerca viene caricata nella barra di ricerca e viene visualizzata l'immagine di anteprima corrispondente. (Entrambe le operazioni possono richiedere un certo tempo).

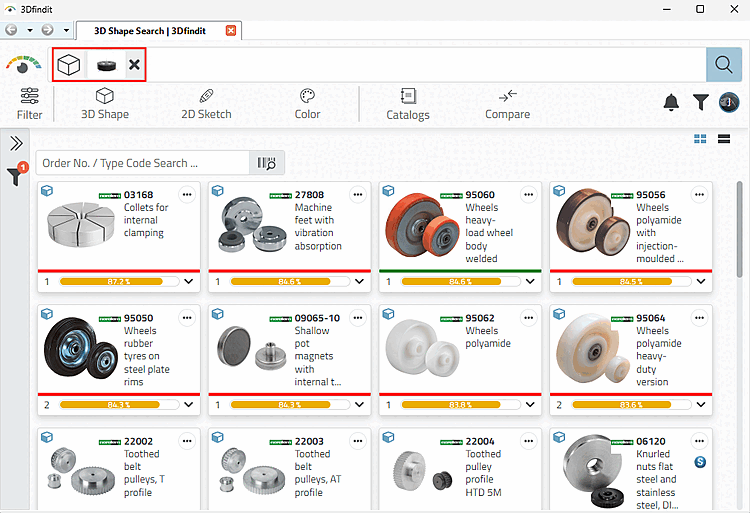

    Risultati in 3Dfindit

    Figura 2.169. Risultati in 3Dfindit

    Quando si apre una parte, è possibile esportarla utilizzando Esportazione in CAD.

    Figura 2.170.

    I dettagli sulla ricerca geometrica [Geometric search] in 3Dfindit = ricerca di forme 3D [3D Shape Search] si trovano nella sezione Ricerca di forme 3D.

  2. Risultati in PARTdataManager

    -> La parte di ricerca viene visualizzata in Funzione di ricerca La ricerca geometrica (3D) [Geometric search (3D)] caricata e attivata . Viene visualizzata l'immagine di anteprima corrispondente. (Entrambe le cose potrebbero richiedere un momento.)

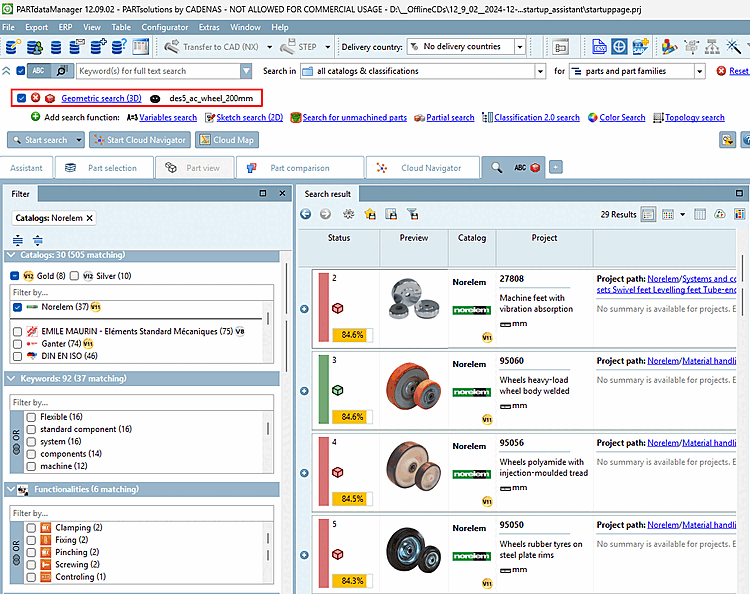

    Risultati in PARTdataManager

    Figura 2.171. Risultati in PARTdataManager

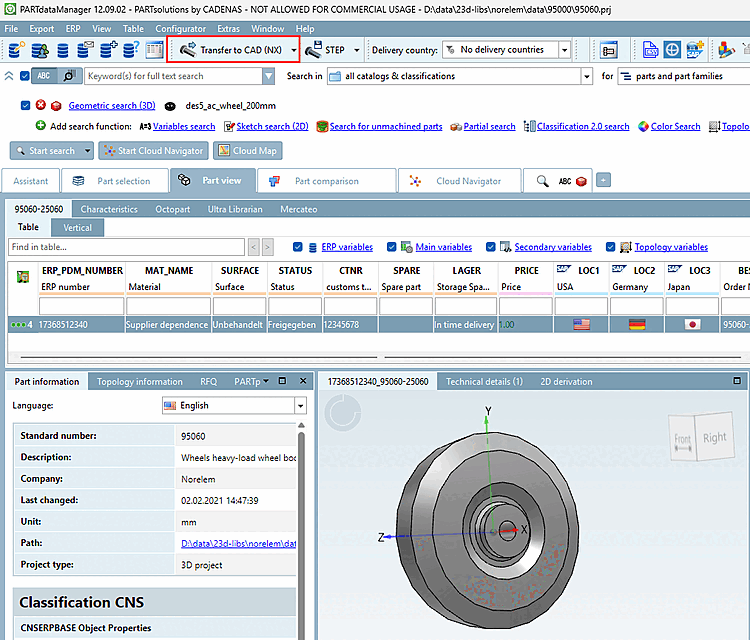

    Quando si apre una parte, è possibile esportarla [Transfer to CAD...] utilizzando Trasferimento al CAD... [Transfer to CAD...] Esportazione.

    Figura 2.172.

    I dettagli sulla ricerca geometrica [Geometric search] in PARTdataManager = Ricerca geometrica (3D) [Geometric Search (3D)] si trovano in Sezione 3.1.6.4.6, “ Ricerca geometrica (3D) ”.
