2.3.7.9. NX: regolare il dialogo di posizionamento tramite macro

2.3.7.9.1. Procedura per l'utilizzo di NX senza PDM

Assicurarsi che sia presente il modello di macro corretto ifugnx.cfg è attivo ed eseguire un posizionamento con una parte di prova. In Idealmente, tutte le impostazioni del modello sono già come desideri. in realtà bisogno. In questo caso, non è necessario alcun Adattamenti.

In caso contrario, eseguire i passaggi indicati nelle istruzioni seguenti.

Aprire una sessione NX vuota.
Selezionare "Modello" o "Montaggio".

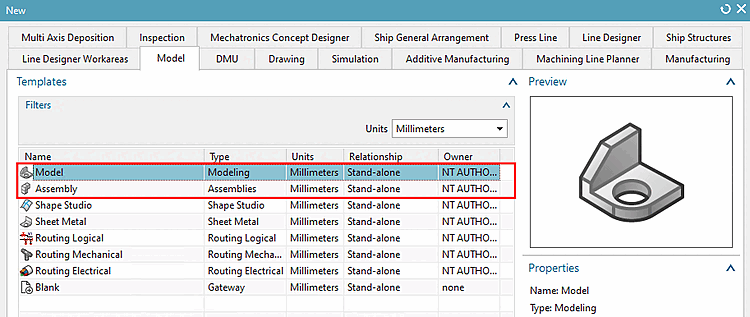

Figura 2.148.
Assicurarsi che "Strato solido (default 27)" sia attivato.

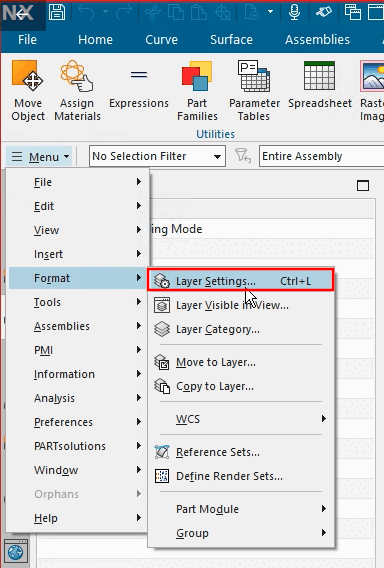

Figura 2.149. Menu -> Formato -> Impostazioni livello

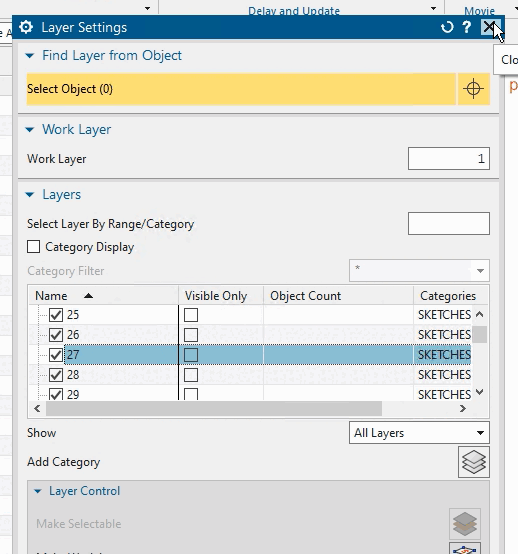

Figura 2.150. Strato 27 attivato
Eseguite un test di posizionamento e non dovreste commettere alcun errore nella registrazione della macro.
Aprire un nuovo modello.
Avviare la registrazione della macro.

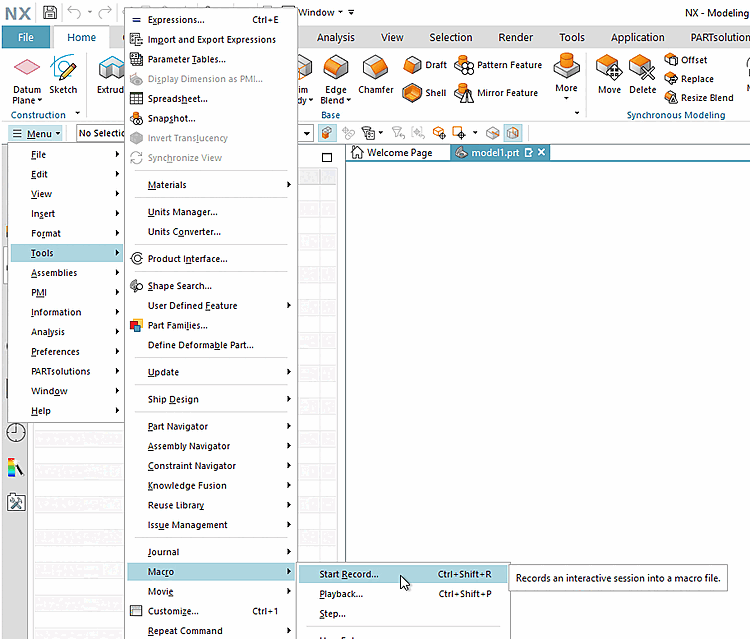

Figura 2.151. Menu -> Strumenti -> Macro -> Avvia registrazione...

Determinare il percorso e il nome del file per la macro e confermare con OK. Salva la macro su Meglio andare direttamente all'elenco fornito a tale scopo in ...\iface\unigraphics\shared\macro\cns_place_....macro.

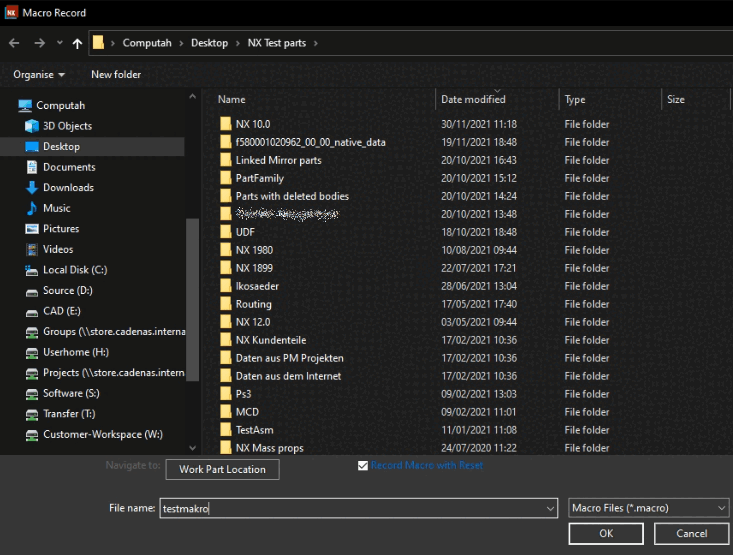

Figura 2.152. Finestra di dialogo "Macro Record

-> La registrazione viene avviata immediatamente.

Nota
Ogni tasto premuto è fondamentale! Se si verifica un errore, annullare la registrazione e riavviare completamente!
1. Fare clic su Aggiungi componente.

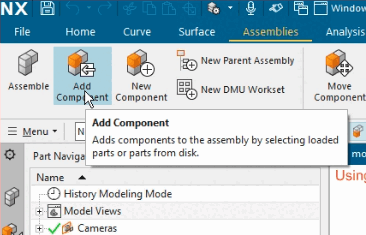

  Figura 2.153.

  -> Si apre la finestra di dialogo Aggiungi componente.
2. Fare clic su Ripristina.

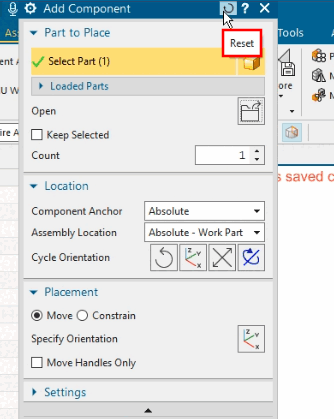

  Figura 2.154.
3. Fare clic sul pulsante Apri.
  -> Si apre la finestra di dialogo Nome parte.
  Selezionare una parte qualsiasi (senza assemblaggio).

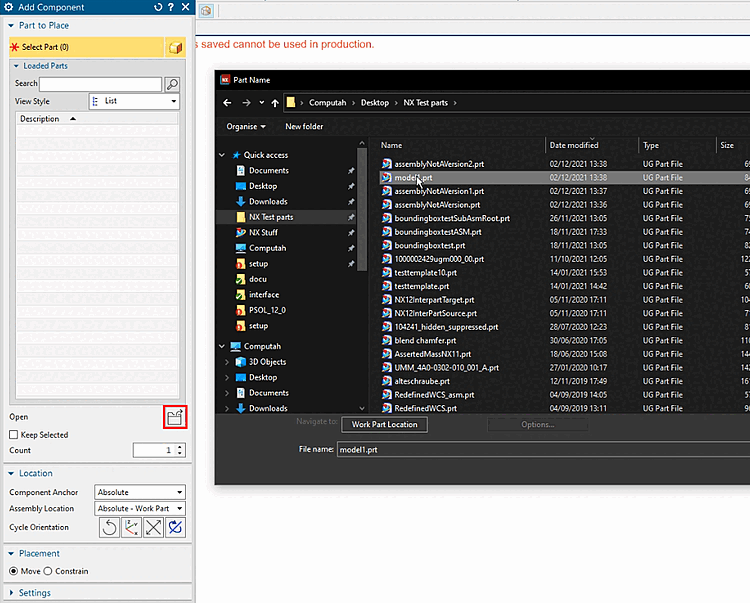

  Figura 2.155. Selezionare la parte

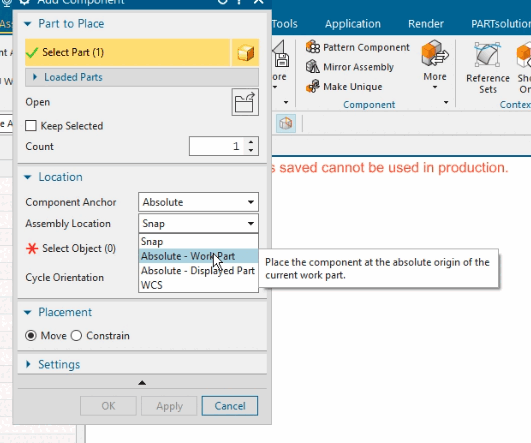

4. Aprire il campo elenco in Posizione di montaggio e selezionare Assoluto - Parte di lavoro.

  Figura 2.156.

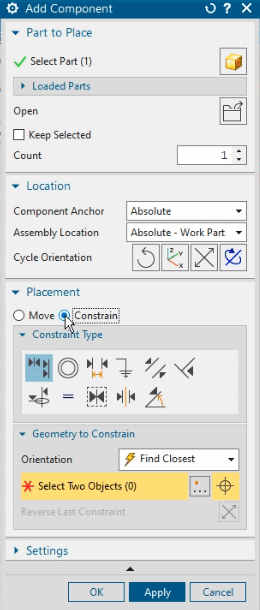

5. Facoltativo: modificare l'impostazione in Posizionamento da "Sposta" a "Vincola".

  Figura 2.157.
6. Facoltativo: disattivare l'opzione Anteprima in Impostazioni -> Opzioni di interazione e attivare Finestra di anteprima.

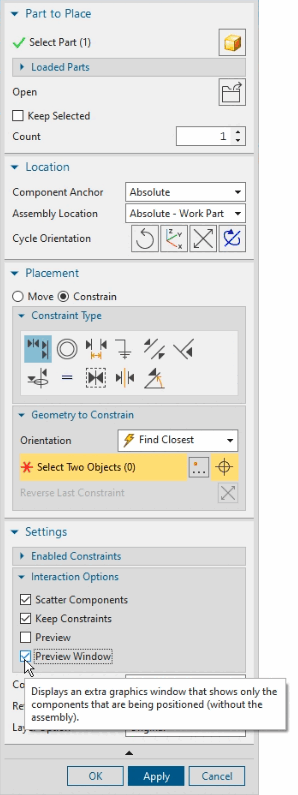

  Figura 2.158. "Finestra di anteprima" attivata
7. Infine, NON fare clic su OK.
Termina la registrazione della macro.
Controllare la macro:
1. In Menu -> Strumenti -> Macro, fare clic su Riproduzione....

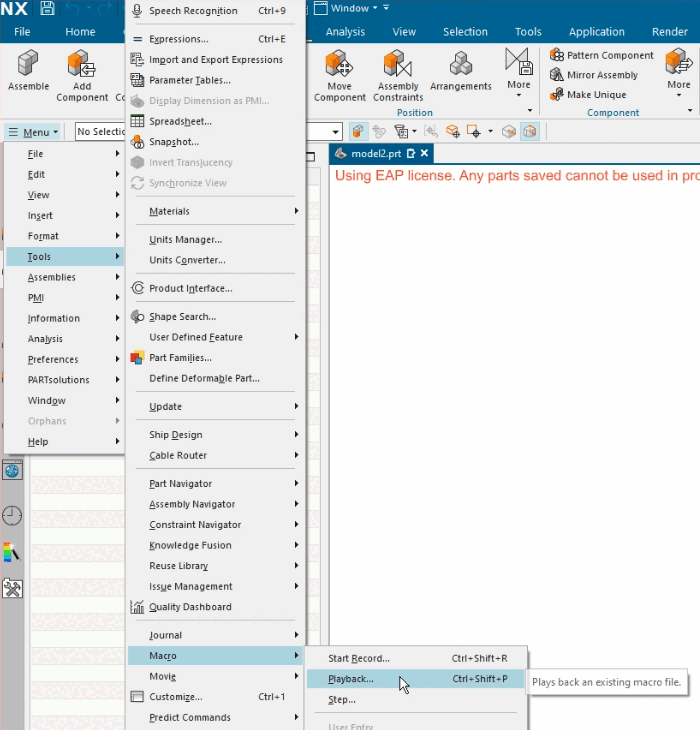

  Figura 2.159. Menu -> Strumenti -> Macro -> Riproduzione...
2. Selezionare la macro creata in precedenza nella finestra di dialogo Riproduzione macro.

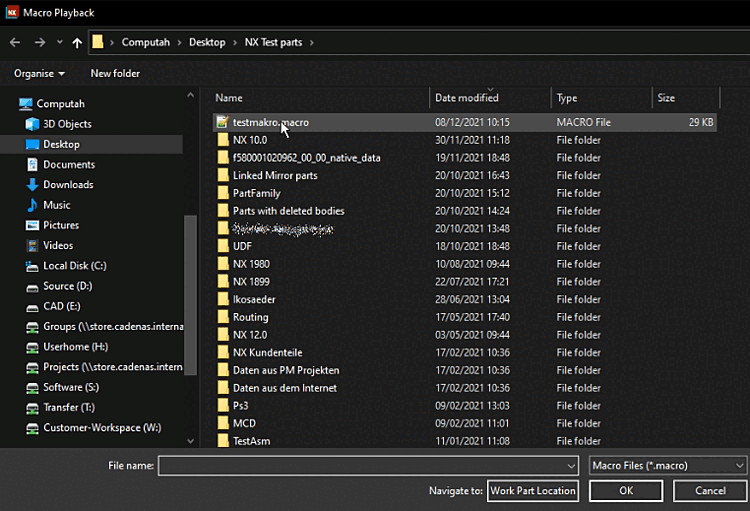

  Figura 2.160. Menu -> Strumenti -> Macro -> Riproduzione...
Continuare solo se tutto è andato secondo i piani fino a questo punto.

Modifica macro

Durante la registrazione della macro è stata utilizzata una parte di esempio specifica. I punti esatti che contengono riferimenti a questa parte devono ora essere sostituiti da segnaposto generici.

Aprire la macro registrata.
Se necessario, cancellare il proprio nome utente e sostituirlo, ad esempio, con "amministratore". (Non ha importanza per la funzionalità).

Figura 2.161.

Cercare la posizione con FILE_BOX e MULTI_SELECT (quasi alla fine della macro).

FILE_BOX -2,@@@D:\cadenas\partsolutions\data\pool\ugnx\16212479780_3211281_
 Supplier dependence.prt@@@
D:\cadenas\partsolutions\data\pool\ugnx\*.prt@@@ 0 ! Part Name
   MULTI_SELECT: D:\cadenas\partsolutions\data\pool\ugnx\16212479780_3211281_
 Supplier dependence.prt

e sostituire queste due righe con le seguenti:

FILE_BOX -2,@@@<<CNS_FILENAME>>@@@<<CNS_DIRNAME>>*.PRT@@@ 0 ! Part Name
   MULTI_SELECT: <<CNS_FILENAME>>

Una voce con il nome del file della sezione di prova utilizzata per la registrazione della macro si trova leggermente sotto la sezione appena modificata.
Esempio:
```
ASK_ITEM 71172097 (1 STRN 0) = "16212479780_3211281_SUPPLIER DEPENDENCE"  !
 Component Name
```
Cancellare il nome del file, cioè la voce tra le virgolette, lasciandoli così come sono.
```
ASK_ITEM 71172097 (1 STRN 0) = ""  ! Component Name
```

Facoltativamente, è possibile eliminare anche le righe seguenti alla fine del file.

WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510
WINDOW RESIZE 1.000000 10.822917 7.906250 -1.000000 -0.730510 1.000000 0.730510

Impostare la macro di posizionamento in ifugnx.cfg

Nota

Questo passaggio deve essere eseguito manualmente compresa la versione NX 1926, mentre per le versioni successive avviene automaticamente, per cui l'intervento manuale a questo punto non è necessario, a meno che la macro non sia registrata per una speciale sottoversione di NX.

Per le versioni successive, non avviene alcuna modifica del nome. Basta inserire il file macro registrato sotto ...\iface\unigraphics\shared\macro secondo il modello cns_place_nxXXXX.macro oppure cns_place_nxXXXX_teamcenter.macro Spento. Il file appropriato viene quindi automaticamente determinato.

Se il riferimento di cui ifugnx.cfg sia ai sensi placementmacro= dichiarato esplicitamente, il nome non ha importanza.

Assicuratevi che sia attivata la chiave corretta per la vostra installazione.
Sostituire il modello standard corrispondente con il file macro registrato.

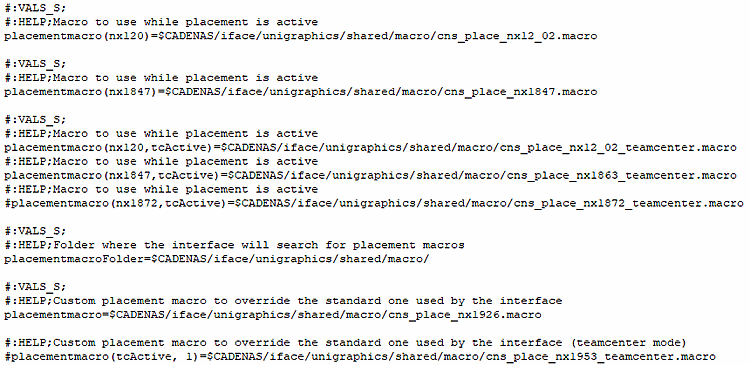

Figura 2.162. Entsprechender Ausschnitt aus ifugnx.cfg mit "placementmacro" Schlüsseln

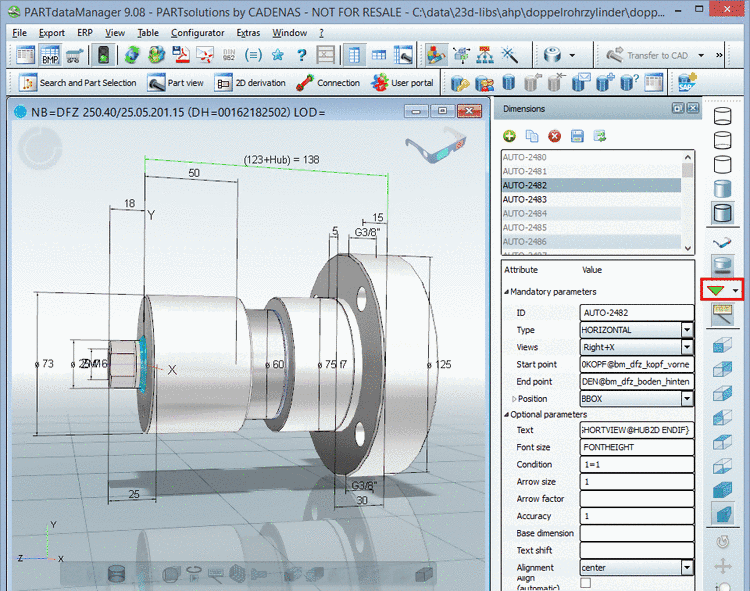

Testare la macro da PARTdataManager una volta con una singola parte e una volta con un assieme, eventualmente un'altra volta con una parte in pollici.
Dopo il trasferimento del pezzo, fare clic sulla freccia verde (dialogo di posizionamento nativo).

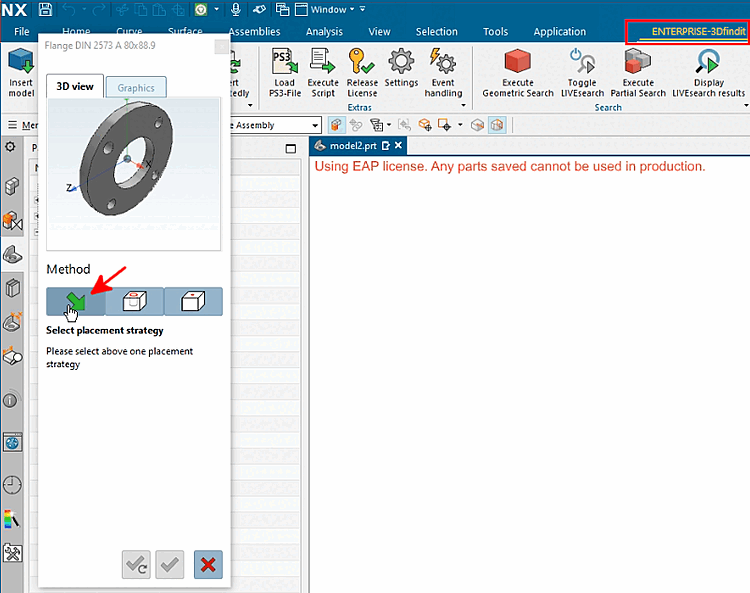

Figura 2.163.

-> La finestra di dialogo di posizionamento di NX dovrebbe ora mostrare esattamente le impostazioni effettuate durante la registrazione della macro.
Facoltativo per il controllo: visualizza il Macro cns_place.macro nella cartella Elenco utenti.
Questo dovrebbe mostrare esattamente le sostituzioni correnti corrispondenti dopo ogni esportazione.
