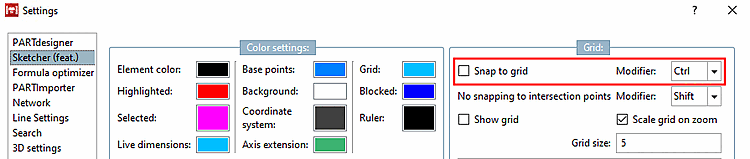

Aggancia alla griglia [Snap to grid]: se, ad esempio, si disegna una linea, questa viene automaticamente posizionata sulle linee della griglia. Il posizionamento tra le linee della griglia può avvenire solo se l'opzione è disattivata.

Figura 7.1379.

Se l'impostazione Aggancia alla griglia [Snap to grid] è disattivata, è possibile attivarla temporaneamente utilizzando la scorciatoia da tastiera specificata in Modificatore [Modifier].

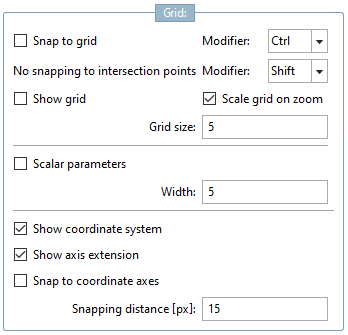

La stessa impostazione si trova anche direttamente nello Sketcher, nella finestra delle impostazioni rapide [Quick settings].

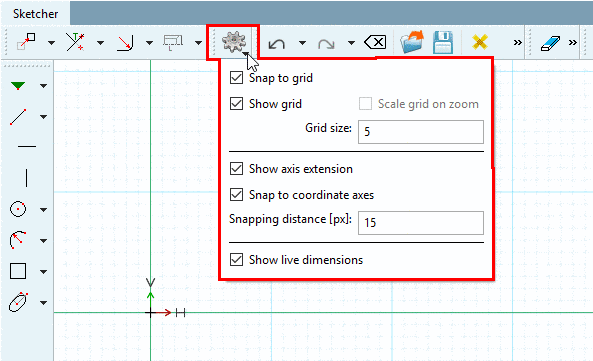

Figura 7.1380.  Impostazioni rapide [Quick settings]

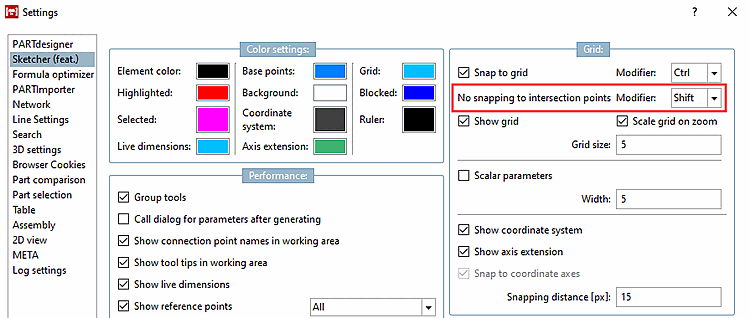

Non impegnarsi alle intersezioni [No snapping to intersection points]:

Figura 7.1381.  Non impegnarsi alle intersezioni [No snapping to intersection points]

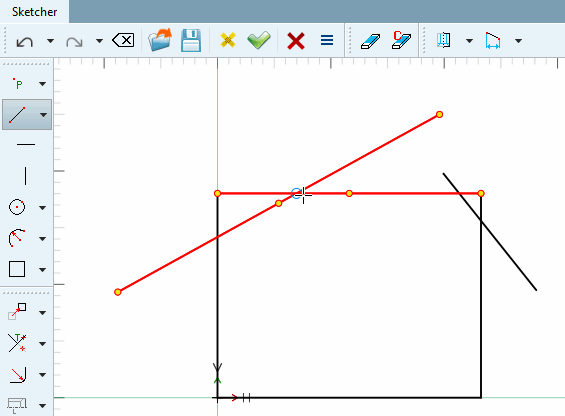

Se, ad esempio, si lavora su schizzi con molte linee e quindi intersezioni, può essere utile impedire temporaneamente lo snap a queste, magari se il punto di partenza di un'altra linea è molto vicino a un'intersezione.

A tale scopo, utilizzare la scorciatoia specificata in Non fare snap alle intersezioni [No snapping to intersection points].

Figura 7.1382. Schizzofrenico con cattura all'incrocio

Mostrare la griglia [Show grid]:

Scala quando si esegue lo zoom [Scale grid on zoom]: Vedere anche Impostazioni rapide [Quick settings].

Se l'opzione è attivata, la griglia viene automaticamente scalata di un fattore 10 quando si esegue lo zoom da un determinato punto. Se è attivata l'opzione Aggancia alla griglia [Snap to grid], questa opzione viene automaticamente disattivata, poiché non è auspicabile l'aggancio ai punti "sbagliati".

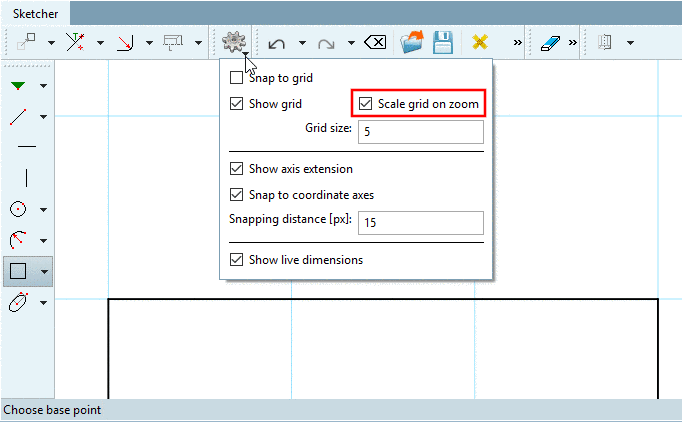

Figura 7.1383. Rasterizzazione in vista standard

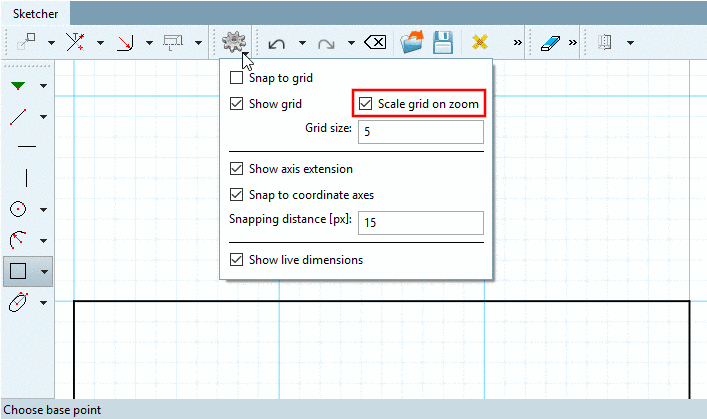

Figura 7.1384. Rasterizzazione scalata di un fattore 10

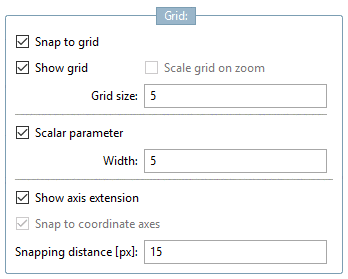

Parametri scalari [Scalar parameters]: Questa opzione viene utilizzata, ad esempio, quando si creano cerchi o si disegnano angoli (ad esempio, cerchio con punto centrale e raggio/punto [Circle with center point and radius/point] o linea con angolo a rispetto all'orizzontale di lunghezza L [Line at angle to horizontal, length] ).

Ad esempio, se la larghezza è impostata su 5 e hai attivato Aggancia alla griglia [Snap to grid] in Impostazioni rapide, il Cerchio di snap su raggi con multipli di 5, indipendentemente da quale Direzione in cui ti muovi con il mouse.

Visualizzazione dell'estensione dell'asse [Show axis extension]:

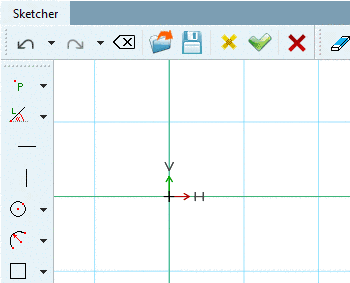

Figura 7.1385.  Estensione dell'asse [Axis extension] attivata (impostazione predefinita)

Figura 7.1386.  Estensione dell'assale [Axis extension] disattivata

In Impostazioni colore [Color settings] è possibile impostare il colore del sistema di coordinate e dell'estensione dell'asse.

Rispetto agli assi delle coordinate [Snap to coordinate axes]: Se, ad esempio, l'opzione Snap to grid è disattivata, ma questa opzione è attivata, una linea viene orientata rigorosamente agli assi delle coordinate, mentre la lunghezza rimane libera, a differenza di Snap to grid.

Distanza di inserimento [px]: Il valore predefinito è 25
