Avviare NX e fare clic su Inserisci 3D [Insert 3D] nel menu PARTsolutions.

Figura 3.175.

Fare clic sul pulsante Trasferimento al CAD [Transfer to CAD] (NX ** ) nel PARTdataManager.

Figura 3.176.

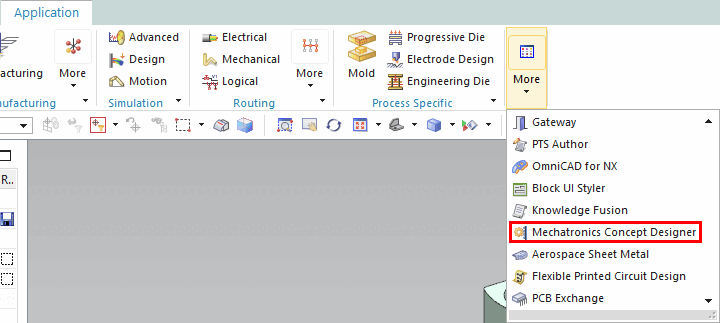

Andate su Applicazione -> Altro -> Progettista di concetti di meccatronica.

Figura 3.177.

Aprire l' editor di sequenze facendo clic sull'icona a sinistra nel menu (è meglio rimuovere la finestra di aggancio e posizionarla nella parte inferiore di NX).

Figura 3.178.

Fare clic su Aggiungi operazione nel menu contestuale di Radice:

Figura 3.179.

Viene visualizzata la finestra di dialogo Operazione. Per il momento non apportate alcuna modifica.

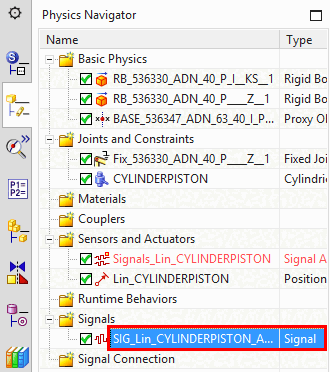

Nel navigatore Fisica a sinistra, fare clic sulla voce Segnali o accoppiatori (in questo esempio Segnali) che si desidera aggiungere alla scala temporale:

Figura 3.180.

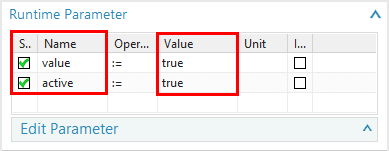

Attivare quindi i parametri di runtime nella finestra Operazione e confermare con OK.

Figura 3.181.

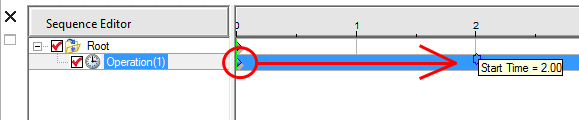

Spostare la "pietra miliare" sul punto in cui il segnale/accoppiatore deve essere attivato.

Figura 3.182.

Premere il pulsante "Start" avviare la simulazione.

-> Dopo 2 secondi, il pistone esce dal cilindro in base ai valori impostati in precedenza.

Nota Se si utilizzano i profili di movimento, è necessario prima disattivare tutte le caselle di controllo Segnale e Accoppiatore affinché l'MCD funzioni correttamente. Figura 3.183.
