2.6.6.4.6. Pagina della scheda Riferimenti

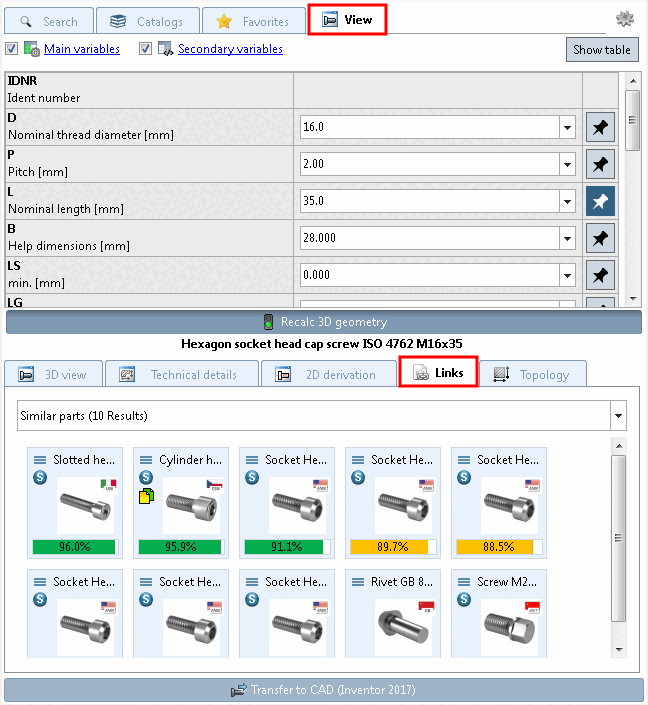

La finestra di aggancio Collegamenti [Links] contiene i collegamenti ai componenti correlati.

Figura 2.146.

A seconda della selezione nel campo elenco, vengono utilizzate determinate categorie per il confronto.

Questi possono essere:

  • Elenco [Directory]

    Vengono visualizzate le parti rimanenti della stessa directory.

  • Accessori [Accessories]

    Vengono visualizzati i componenti collegati al progetto.

    Figura 2.147.

    L'illustrazione seguente mostra l'accessorio aperto.

    Se la tabella dell'accessorio è filtrata , viene visualizzata l'icona Filtro accessori Accensione/spegnimento [accessory part filter on/off] . Cliccando sull'icona, tutti caratteristiche e l'icona è disattivata .

    Figura 2.148.

  • Parti simili [Similar parts]

    Vengono visualizzate le parti geometricamente simili.

    • Catalogo attuale [Current catalog] - Parti simili [Similar parts]

    • Tutti i cataloghi [All catalogs] - Parti simili [Similar parts]

    • Standard [Standards] - Parti simili [Similar parts]

    • Modifica dei modelli [Edit template]
