Le Creazione di parametri condivisi neutri, CADENAS fornisce i propri parametri condivisi file dei parametri disponibile (fornito con il software [ CADENAS_SOFTWARE\iface\revit\Common\CNS_Shared_Parameters.txt ]).

Prerequisito: la classificazione di Revit deve essere installata.

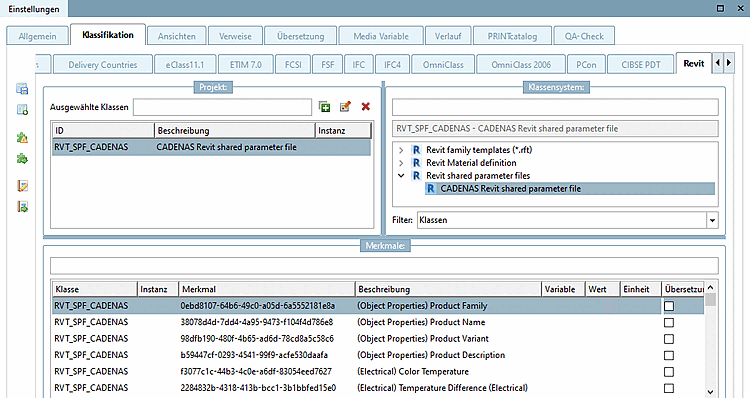

Affinché un valore sia disponibile come parametro condiviso in Revit, deve essere assegnato come caratteristica alla classe di file dei parametri condivisi di CADENAS Revit.

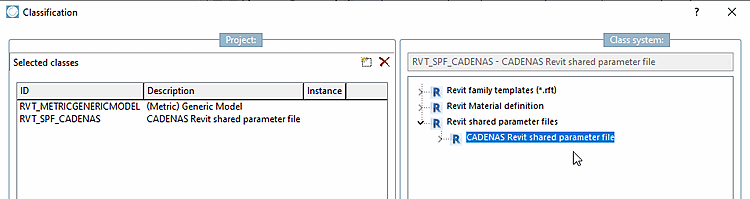

Figura 3.131. Classe "File di parametri condivisi di CADENAS Revit".

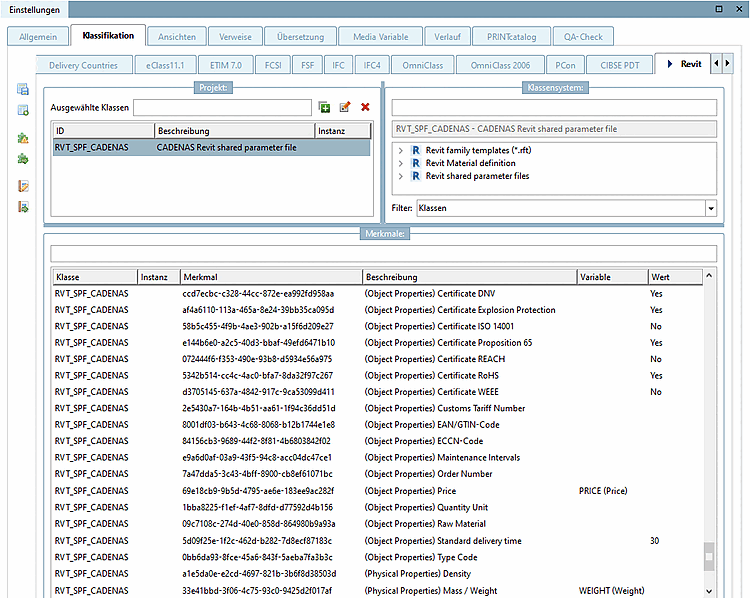

Tutti i parametri sono assegnati a questa classe (nome della caratteristica = GUID).

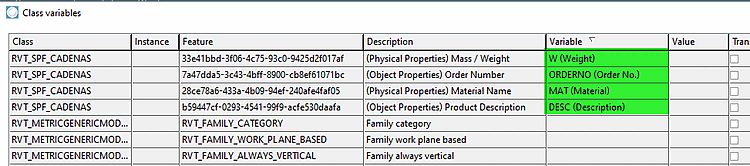

L'assegnazione di una variabile di tabella della tabella degli attributi caratteristici di PARTsolutions avviene nella finestra di dialogo Variabili di classe [Class variables], nella colonna Variabile [Variable] della tabella. Si sconsiglia di assegnare un valore fisso tramite la colonna della tabella Valore, in quanto ciò può causare problemi di conversione dell'unità di misura.

Figura 3.132.

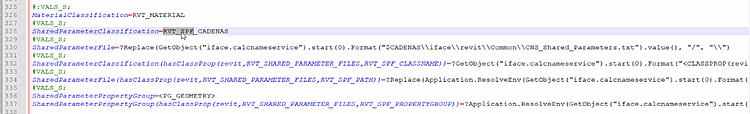

Le CADENAS SharedParameterClassification è nel file di configurazione ifrevit.cfg creato.

Figura 3.133.

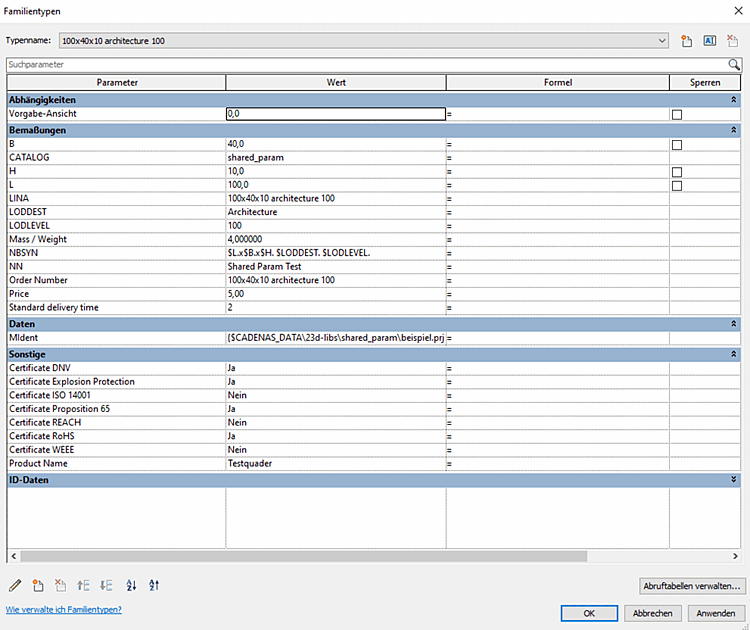

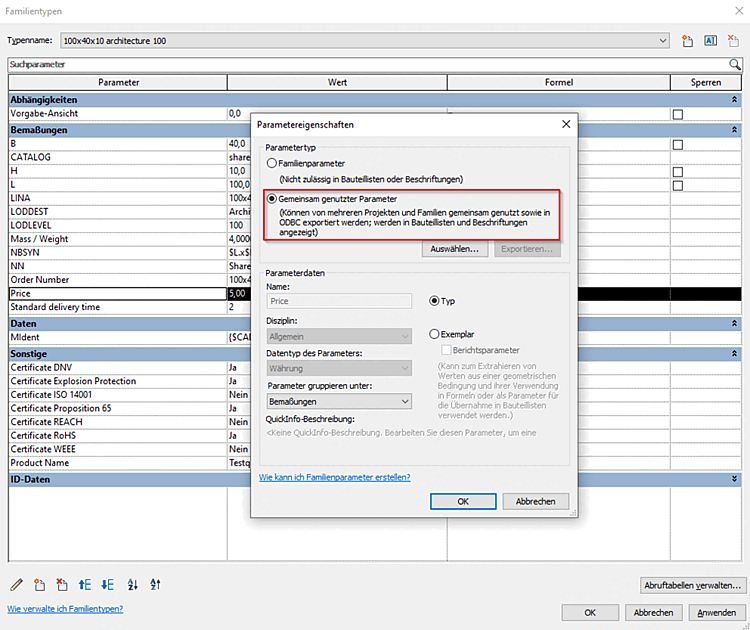

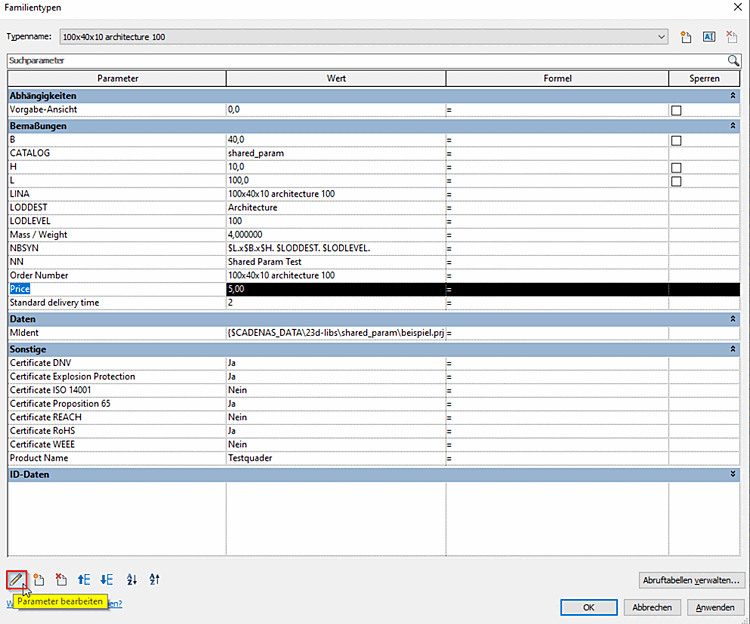

L'esempio seguente fornisce una breve panoramica dei passaggi necessari e dell'aspetto del risultato.
