2.3.9.4.2. Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente

Gli attributi dichiarati nel blocco [CadDocumentAttributes] appaiono in Solid Edge nella pagina della scheda Definiti dall'utente alla fine dell'elenco, dietro agli attributi standard PARTsolutions.

[CadDocumentAttributes]
SUPPLIER=?GetObject("iface.calcnameservice").start(0).Format("<CATALOG>").value()
ARTICLENO=?_ATTR("NB")
BOMINFO=?_ATTR("LINA")
CREATOR=?GetObject("iface.calcnameservice").start(0).Format("CADENAS GmbH").value()

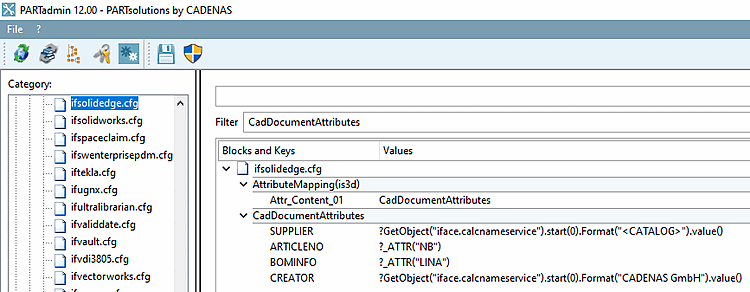

PARTadmin -> ifsolidedge.cfg -> blocco "CadDocumentAttributes"

Figura 2.235. PARTadmin -> ifsolidedge.cfg -> blocco "CadDocumentAttributes"

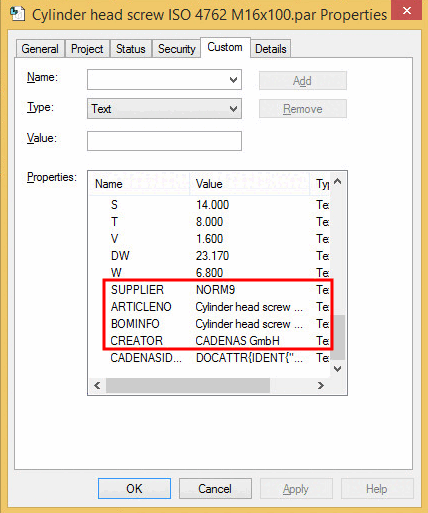

Proprietà del file -> Pagina della scheda "Definito dall'utente

Figura 2.236. Proprietà del file -> Pagina della scheda "Definito dall'utente

Sezione 2.3.9.4.3, “Blocco [CadDocumentAttributes] - Trasferimento di attributi extra aggiuntivi” Le modalità di trasferimento di altri attributi a Solid Edge sono descritte nella sezione seguente a .
