3.1.6.7.1.4. "Modalità di visualizzazione "Cloud Map

In modalità Cloud Map, troverai quanto segue Tratti somatici:

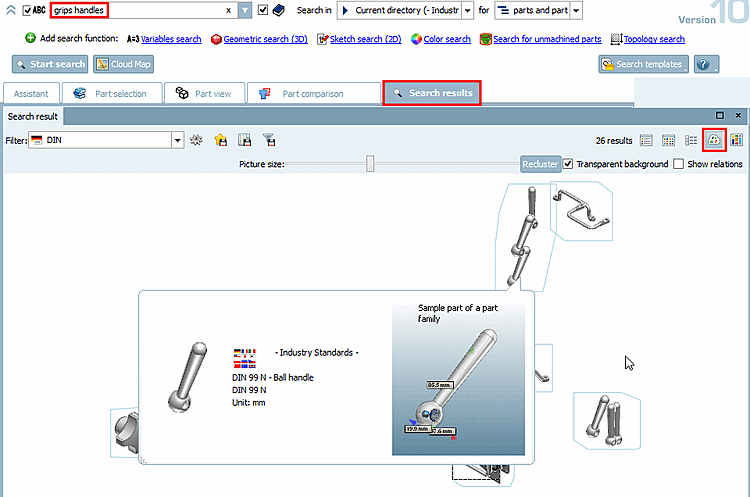

Modalità "Mappa della nuvola

Figura 3.521. Modalità "Mappa della nuvola

  • Le parti vengono visualizzate come grafici.

  • Le parti geometricamente simili sono più vicine tra loro rispetto a quelle dissimili.

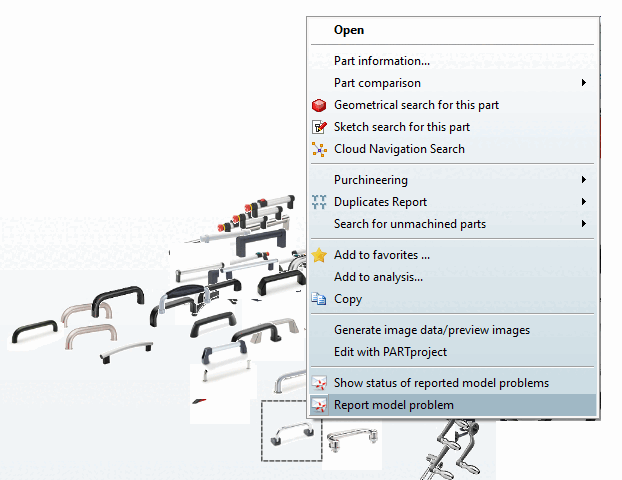

    In questo modo si ottiene una rapida panoramica dei risultati della ricerca e, se necessario, è possibile specificare la ricerca in un ulteriore passaggio utilizzando il menu contestuale.

    Figura 3.522.

  • Facendo clic su un pezzo (grafico), viene visualizzato un tooltip con informazioni sul numero e sulla designazione standard del pezzo, oltre a una visualizzazione 3D.

  • Sopra la mappa della nuvola viene visualizzata una barra degli strumenti con funzioni aggiuntive:

    • Dimensione immagine [Picture size]: regolare la dimensione dell'immagine utilizzando il cursore.

    • Sfondo trasparente [Transparent background]: Disattivare la trasparenza se i grafici si sovrappongono e si desidera concentrarsi su un grafico selezionato.

    • Mostra relazioni [Show relations]: Se si seleziona la casella di controllo, vengono visualizzate le linee di relazione basate sulla corrispondenza testuale. Le informazioni geometriche e testuali non devono necessariamente corrispondere.

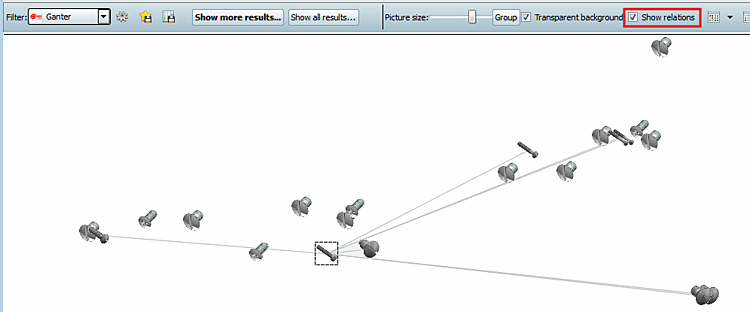

      Mostra le relazioni [Show relations]

      Figura 3.523.  Mostra le relazioni [Show relations]
