Per il ruolo "DUMMY" viene utilizzata una visualizzazione di stato estesa(cioè non solo verde/rosso come per l'utente "ecat", ad esempio). Lo si riconosce dal fatto che nella pagina della scheda Display di PARTadmin sono presenti delle voci.

Le singole condizioni sono elencate nella colonna Condizione [Condition] con la rispettiva bitmap [Bitmap] e tooltip [Tooltip] assegnati.

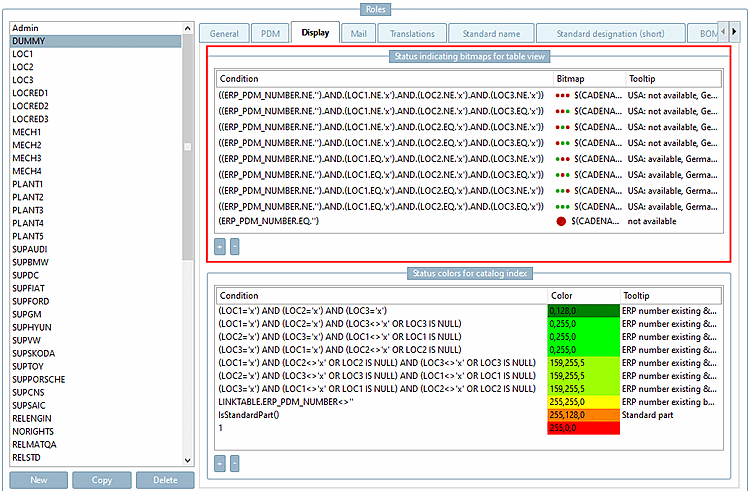

Figura 5.8.  Bitmap di stato per la tabella [Status indicating bitmaps for table view]

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.NE.'x')
.AND.(LOC2.NE.'x').AND.(LOC3.NE.'x'))

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.NE.'x')
.AND.(LOC2.NE.'x').AND.(LOC3.EQ.'x'))

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.NE.'x')
.AND.(LOC2.EQ.'x').AND.(LOC3.NE.'x'))

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.NE.'x')
.AND.(LOC2.EQ.'x').AND.(LOC3.EQ.'x'))

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.EQ.'x')
.AND.(LOC2.NE.'x').AND.(LOC3.NE.'x'))

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.EQ.'x')
.AND.(LOC2.NE.'x').AND.(LOC3.EQ.'x'))

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.EQ.'x')
.AND.(LOC2.EQ.'x').AND.(LOC3.NE.'x'))

((ERP_PDM_NUMBER.NE.'').AND.(LOC1.EQ.'x')
.AND.(LOC2.EQ.'x').AND.(LOC3.EQ.'x'))

(ERP_PDM_NUMBER.EQ.'')

Il display dovrebbe essere sincronizzato con l'impostazione della fila preferita [Preferred ranges].

Sotto Le bitmap di stato per la tabella [Status indicating bitmaps for table view] vengono utilizzate per il Condizione (ERP_PDM_NUMBER. EQ.'') [nessuno Numero ERP disponibile] visualizzata l'icona rossa.

Nella pagina della scheda Generale [General], la condizione sotto Serie preferita [Preferred ranges] (ERP_PDM_NUMBER.NE.'') è [Una parte è una parte preferita se il numero ERP non è vuoto, cioè esiste].

La seguente illustrazione mostra tutte le righe della tabella non filtrate.

Figura 5.9. "Righe preferite disattivate" - righe senza numero ERP visibili

Le Nella figura seguente viene illustrata la tabella filtrata in base alle serie preferite. Poema con sono nascosti.

Figura 5.10. "Righe preferite" - righe senza numero ERP nascoste
