3.1.9.2.3. Pagina della scheda "Livelli" e "Opzioni di esportazione" - AutoCAD DWG 2D

[Nota]Nota

  • Quando si esporta in un file dwg, le informazioni della pagina della scheda Livelli [Layers] vengono memorizzate nel file.

    Esempio: le "linee spesse" si trovano sul layer "AM_0" e vengono create in giallo nel file dwg.

    Figura 3.800. Esempio: le "linee spesse" si trovano sul layer "AM_0" e vengono create in giallo nel file dwg.

    Se il file viene inserito in un disegno esistente, le impostazioni di AutoCAD hanno la priorità.

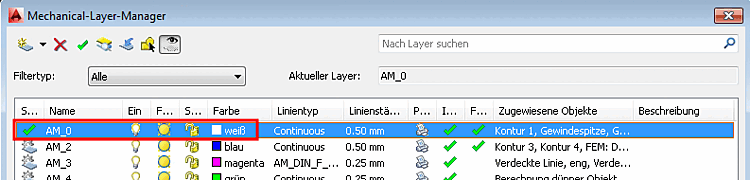

    Esempio: Gestione layer meccanico: AM_0 = bianco. Il pezzo inserito viene visualizzato con una "linea spessa" bianca.

    Figura 3.801. Esempio: Gestione layer meccanico: AM_0 = bianco. Il pezzo inserito viene visualizzato con una "linea spessa" bianca.

    Se il file viene aperto singolarmente, viene visualizzato con il colore del layer specificato nel file dwg.

  • I livelli che non esistono in AutoCAD vengono creati in base alle specifiche.

  • Se si desidera sovrascrivere le informazioni sui layer di AutoCAD, utilizzare la pagina della scheda Opzioni di esportazione [Export options].

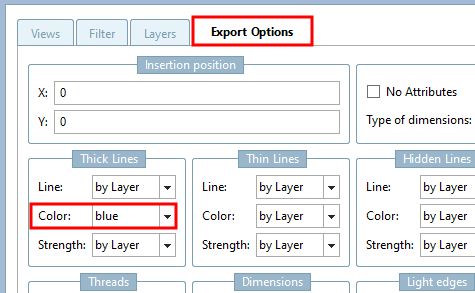

    Esempio: In questo caso, le "linee spesse" sono visualizzate in blu.

    Figura 3.802. Esempio: In questo caso, le "linee spesse" sono visualizzate in blu.

  • Pagina della scheda Livelli [Layers]

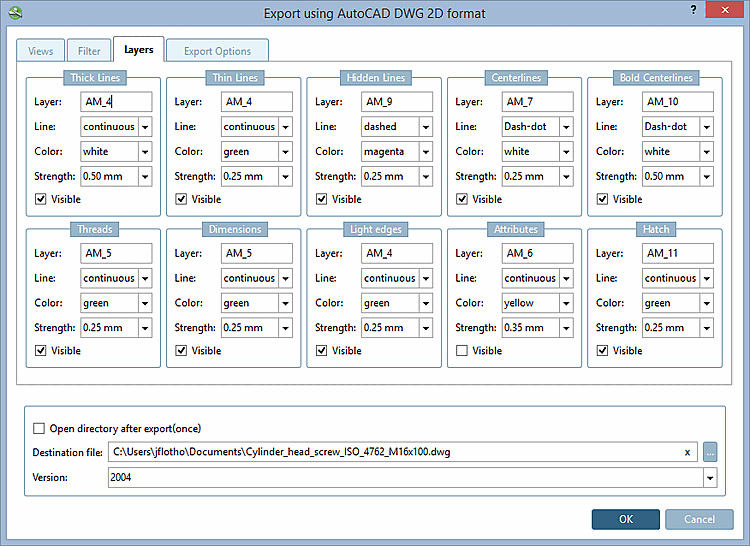

    Pagina della scheda "Livelli [Layers]" - AutoCAD DWG 2D

    Figura 3.803. Pagina della scheda "Livelli [Layers]" - AutoCAD DWG 2D

    • Aprire la directory dopo l'esportazione (una volta) [Open directory after export(once)]

    • File di destinazione [Destination file]

    • Versione [Version]

  • Pagina della scheda Opzioni di esportazione [Export options]

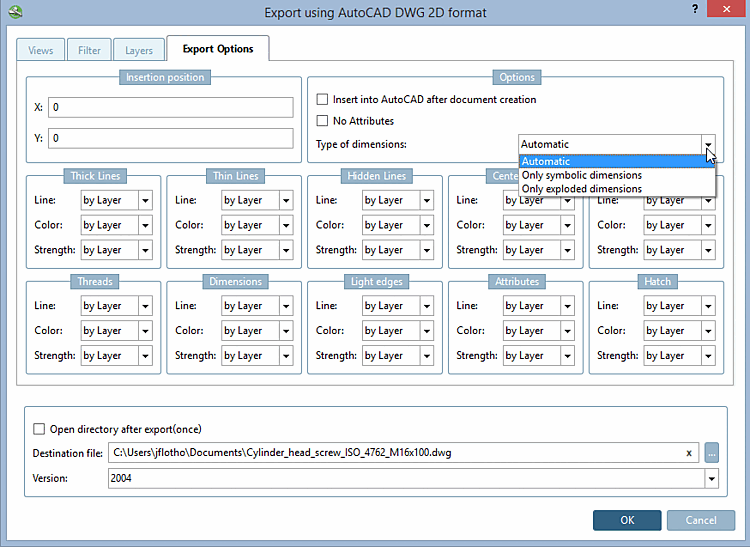

    Pagina della scheda "Opzioni di esportazione [Export options]" - AutoCAD DWG 2D

    Figura 3.804. Pagina della scheda "Opzioni di esportazione [Export options]" - AutoCAD DWG 2D

    • Posizione di inserimento [Insertion position]: la posizione di inserimento nel sistema CAD può già essere definita in PARTsolutions, a condizione che il sistema CAD supporti questa funzione. Inserire le coordinate X e Y.

    • Opzioni [Options]:

      • Quindi inserire nell'applicazione AutoCAD attiva [Insert into AutoCAD after document creation]:

      • Non generare attributi [No Attributes]: ... impedisce che alcuni attributi (ad esempio i testi di PARTproject) vengano trasferiti al sistema CAD durante l'esportazione.

      • Tipo di dimensioni [Type of dimensionings]:

        • Automatico [Automatic]:

          Se è possibile creare una quotatura simbolica, questa viene utilizzata, altrimenti viene utilizzata la quotatura risolta.

        • Dimensioni solo simboliche [Only symbolic dimensions]:

          Una quotatura creata in eCAT per il componente o una quotatura creata in PARTdataManager prima dell'esportazione viene riconosciuta come tale.

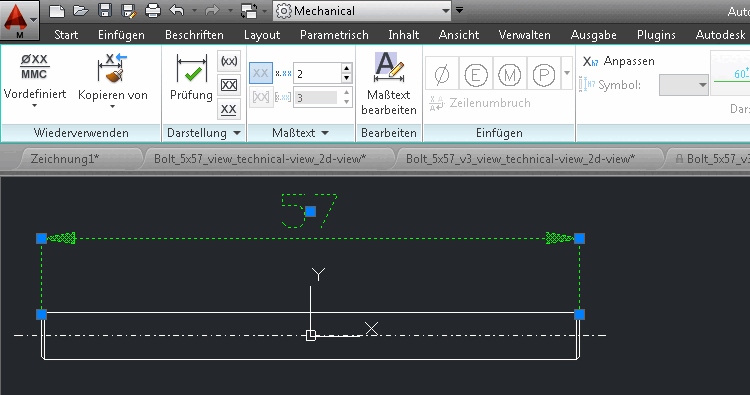

          Se si utilizza questa opzione, la quotatura viene creata come una "vera" quotatura. Dopo la selezione, viene visualizzata la finestra di dialogo corrispondente.

          Figura 3.805.

        • Solo dimensioni risolte [Only exploded dimensionings]:

          Le dimensioni e i testi vengono generati solo come elementi singoli.

    • Impostazioni di linee e colori:

      Per impostazione predefinita, le impostazioni sono impostate per layer. Le impostazioni dei colori e delle linee dipendono quindi a) dalle impostazioni dei livelli del sistema CAD o b) dalle impostazioni della pagina della scheda Livelli [Layers]. È possibile selezionare esplicitamente altre impostazioni per linee e colori nelle caselle di riepilogo, che sovrascrivono le impostazioni dei layer.
