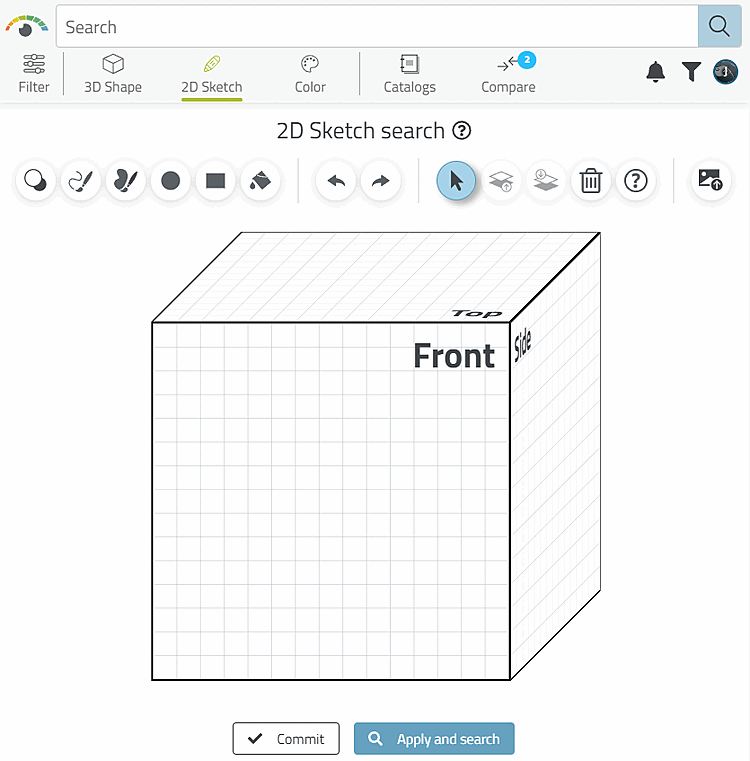

Aprire la ricerca degli schizzi facendo clic su Schizzo 2D [2D Sketch].

-> Si apre la ricerca degli schizzi 2D [2D Sketch search] con il cubo per l'inserimento di un massimo di 3 schizzi.

Figura 8.80.

Clic sul pulsante immagine Caricare. [Upload image]

-> Si apre una finestra di Explorer.

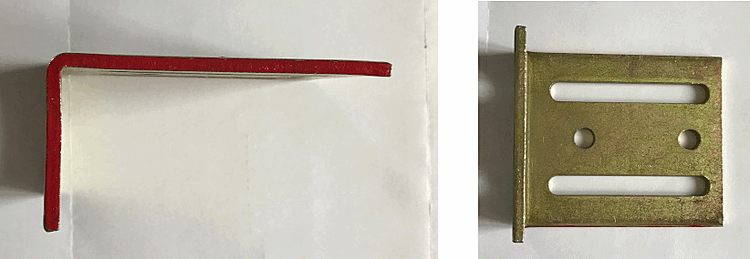

Selezionare l'immagine desiderata e fare clic su Apri.

-> Si apre l' anteprima [Preview].

Figura 8.81.

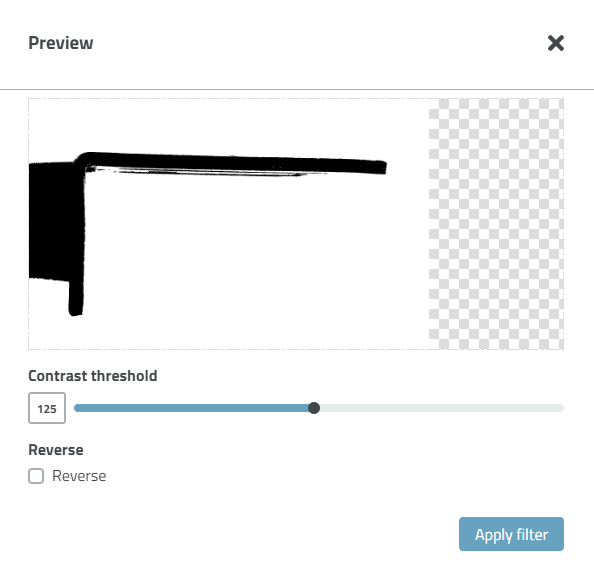

Regolare il cursore sotto la voce Soglia di contrasto [Contrast threshold] in modo che l'ombra scompaia.

Figura 8.82.

Fare clic su Applica filtro [Apply filter].

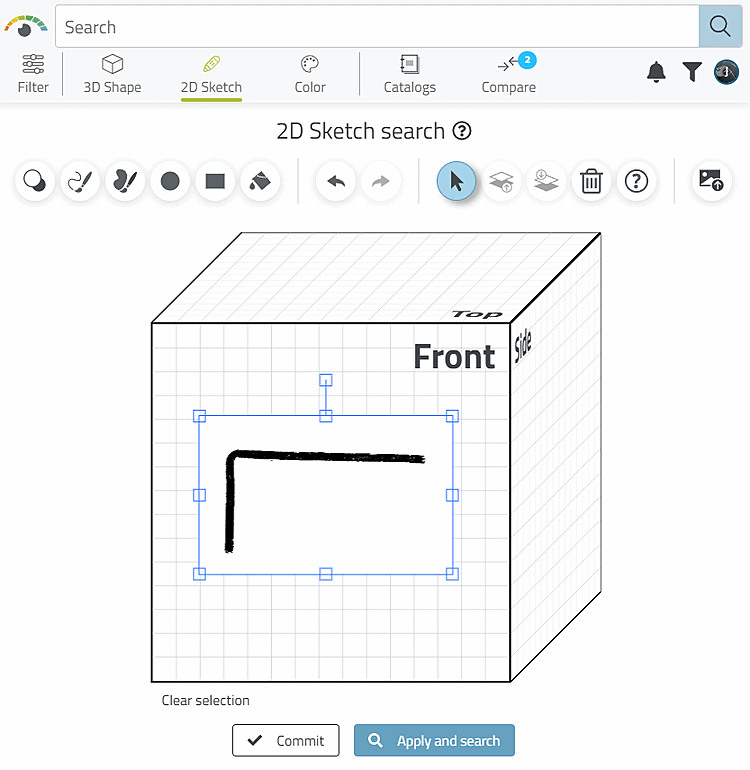

-> L'immagine di anteprima viene inserita nella parte anteriore del cubo.

Figura 8.83.

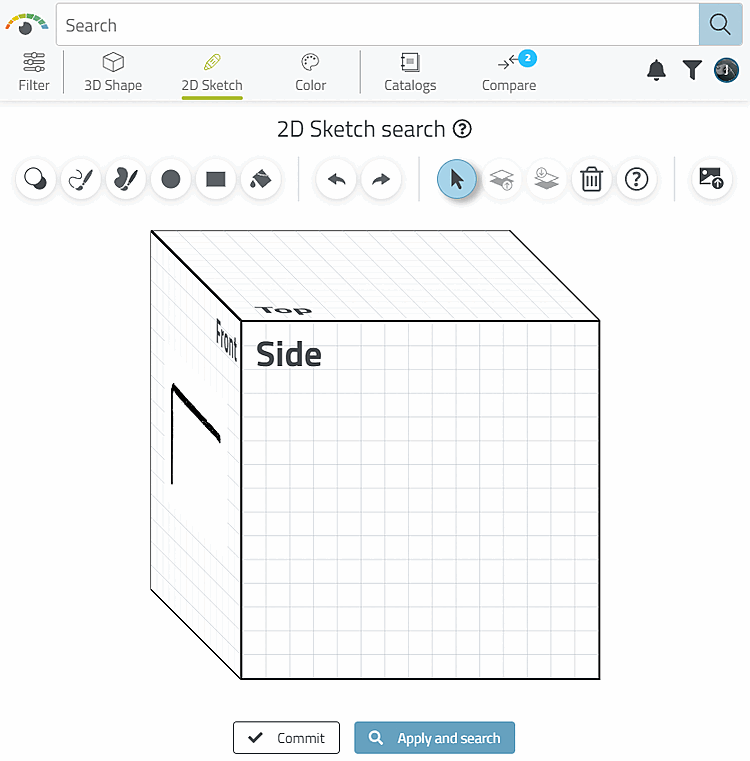

Fare clic su Pagina [Side] per ruotare in avanti la vista laterale.

Figura 8.84.

Clic Carica nuovamente [Upload image] pulsante immagine e carica la seconda immagine.

-> Si apre l' anteprima [Preview].

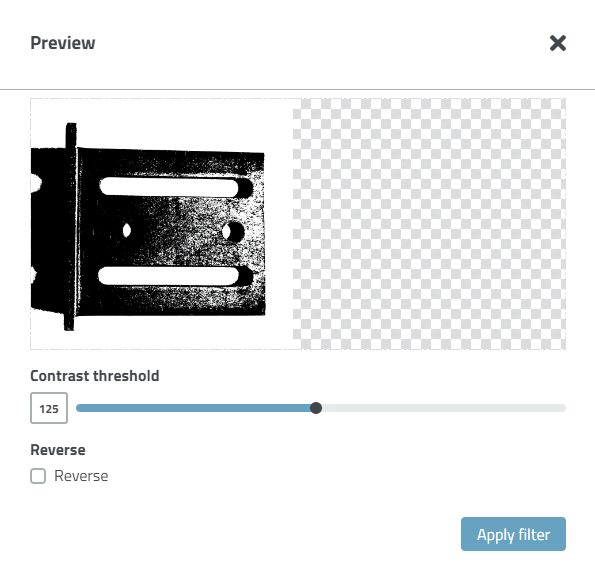

Regolare il cursore della soglia di contrasto [Contrast threshold] in modo che l'ombra scompaia.

Se questo non funziona senza che scompaiano anche dettagli importanti dell'immagine, inserire l'immagine con la migliore impostazione possibile facendo clic su Applica filtro [Apply filter].

Figura 8.85.

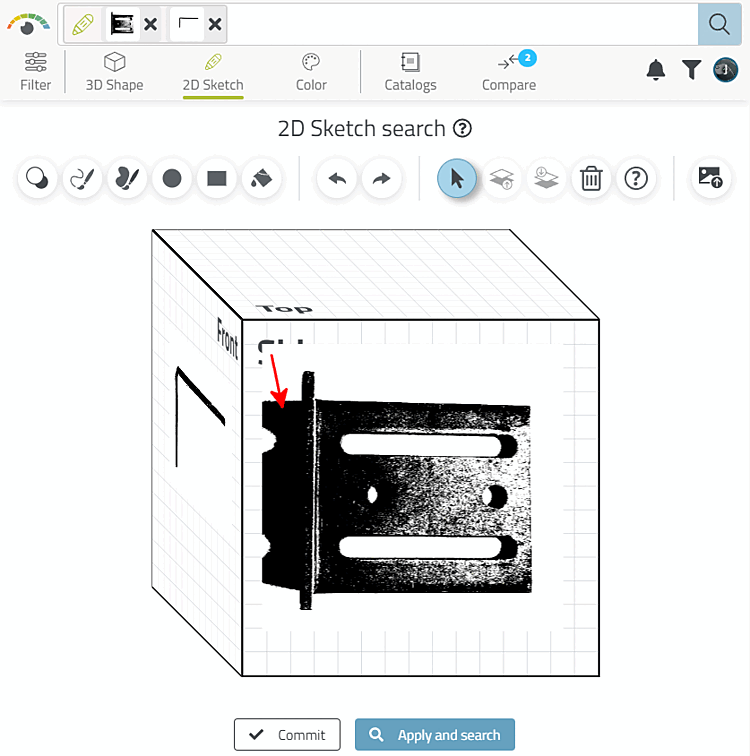

-> Viene inserita l'immagine di anteprima.

Figura 8.86.

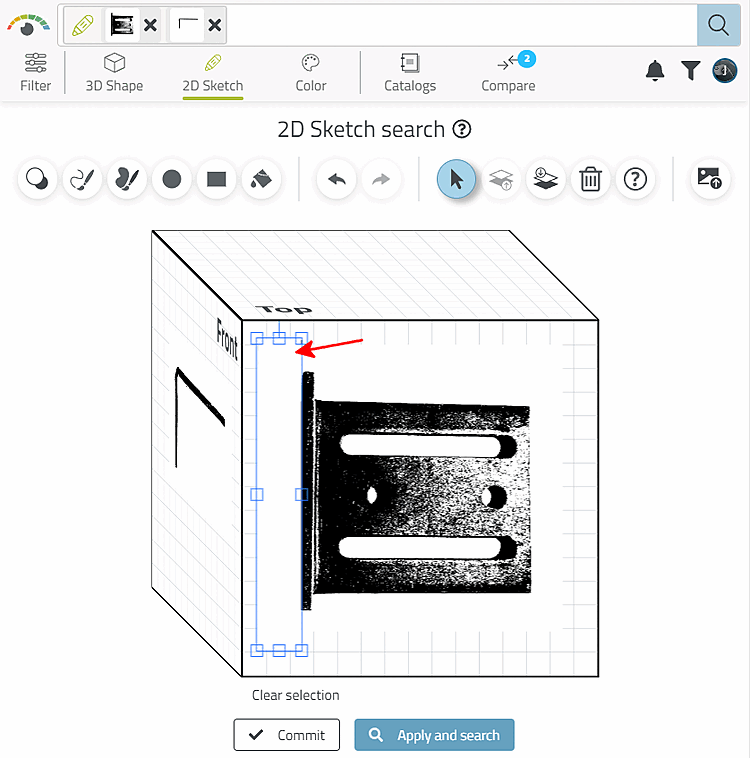

Clic sul pulsante rettangolo [Rectangle] e Basta coprire l'ombra con un rettangolo bianco.

Figura 8.87.

Fare clic su Applica e cerca [Apply and search].

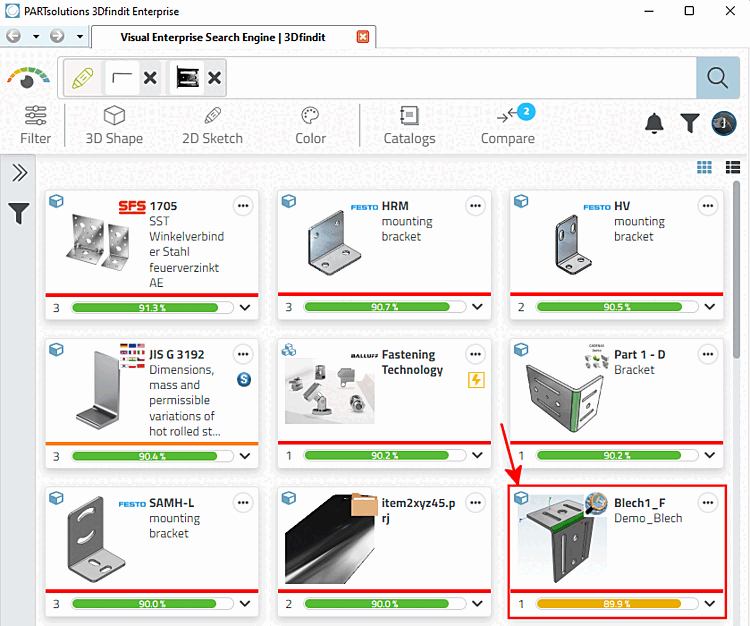

-> I risultati sono elencati e il pezzo che si sta cercando è tra i primi risultati.

Figura 8.88.
