Le seguenti istruzioni di progettazione servono a creare simboli standardizzati che possono essere utilizzati in diverse scale.

Creare simboli singoli di dimensioni comprese tra 100x100 e 150x150 mm come cornici esterne dei simboli.

Ciò significa che i simboli sono ancora facilmente riconoscibili in scale fino a 1:100.

Creare gruppi di simboli o simboli compositi, corrispondenti a una cornice esterna fino a dieci volte più grande, da 1000x1000 a 1500x1500 mm.

Mantenere la larghezza delle linee il più possibile ridotta, in modo che i simboli siano ancora riconoscibili a 1:1, ma non si fondano in un unico punto a 1:100.

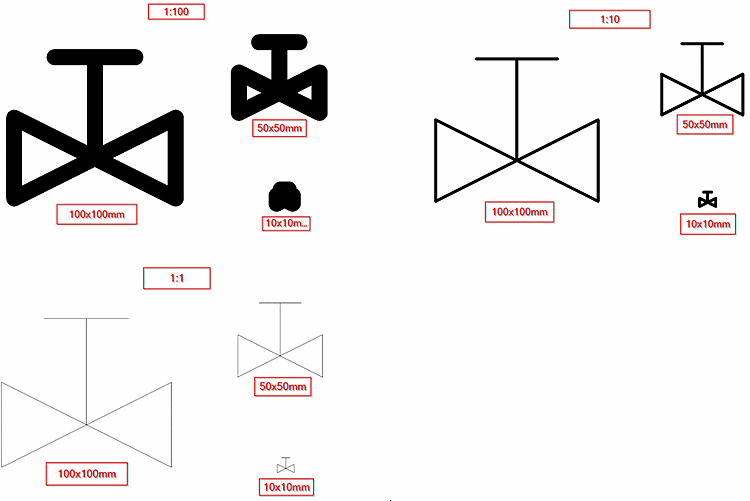

Stesso simbolo in vista di scale diverse

Figura 5.1353.
