3.1.6.4.8. Ricerca del colore

3.1.6.4.8.1. Ricerca dei colori: le cose più importanti in un colpo d'occhio

Descrizione funzionale

Se nei cataloghi vengono utilizzati i colori per la visualizzazione dei pezzi, è possibile utilizzare la ricerca per colore [Color Search], come unico metodo di ricerca o in combinazione con altri metodi, per aumentare ulteriormente la qualità dei risultati della ricerca.

Procedura

La ricerca dei colori [Color Search] contiene due opzioni: È possibile specificare i colori direttamente tramite una tavolozza di colori o caricare un modello di immagine da cui vengono scansionati i colori pertinenti. Per distribuzioni di colori più complesse, è preferibile specificare un file immagine.

Selezionare direttamente il colore:

Selezionare la pagina della scheda Colori [Colors].

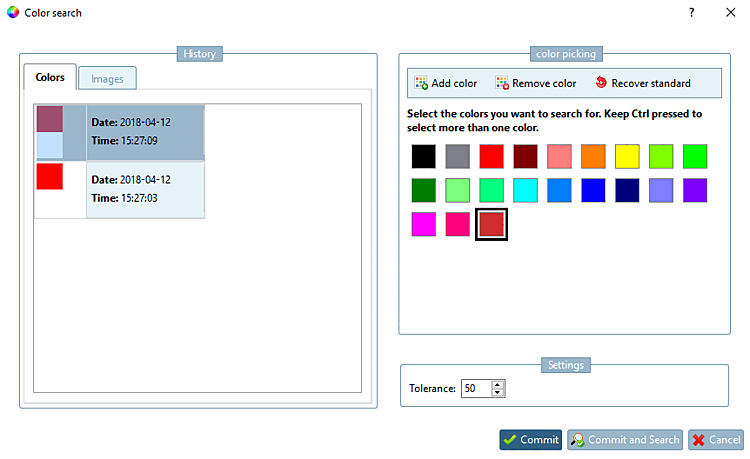

Figura 3.273. Ricerca dei colori [Color Search]: pagina della scheda Colori [Colors]
Selezionare il colore o la combinazione di colori desiderata nell'elenco dell'area di dialogo Gradiente [History] o selezionare il colore desiderato nella scala dei colori (selezione multipla con il tasto Ctrl).
Se non riesci a trovare il colore giusto, clicca su colore e [Add color] determinare il colore appropriato nella finestra di dialogo Selettore colore [color picking].
Determinare la tolleranza [Tolerance].
La tolleranza si riferisce alla deviazione dal valore RGB(rosso, verde, blu).
Esempio: quando si cerca il valore RGB {230, 20, 20}, cioè un tono rossastro, con una tolleranza di 10, vengono trovati tutti i colori del seguente intervallo.
```
220   <= R <=  240 und
 10   <= G <=   30 und
 10   <= B <=   30
```

Chiudere la finestra di dialogo Ricerca colore [Color Search] con Applica [Commit].

Subentrare [Commit]

Accetta tutte le modifiche e chiude la finestra di dialogo.

Avviare quindi la ricerca dei colori [Color Search] con Avvia ricerca [Start search].

Accettare e cercare [Commit and Search]

Chiude la finestra di dialogo e avvia immediatamente la ricerca dei colori [Color Search].

Annullamento [Cancel]

Chiude la finestra di dialogo e non accetta alcuna modifica.

-> I risultati della ricerca sono elencati di seguito.

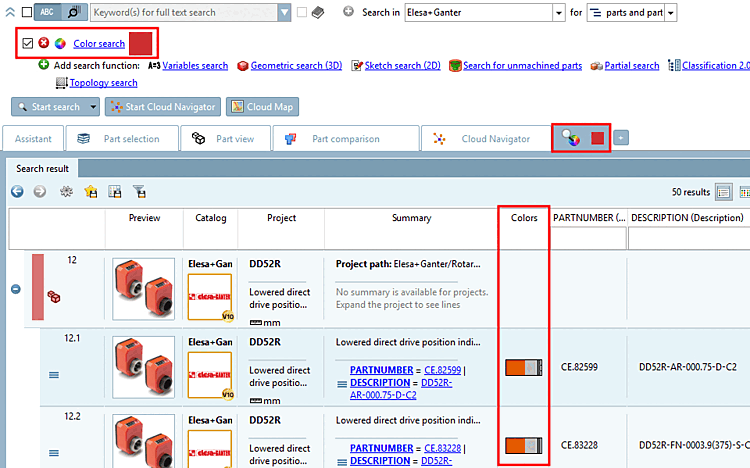

Figura 3.274. Nella colonna "Colori [Colors]" è possibile visualizzare la percentuale del/i colore/i desiderato/i.

	Nota
	Non lasciatevi confondere da un'immagine di anteprima di colore diverso.

Il colore corretto del componente che si sta cercando è visibile nella colonna Colori [Colors] e nella vista dei pezzi [Part view].

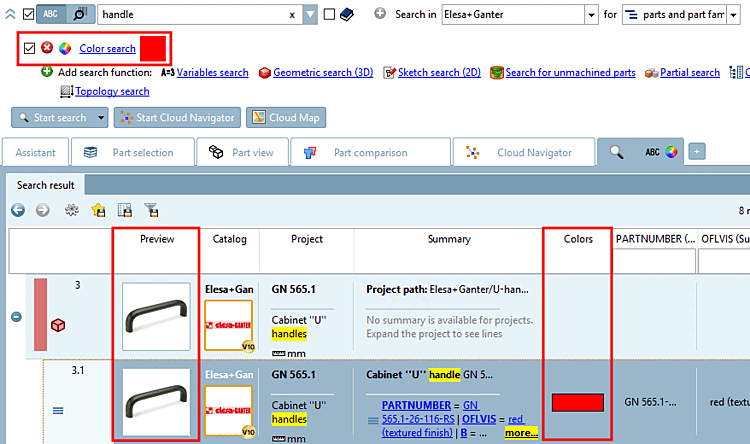

Figura 3.275. Colonna "Colori [Colors]"

Figura 3.276.

Selezionare il file immagine per il confronto dei colori [Select image for color comparison]:
Per distribuzioni di colore più complesse, è preferibile specificare un file immagine.
1. Selezionare la pagina della scheda Immagini [Images].
2. Selezionare il file immagine desiderato nell'elenco dell'area di dialogo Cronologia [History].
  Oppure carica qualsiasi file immagine Utilizzo pulsante File immagine apri [Open image] tramite Explorer o aggiungi direttamente un'immagine utilizzando il pulsante Off appunti [From clipboard]. -> Apparirà quindi l'immagine anche a sinistra nell'area di dialogo Cronologia [History].

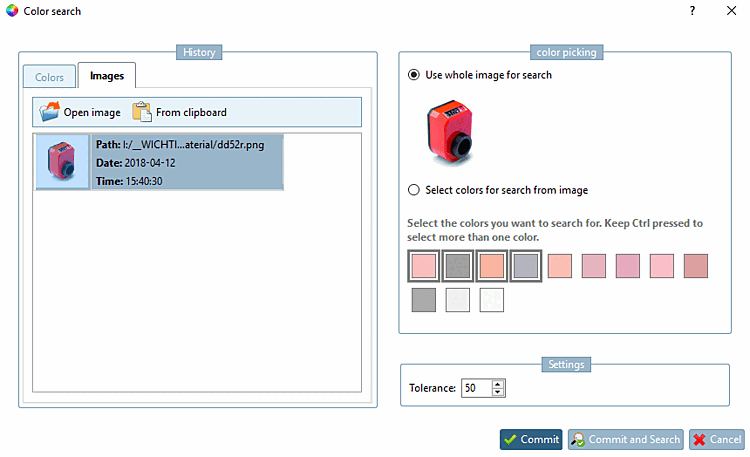

  Figura 3.277.
3. Definire la modalità di selezione del colore [color picking]:
  - Utilizzare l'intera immagine per la ricerca [Use whole image for search]
    I 4 colori migliori vengono calcolati automaticamente e sono attivati di default.
  - Selezionare i colori per la ricerca dall'immagine [Select colors for search from image]
    Selezionare i colori da ricercare. Tenere premuto il tasto Ctrl per selezionare più colori.
4. Chiudere la finestra di dialogo Ricerca colore [Color Search] con Accetta [Commit] o Accetta e cerca [Commit and Search].
  -> I risultati della ricerca sono elencati di seguito.
