Con la V12, oltre ai modelli creati manualmente, è possibile crearli in modo semplificato utilizzando una procedura guidata. In precedenza era possibile solo il metodo manuale.

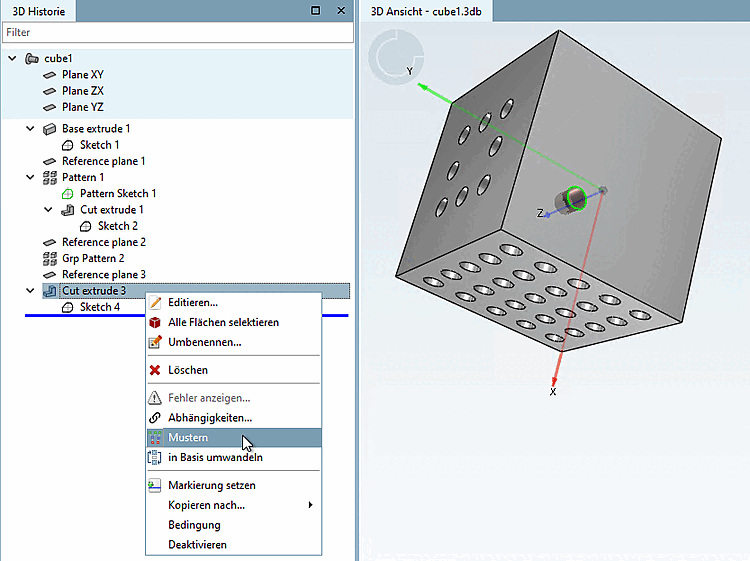

Richiamare la procedura guidata utilizzando il comando del menu contestuale Modelli [Apply pattern]. Sezione 7.6.2.10.1, “ Esempio di procedura guidata ” I dettagli sono disponibili su .

Figura 7.130.

Le feature create con la procedura guidata sono etichettate nella cronologia 3D [3D History] con il termine Grp Pattern, quelle create manualmente con il termine Pattern.

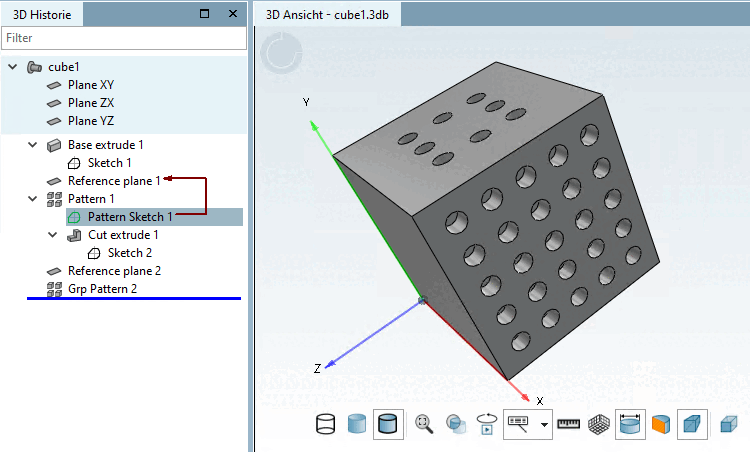

Figura 7.131. Il modello superiore "Pattern 1" è stato creato con la procedura guidata, quindi convertito in un modello da modificare manualmente (poiché un elemento doveva essere rimosso), mentre il modello laterale "Grp Pattern 2" è stato creato con la procedura guidata.

Per i modelli creati con la procedura guidata (Grp Pattern ), richiamare la procedura guidata con il comando Modifica. [Edit...].. del menu contestuale. I modelli creati manualmente possono essere modificati con Modifica [Edit...]... al livello Schizzo del modello.

Figura 7.132. Schema di gruppo -> Modifica [Edit...]...

Figura 7.133. Schizzo -> Modifica [Edit...]...

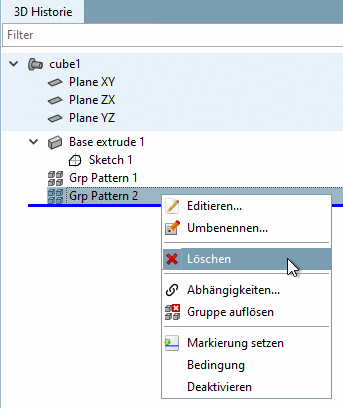

È possibile utilizzare il comando Espandi gruppo [Dissolve group] del menu contestuale per espandere un disegno creato con la procedura guidata in un disegno manuale, dopo di che può essere modificato solo manualmente. Non è possibile annullare il lavoro con la procedura guidata. Il disegno si comporta quindi come un disegno creato completamente manualmente. Questo ha senso solo se il disegno deve essere modificato manualmente in un disegno irregolare (ad esempio, eliminando singoli elementi del disegno). Sezione 7.6.2.10.2.3, “Modelli irregolari ” Vedere .

I campioni creati manualmente possono essere modificati solo manualmente.

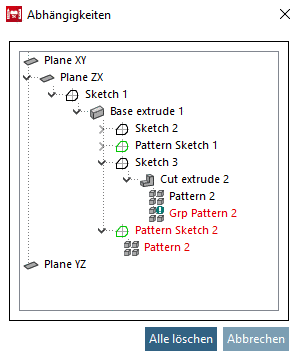

Eliminazione di modelli (modello di gruppo o modello )
