3.1.7.4.1. Ricerca geometrica sullo sfondo

La ricerca geometrica è costantemente attiva in background nel PARTdataManager.

Le parti trovate simili al componente attualmente aperto vengono proposte immediatamente.

È possibile lavorare indisturbati, configurare i pezzi, creare una derivazione 2D, ecc.

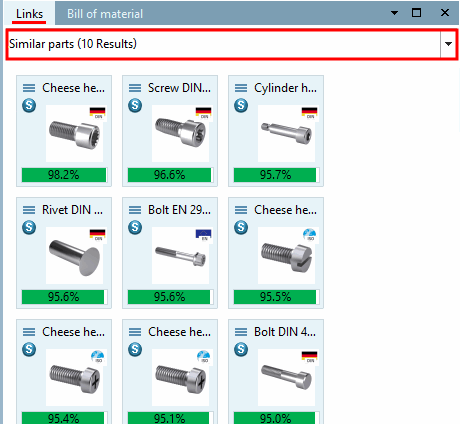

Le parti geometricamente simili sono visualizzate in Riferimenti [Links] -> Parti simili [Similar parts].

Fare doppio clic su un componente per caricarlo direttamente.

Figura 3.721.

  • Funziona anche con i pezzi della propria libreria di pezzi [Own parts library]

  • Può essere spento se necessario.

  • Il catalogo viene visualizzato come immagine di anteprima nei risultati della ricerca.

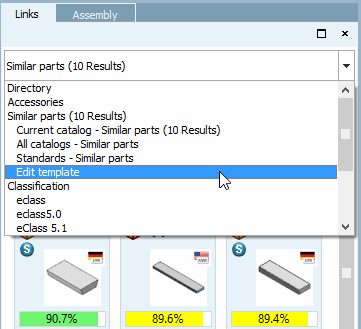

  • È possibile utilizzare la sottovoce Modifica modelli per [Edit template] configurare dove esattamente e con quale somiglianza minima deve avvenire la ricerca (i dettagli sono riportati di seguito).

    Figura 3.722.

    -> Si apre la corrispondente finestra di dialogo Gestione modelli [Manage templates].

    Finestra di dialogo "Gestisci modelli [Manage templates]

    Figura 3.723. Finestra di dialogo "Gestisci modelli [Manage templates]

    Vengono elencati i modelli esistenti. È ora possibile apportare le seguenti modifiche:

    • Nome [Name]:

      Fare doppio clic sul campo desiderato nella colonna Nome [Name]. È quindi possibile modificare il nome visualizzato del modello.

    • Modello di ricerca [Search template]:

      Fare doppio clic nel campo desiderato nella colonna Modello di ricerca [Search template]. È quindi possibile selezionare il modello desiderato nel campo dell'elenco.

    • Somiglianza minima [Minimum similarity]:

      Nella colonna Somiglianza minima [Minimum similarity], fare doppio clic sul campo desiderato e impostare il valore desiderato utilizzando i tasti freccia.

    • Numero di risultati [Result count]:

      Nella colonna Numero di risultati [Result count], fare doppio clic nel campo desiderato e impostare il numero massimo di risultati desiderato utilizzando i tasti freccia.

    • Area di ricerca [Search range]:

      Fare doppio clic nel campo desiderato nella colonna Intervallo di ricerca [Search range]. È quindi possibile specificare l'intervallo di ricerca nel campo dell'elenco.

    Puoi anche aggiungere modelli o rimuovi e determina il modello predefinito.

    Il modello predefinito viene utilizzato se non si utilizzano i modelli rientrati, ovvero se non c'è un modello speciale, ma l'elemento Parti simili è [Similar parts] di un livello superiore.
