7.9.3.7.5.  Inserire il foro asolato
[Nota]Nota

Questa funzione è ufficialmente disponibile solo per le versioni future ed è solo una versione di prova interna con la V12.8 ed è quindi nascosta nella versione standard.

Figura 7.687.

  1. Attivare l'utensile foro scanalato . [Insert slotted hole]

  2. Selezionare la posizione del primo semicerchio. Può essere un clic libero o un punto di riferimento.

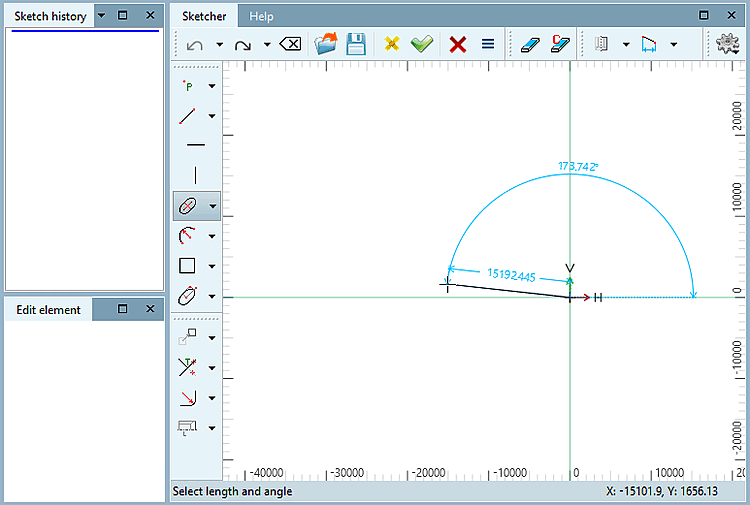

    È stata selezionata la posizione del primo semicerchio

    Figura 7.688. È stata selezionata la posizione del primo semicerchio

  3. Il secondo clic definisce la posizione del secondo semicerchio del foro scanalato. Con il terzo clic è possibile selezionare la larghezza della scanalatura.

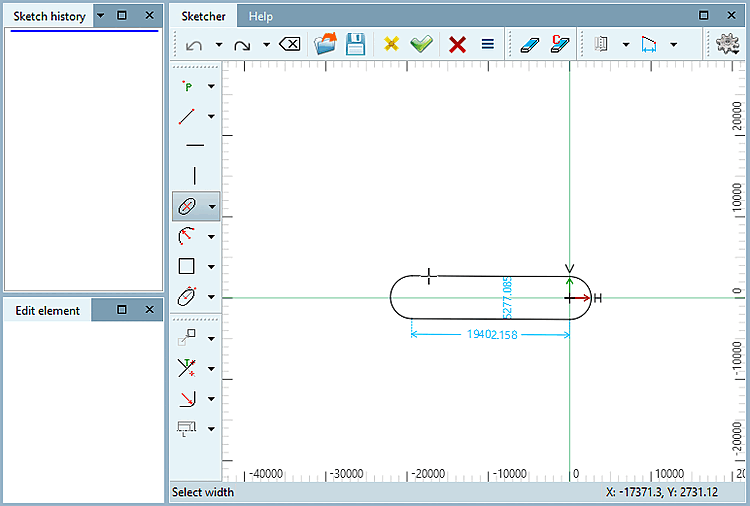

    La posizione del secondo semicerchio è stata selezionata, la larghezza è ancora in fase di determinazione.

    Figura 7.689. La posizione del secondo semicerchio è stata selezionata, la larghezza è ancora in fase di determinazione.

A seconda che sia stato utilizzato un punto di riferimento o un clic libero, le due finestre Cronologia schizzo [Sketch history] e Modifica elemento [Edit element] mostrano campi di immissione diversi.

[Nota]Nota

Il punto di riferimento può essere qualsiasi punto dello schizzo, ad esempio il punto finale di una linea o il centro di un cerchio.

Ciò significa che esistono in totale quattro opzioni diverse per definire un foro con scanalatura:

  • LEGGE - Lunghezza, angolo e larghezza

    La fessura viene creata con tre clic liberi sull'area di disegno. I valori possono poi essere regolati tramite la finestra Modifica elemento [Edit element].

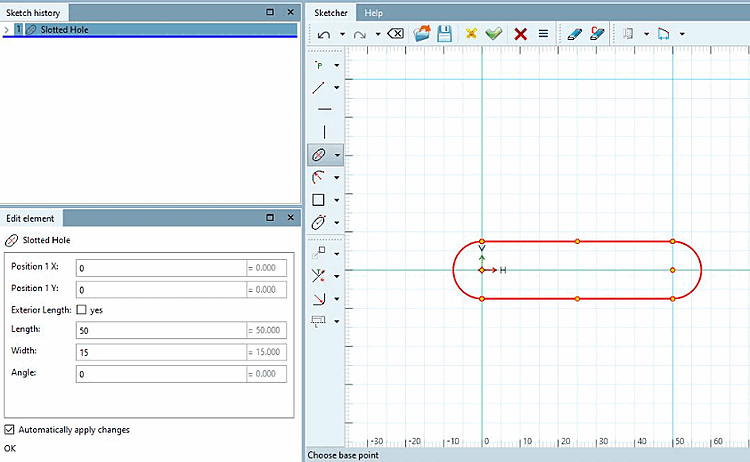

    Slot definito dai clic gratuiti

    Figura 7.690. Slot definito dai clic gratuiti

  • PW - punto (per lunghezza e angolo) e larghezza

    Il primo punto viene selezionato liberamente nell'area di disegno. Il secondo punto è un punto di riferimento, che viene selezionato facendo clic su di esso. La larghezza può essere selezionata con il terzo clic libero.

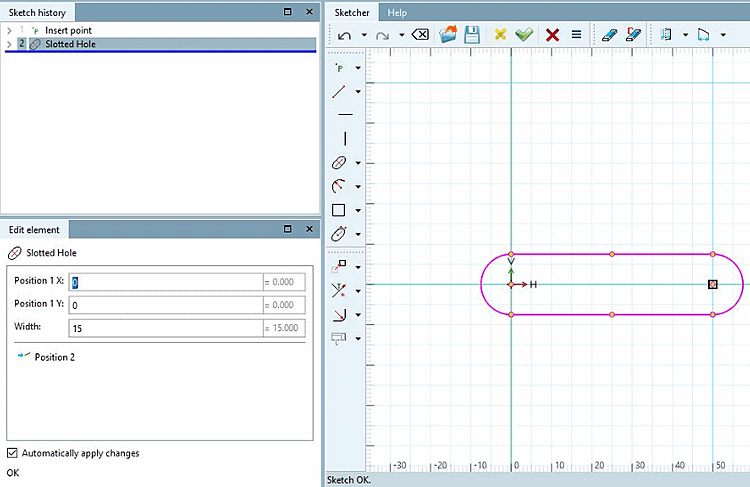

    Foro oblungo definito da un punto e da due scatti liberi

    Figura 7.691. Foro oblungo definito da un punto e da due scatti liberi

  • LAP - lunghezza, angolo e punto (per la larghezza)

    La fessura è definita da due punti liberamente selezionati, che specificano la lunghezza e l'angolo. Il terzo punto per la larghezza è un punto di riferimento.

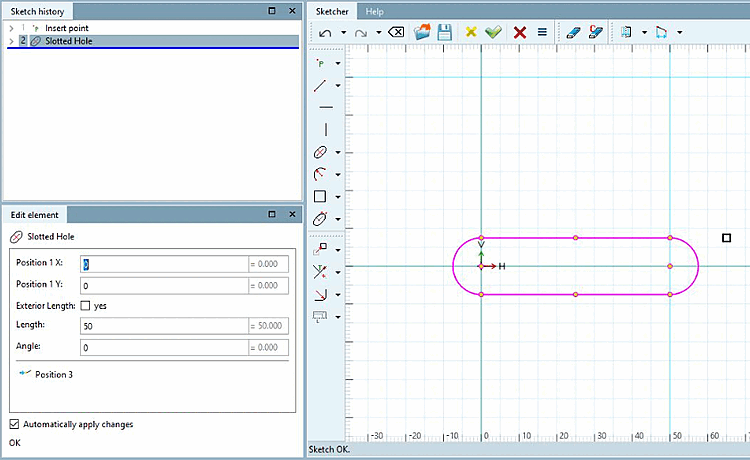

    Una fessura definita da due scatti liberi e da un punto di riferimento per la larghezza

    Figura 7.692. Una fessura definita da due scatti liberi e da un punto di riferimento per la larghezza

  • PP - punto (per lunghezza e angolo) e punto (per larghezza)

    Dopo il primo clic, vengono visualizzati gli altri due punti di riferimento dello schizzo.

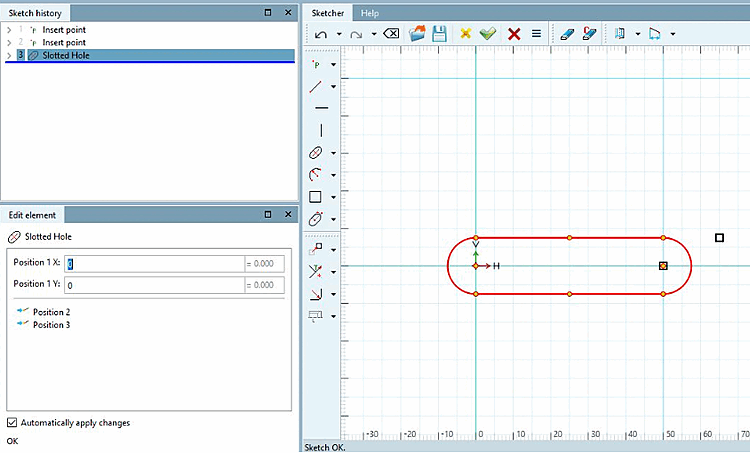

    Foro oblungo, definito da 2 punti

    Figura 7.693. Foro oblungo, definito da 2 punti
