1.3.7.2. Requisiti / opzioni di impostazione

  • La funzione parte nella [Classify part] barra degli strumenti CAD o nella barra degli strumenti Menu CAD 3Dfindit.

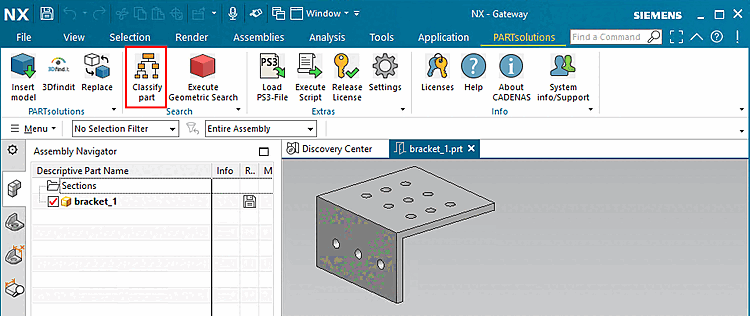

    Chiamata: Esemplare in NX

    Figura 1.472. Chiamata: Esemplare in NX

    A tale scopo, il CAD Il file di configurazione if<cadname>.cfg, nel blocco [ UI], nella chiave MN_valid in qualsiasi punto valore "classificare".

    MN_valid=insert3d,cadconnector,seamless,richclient,replace3d,history,openproject,loadpsx,
    geosearch,partialsearch,classify,execlivesearch,togglelivesearch,documentscan,eventmgr,
    settings,licenseshow,support,help,about,repeat,execscript,licenserelease,topsearch,
    nativecheckin,info

  • La licenza corrispondente per la procedura guidata di classificazione [Classification Wizard] deve essere disponibile, altrimenti verrà visualizzato un messaggio di errore.

    Messaggio di errore

    Figura 1.473. Messaggio di errore

  • L'indice geometrico deve essere aggiornato.

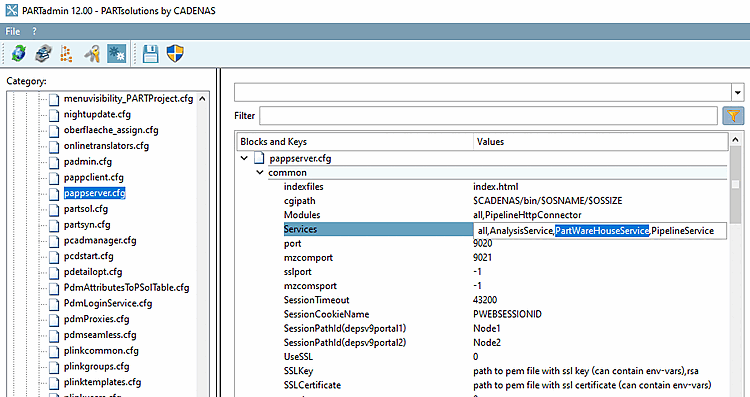

  • Il servizio PARTwareHouse deve essere installato nel File di configurazione pappserver.cfg, inserito nel blocco common sotto Services con valore PartWareHouseService essere.

    Figura 1.474.

  • Deve essere disponibile un catalogo con una struttura di classi esistente.

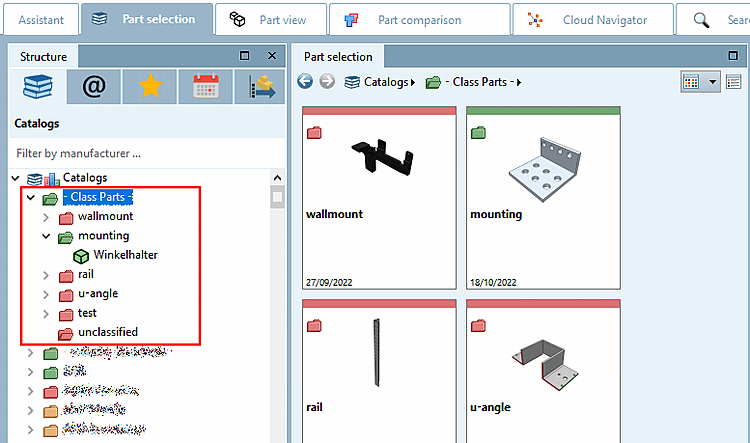

    Struttura della classe utilizzata in questo esempio.

    Figura 1.475. Struttura della classe utilizzata in questo esempio.

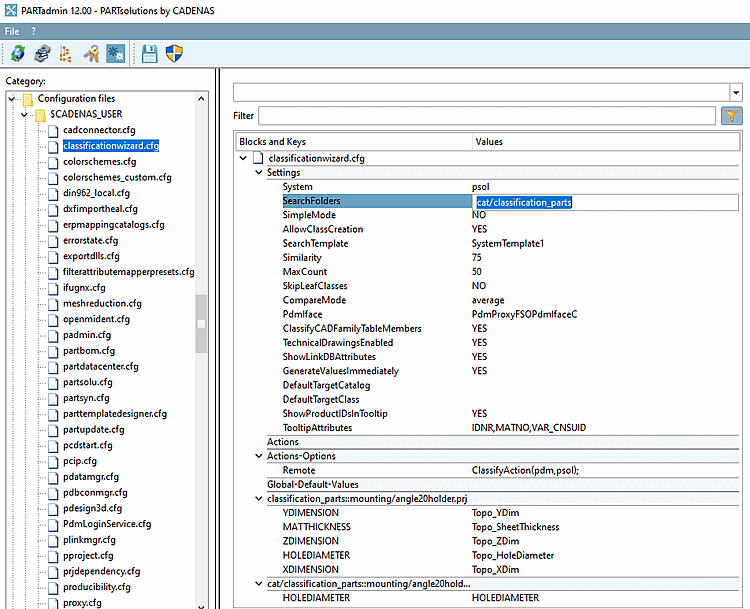

    Entra nel catalogo in $CADENAS_USER\classificationwizard.cfg -> Blocca Settings -> SearchFolders chiave.

    cat/catalogname

    Figura 1.476.

  • Per garantire che il sistema CAD non si fermi dopo ogni Il processo di classificazione è terminato, ai sensi del $CADENAS_SETUP/pdmProxies.cfg, Blocca PdmProxyTranslator la chiave BatchMode a 0 (il valore predefinito è 1).

  • A seconda del tipo di installazione, potrebbe essere necessario avviare PARTapplicationServer come servizio (non necessario per l'uso locale tramite CD offline).

    Figura 1.477.
