4.15.3.1.2. Stato dopo l'aggiornamento a Bikecompany V2 e prima dell'elaborazione con Update Manager

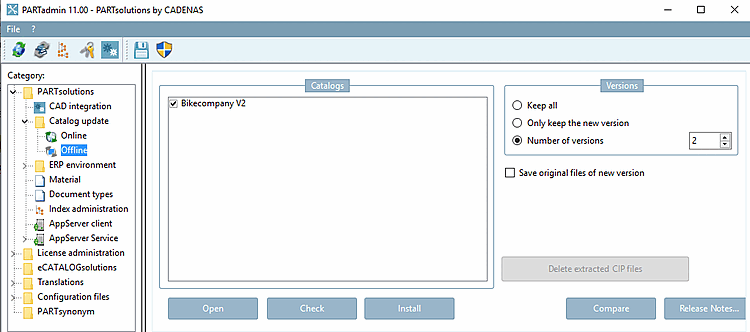

  1. Installare Bikecompany V2 caricando prima il catalogo tramite Open e poi cliccando su Install.

    Figura 4.250.

    -> Si apre la finestra di dialogo Installazione CIP [CIP Installation].

    Figura 4.251.

  2. Sezione 4.15.2, “Controllo standard dei problemi di assegnazione nel LinkDB ”In questo esempio, viene utilizzata l'opzione No - installa immediatamente [No - Install now]. Per informazioni sull'opzione Sì - controlla i cataloghi [Yes - Check Catalog], consultare .

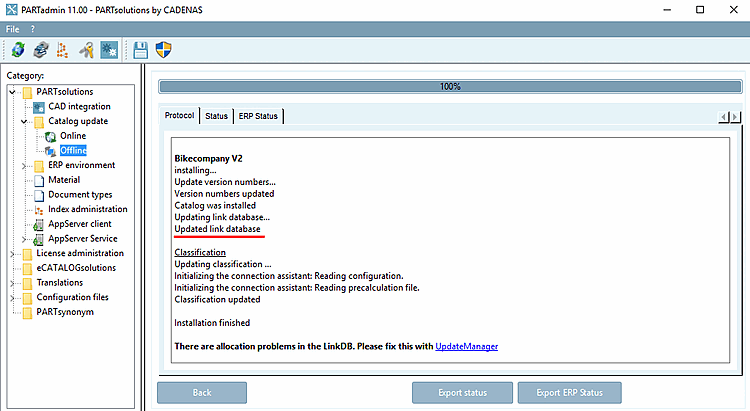

    Assicurarsi che nella finestra di dialogo del log venga visualizzato il messaggio Link database has been updated [Updated link database].

    Figura 4.252.

    Se questo messaggio non appare, significa che durante l'installazione non è stata stabilita una connessione al database dei collegamenti.

  3. Non fare clic sul link "UpdateManager" sotto "Si sono verificati problemi di assegnazione nel LinkDB. Si prega di risolverli nell'UpdateManager [There were mapping problems in the LinkDB. Please correct these in the UpdateManager.]". Sezione 4.15.3.1.3, “Modifica nella Gestione aggiornamenti ”Per una comprensione più approfondita, si veda la situazione in PARTlinkManager e PARTdataManager. Le modifiche vengono poi apportate nell' UpdateManager, come descritto in .

    Per prima cosa aprire PARTlinkManager e fare clic sul pulsante Query per aggiornare la vista.

    Inserire"bike*" nel filtro della colonna del progetto PSOL [PSOL Project] per visualizzare solo le righe dei progetti da modificare.

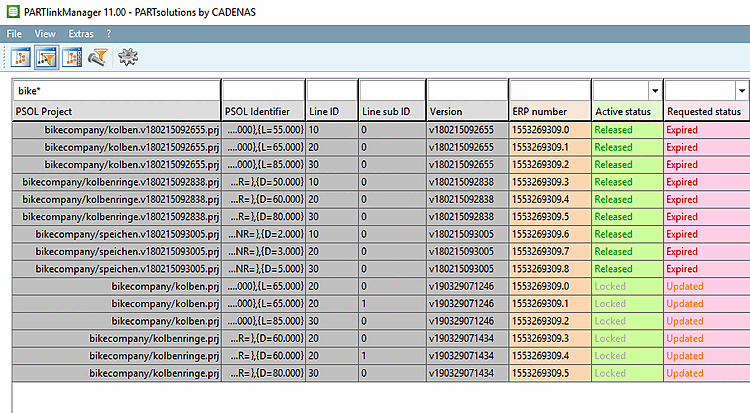

    Stato attuale [Active status] e stato richiesto [Requested status] prima dell'elaborazione nel Gestore aggiornamenti

    Figura 4.253.  Stato attuale [Active status] e stato richiesto [Requested status] prima dell'elaborazione nel Gestore aggiornamenti

    [Nota]Nota

    Cliccando sull'icona Vecchia Nascondi le versioni dei componenti [Hide old versions of parts] solo le versioni correnti versioni, ovvero quelle che sono incluse nel nome del progetto non contengono un numero di versione.

    Modifiche in PARTlinkManager

    • Colonna Progetto PSOL [PSOL Project]:

      La versione attuale contiene solo 6 record di dati ("Spoke" non è più disponibile). I record di dati della vecchia versione sono identificati nella colonna PSOL Project dal numero di versione nel nome del progetto. La versione attuale non ha un numero di versione nel nome.

    • Colonna dello stato attuale [Active status]:

      La dicitura "Rilasciato [Released]" viene ancora visualizzata per i vecchi progetti prima che vengano elaborati dal Gestore aggiornamenti.

      La dicitura "Bloccato [Locked]" viene ancora visualizzata per i progetti correnti prima che vengano elaborati dal Gestore aggiornamenti.

      Figura 4.272, “ Stato attuale [Active status] e stato richiesto [Requested status] dopo l'elaborazione nel Gestore aggiornamenti”Confrontare lo stato dopo l'elaborazione in .

    • Colonna di stato richiesta [Requested status]:

      Per i vecchi progetti viene visualizzato "Scaduto [Expired]".

      La dicitura "Rinnovato [Updated]" viene ancora visualizzata per i progetti correnti prima che vengano elaborati dal Gestore aggiornamenti.

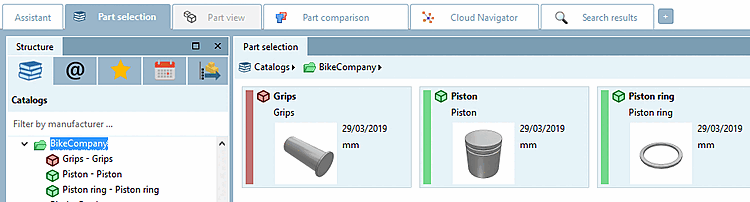

  4. Passare al PARTdataManager:

    Figura 4.254.

    Modifiche nel PARTdataManager

    • Figura 4.246, “Catalogo PARTdataManager "Bikecompany" V1”Il progetto "Speiche" non esiste più (vedi ).

      Il progetto "Maniglie" è stato aggiunto (semaforo rosso perché non sono ancora stati assegnati ERP_PDM_NUMBER).

    • Nel PARTdataManager si può scegliere se caricare la versione precedente o quella attuale (la nuova versione installata).

      Nel progetto "Piston", aprire il comando del menu contestuale Versioni [Versions].

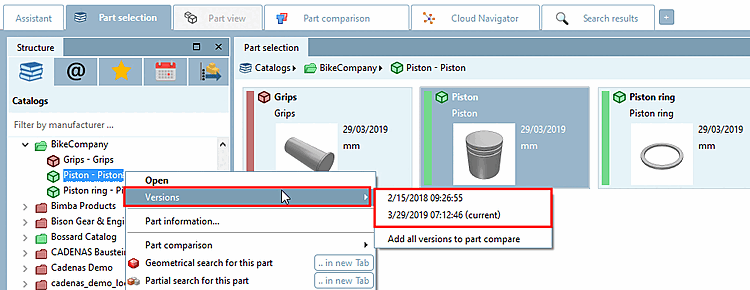

      Dopo un aggiornamento, le versioni precedentemente installate possono essere aperte tramite il comando del menu contestuale "Versioni [Versions]", a condizione che durante l'installazione sia stata selezionata l'opzione "Mantieni tutto [Keep all]" o "Numero di versioni [Number of versions]".

      Figura 4.255. Dopo un aggiornamento, le versioni precedentemente installate possono essere aperte tramite il comando del menu contestuale "Versioni [Versions]", a condizione che durante l'installazione sia stata selezionata l'opzione "Mantieni tutto [Keep all]" o "Numero di versioni [Number of versions]".

      • Aprire la vecchia versione.

        PARTdataManager: vecchia versione "Piston" dopo l'aggiornamento, ma prima dell'elaborazione da parte di Update Manager

        Figura 4.256. PARTdataManager: vecchia versione "Piston" dopo l'aggiornamento, ma prima dell'elaborazione da parte di Update Manager

        [Nota]Nota

        Il display di stato (semaforo) è verde e corrisponde alla condizione di esportazione impostata (ERP_PDM_NUMERO disponibile).

      • Aprire la versione corrente.

        PARTdataManager: versione attuale "Piston" dopo l'aggiornamento, ma prima dell'elaborazione da parte di Update Manager

        Figura 4.257. PARTdataManager: versione attuale "Piston" dopo l'aggiornamento, ma prima dell'elaborazione da parte di Update Manager

        [Nota]Nota

        Nella nuova versione manca la caratteristica "Pistone 50".

        Il display di stato (semaforo) per "Pistone 100" è rosso, poiché questa caratteristica è stata aggiunta nella nuova versione e non ha ancora un ERP_PDM_NUMBER.
