3.2.3.1. Trasferimento di parti dal PARTdataManager

Ci si trova nel PARTdataManager aperto e si è selezionata una singola parte.

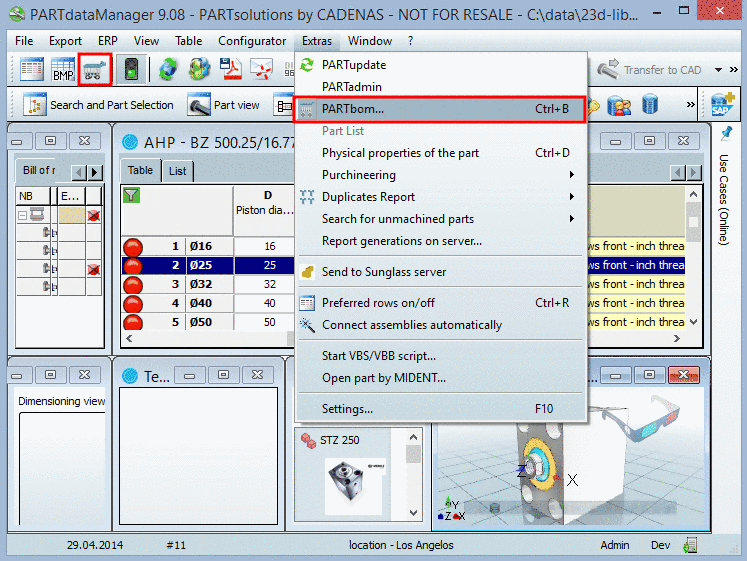

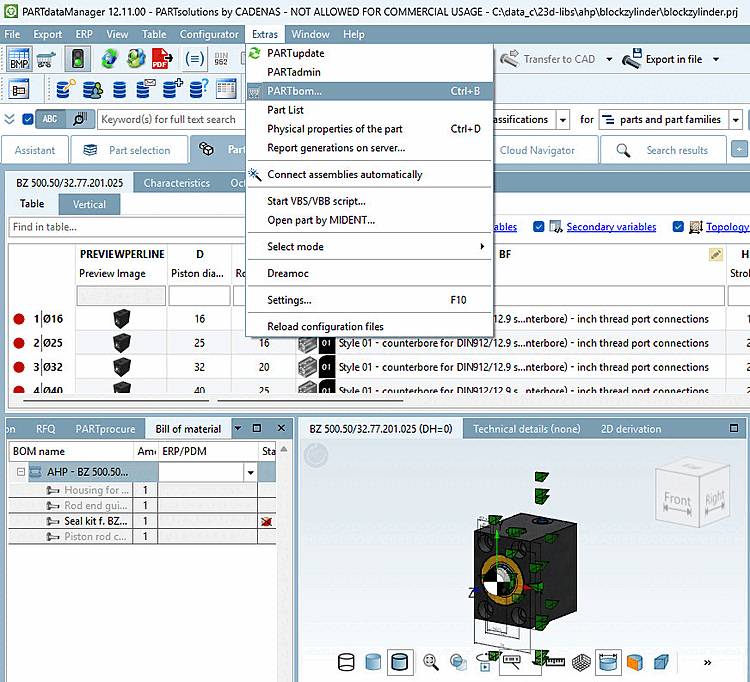

  1. Trasferire la parte selezionata a PARTbom facendo clic sul pulsante Trasferisci alla lista parti (PARTbom) [Transfer to Bill of Materials (PARTbom)].

    -> Viene visualizzata una finestra in cui è possibile inserire il numero di pezzi [Quantity].

    Specificare la quantità [Number of Parts] con cui creare il pezzo nell'elenco della distinta base e confermare con OK.

  2. -> PARTbom viene avviato e viene visualizzata la finestra di dialogo Seleziona elenco pezzi [Select bom file].

    Figura 3.1255.

    • Creare un nuovo elenco di parti [Create new bom file]

      PARTbom viene aperto vuoto.

    • Aprire l'elenco dei componenti esistente [Open existing bom file]

      Si apre una finestra di esplorazione in cui è possibile selezionare l'elenco dei pezzi esistenti desiderato.

    • Aprire l'ultimo elenco delle parti

  3. Opzionale: se sono disponibili vari modelli di formato di elenco, si apre la finestra Seleziona modulo d'ordine [Choose order form].

    Figura 3.1256.

    Selezionare il modello di formato di lista desiderato tra quelli disponibili e confermare con OK.

  4. -> PARTbom viene aperto e mostra la parte trasferita come sottodirectory della cartella Checkin [Check-in] nell'area del menu della vista gerarchica [Hierarchical view].

    Le aree dei menu Vista tabella [Table view] e Anteprima di stampa [Print preview] non contengono ancora informazioni sul componente.

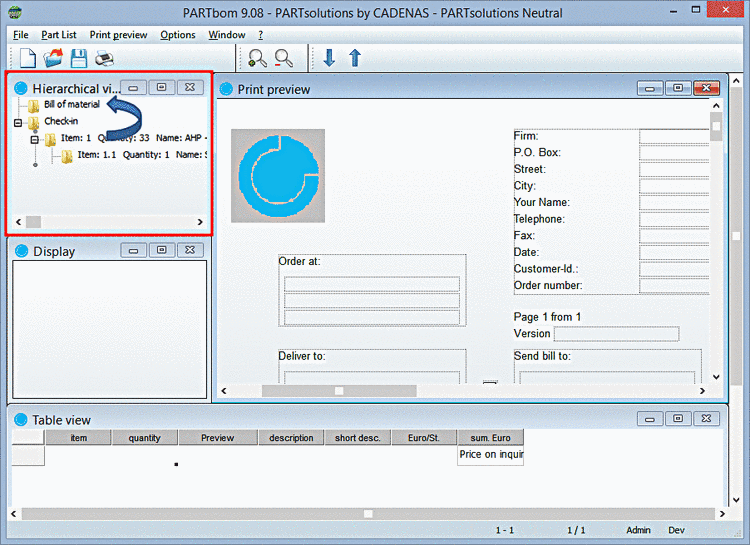

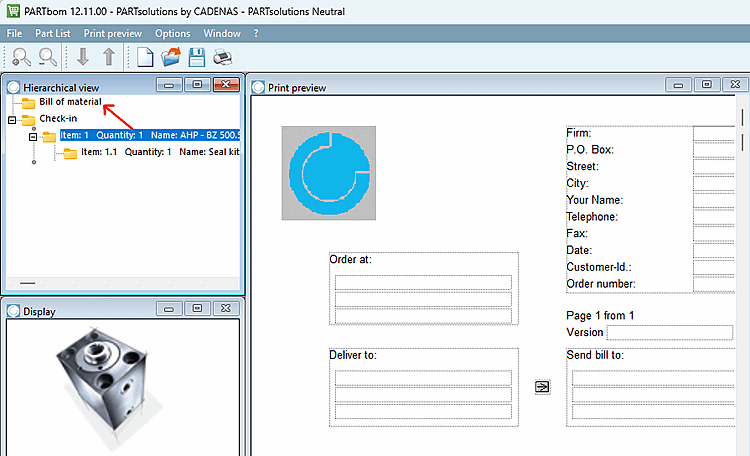

    Figura 3.1257.

    Trascinare i pezzi trasferiti da Checkin [Check-in] nella cartella Elenco pezzi [Bill of material].

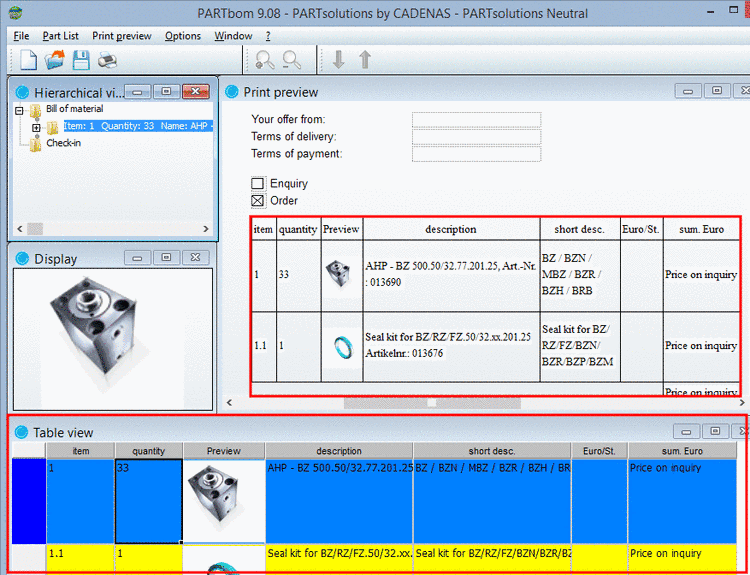

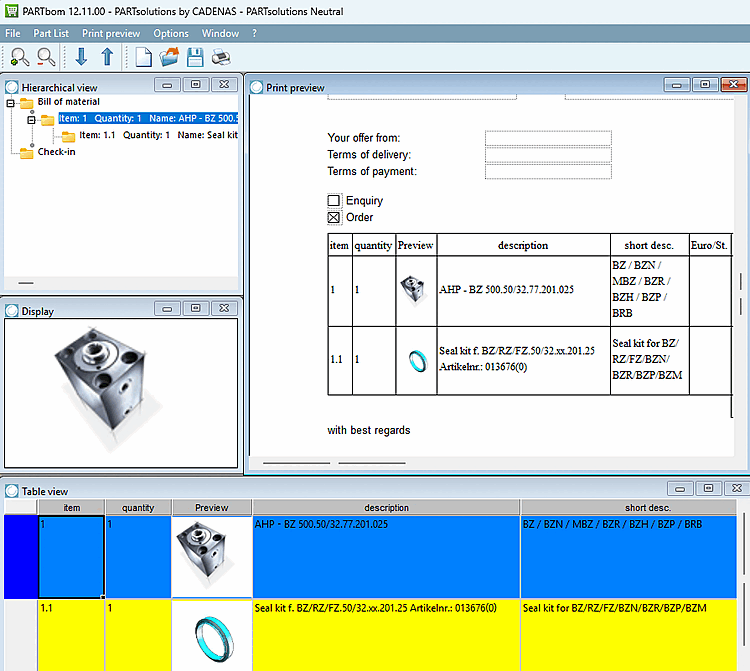

    -> Nell' anteprima di stampa [Print preview] (il modulo vero e proprio) si vedrà ora la parte trasferita come elemento, nella vista tabella [Table view] i dati.

Per aggiungere altri pezzi all'elenco dei pezzi, tornare al PARTdataManager e seguire nuovamente i passaggi sopra descritti.

Tuttavia, è anche possibile creare i pezzi da soli e aggiungerli all'elenco dei pezzi (vedere la sezione successiva).
