5.12.11.3. Classificazione secondo il codice IEC 81346_2

È inoltre obbligatoria la classificazione in conformità alla norma EN 81346-2.

Mettere il valore corrispondente nella classe CNSELEK -> Funzionalità CNSIECCOD con la descrizione IEC_81346_2_CODE.

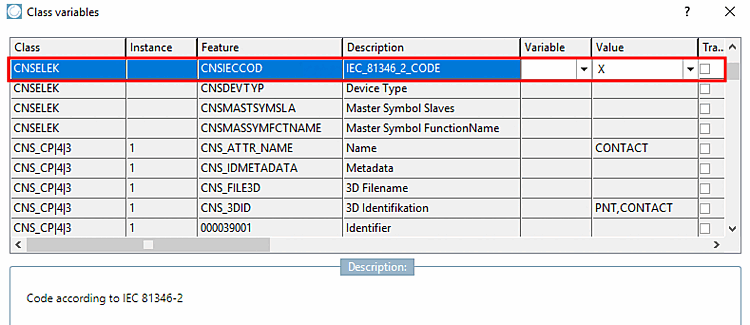

Figura 5.981.

La norma EN 81346-2 definisce le lettere di codice delle classi principali per lo scopo e il compito degli oggetti. Per maggiori dettagli, vedere https://de.wikipedia.org/wiki/EN_81346-> EN 81346-2: Classificazione degli oggetti e codifica delle classi (IEC 81346-2:2009).

Estratto dalla tabella delle classi principali (A1):

Lettera di codice Scopo o compito
ADue o più scopi o compiti (nota: questa classe è destinata solo agli oggetti per i quali non è possibile identificare uno scopo principale)
BConversione di una variabile di ingresso (proprietà fisica, stato o evento) in un segnale per l'elaborazione successiva
CImmagazzinare materiale, energia o informazioni
......
XCollegare gli oggetti

Esempi:

Cavo = W | Spina = X | Terminale = X | Display = P

Risultato in E3

Proprietà del componente - Codice lettera del dispositivo e altre proprietà

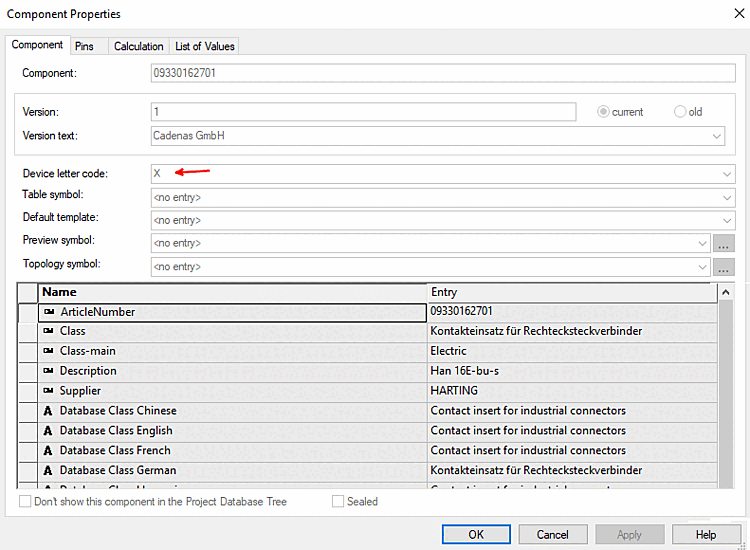

Figura 5.982. Proprietà del componente - Codice lettera del dispositivo e altre proprietà
