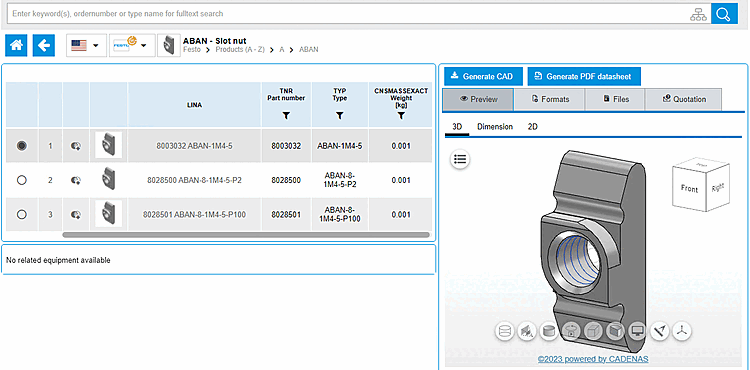

Assicurarsi che la parte desiderata sia specificata nella vista tabella (e anche nella vista variabile, se sono disponibili i campi dell'intervallo di valori).

Generare il componente facendo clic sul pulsante CAD o Generate CAD MODEL.

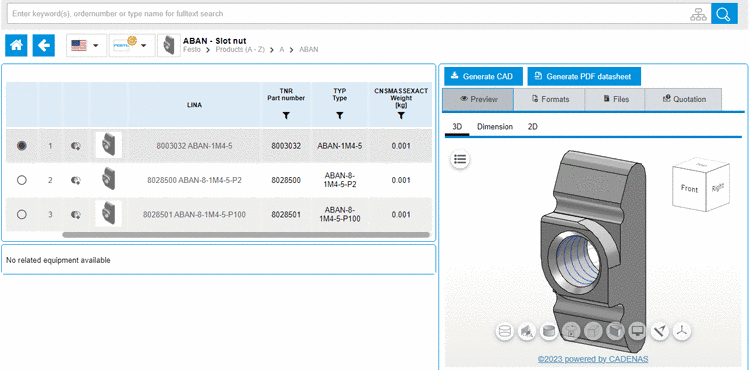

Figura 12.8. Pulsante "Genera modello CAD

Al termine della generazione, il componente viene visualizzato nella pagina della scheda File.

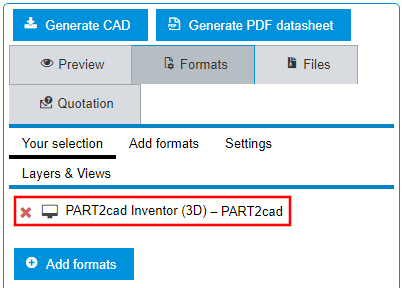

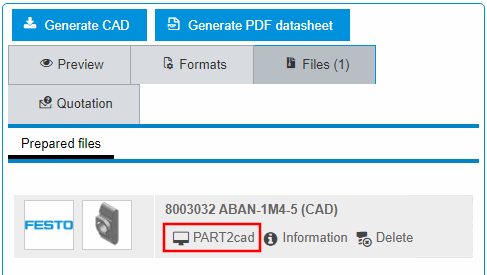

Clicca sul link PART2cad.

Figura 12.9. Richiamo dell'integrazione diretta di "PART2cad

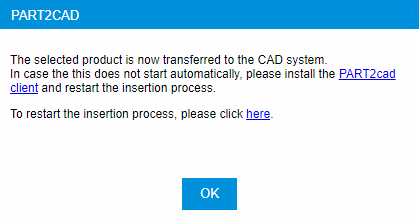

➝ L'integrazione diretta si avvia e viene visualizzato un messaggio corrispondente.

Figura 12.10. dialogo "PART2CAD

Se il componente applicativo PART2cad è già installato, è possibile ignorare la seguente nota di installazione. In caso contrario, seguire le istruzioni.

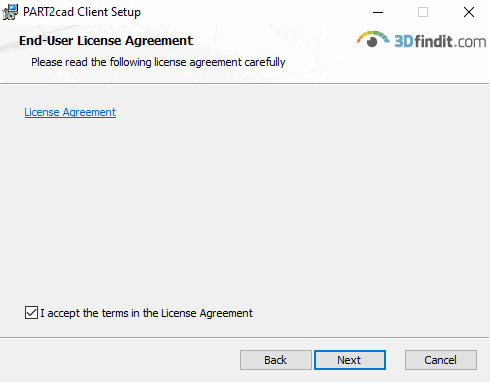

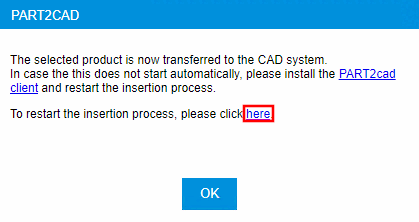

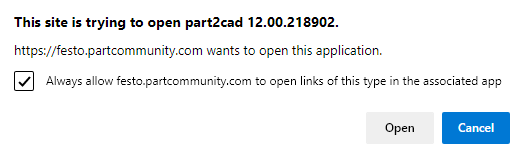

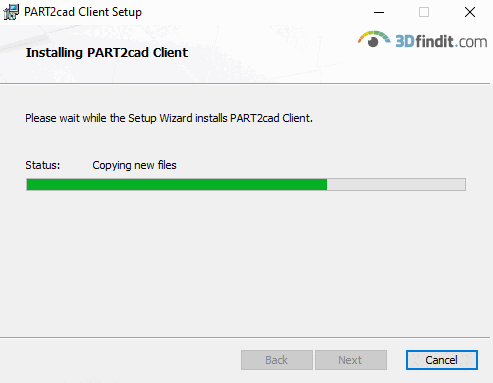

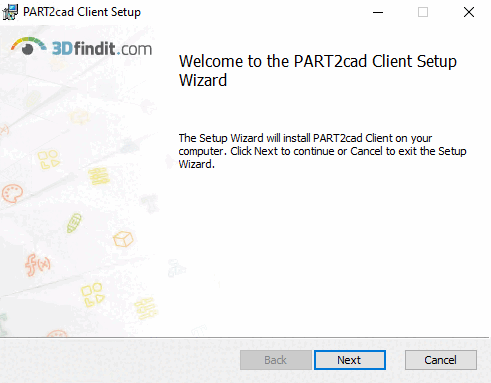

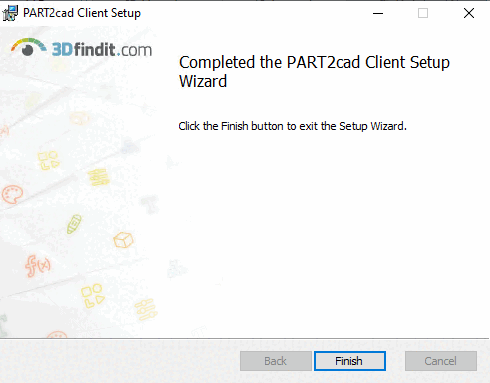

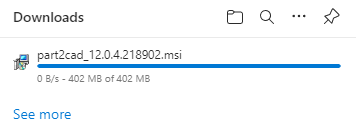

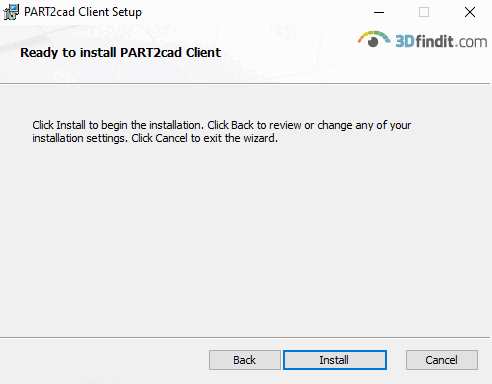

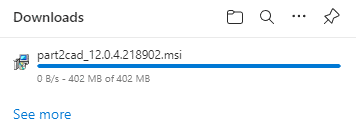

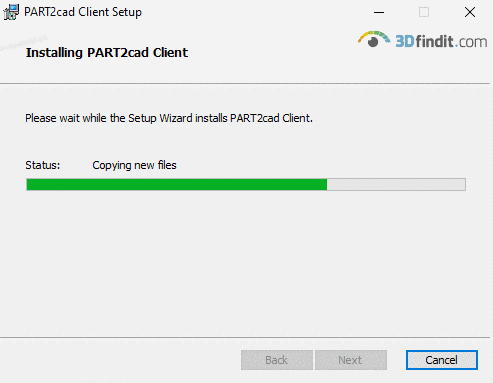

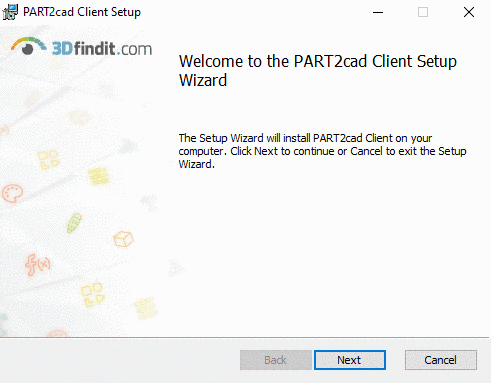

Nota Le seguenti finestre di dialogo possono variare leggermente a seconda del browser utilizzato (qui con Edge). Fare clic sul collegamento PART2CAD Client nella finestra di dialogo PART2CAD. Figura 12.11. dialogo "PART2CAD ➝ Il download del pacchetto part2cad_xxx.msi si avvia automaticamente. Figura 12.12. Download Aprire il file msi. ➝ Benvenuti alla configurazione guidata di PART2CAD Client. Fare clic su Avanti. Figura 12.13. Benvenuti a Accettare il contratto di licenza e fare clic su Avanti. Figura 12.14. Condizioni della licenza Fare clic su Installa. Figura 12.15. Avviare l'installazione Attendere che il client PART2CAD venga installato dalla procedura guidata. Figura 12.16. Installazione Fare clic su Fine. Figura 12.17.  Fare clic su "qui". Figura 12.18.  Se non si desidera che questa finestra di dialogo appaia ogni volta che si importa in CAD, consentire al sito web di aprire collegamenti di questo tipo nell'applicazione associata (ad esempio Edge Browser, ma anche altri browser). Figura 12.19. Dialogo esemplare con il browser Edge

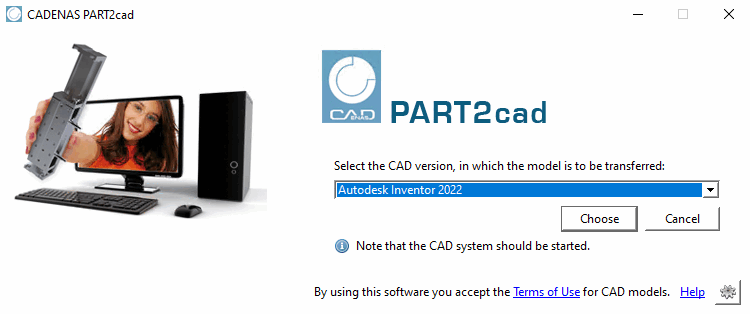

Con il tasto freccia si apre il campo elenco e si seleziona la versione CAD a cui trasferire il modello. Confermare la selezione con Seleziona [Choose].

Figura 12.20. Ecco un esempio del dialogo corrispondente per Autodesk Inventor 2019

Nota Si noti che il sistema CAD deve essere avviato.

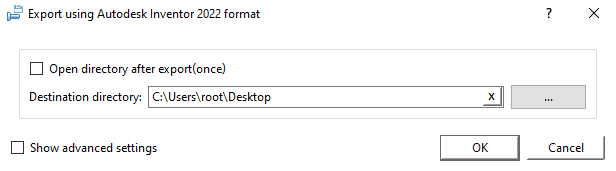

➝ Si apre la finestra di dialogo di esportazione.

Figura 12.21. Ecco un esempio del dialogo corrispondente per Autodesk Inventor 2019

Con Sfoglia ... selezionare la directory di destinazione desiderata e confermare con OK.

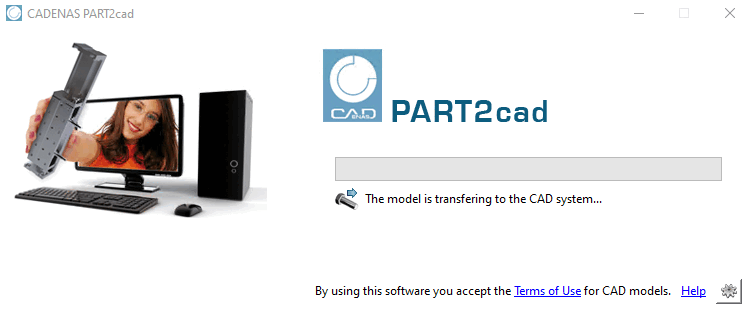

Il modello viene trasferito al sistema CAD.

Figura 12.22. Il modello viene trasferito

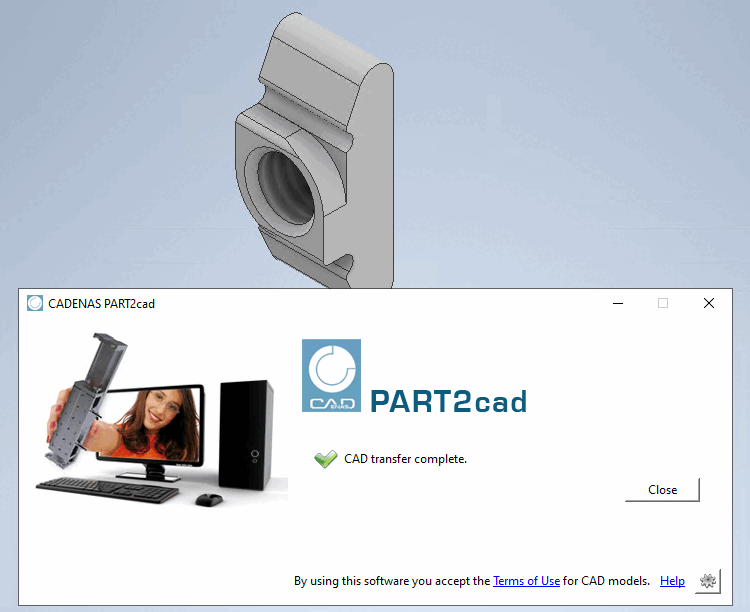

Nota Quando il trasferimento al sistema CAD è completato, viene visualizzato un messaggio corrispondente.

Figura 12.23. Trasferimento CAD completato. [CAD transfer complete.]
