1.10.1.4.5. Classificazione delle auto

In PLM Synchro è possibile impostare una pipeline di processo in modo molto semplice grazie alla funzionalità di wizard. Questa può poi essere personalizzata per scopi diversi utilizzando nodi modulari.

Il nodo Classificazione automatica offre una chiara finestra di dialogo per l'impostazione di una serie di regole con le quali è possibile eseguire con relativa facilità la classificazione automatica dei propri pezzi.

L'esempio seguente mostra come effettuare un'assegnazione alle classi create utilizzando l'analisi della somiglianza geometrica sulla base di parti campione. Le assegnazioni possono essere effettuate anche utilizzando attributi topologici e script VBS come metodi aggiuntivi.

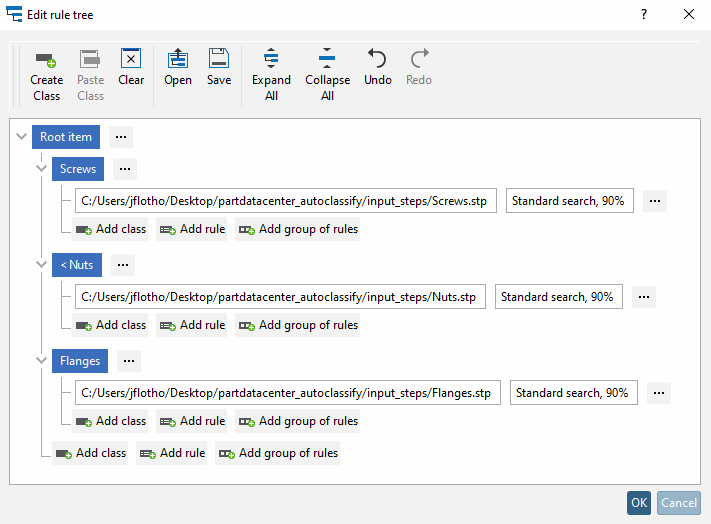

Dialogo di ingresso - piccolo esempio

Figura 1.557. Dialogo di ingresso - piccolo esempio

La procedura è illustrata di seguito.

  1. Assicuratevi di avere una pipeline di base funzionante, perché potete crearla facilmente con la procedura guidata.

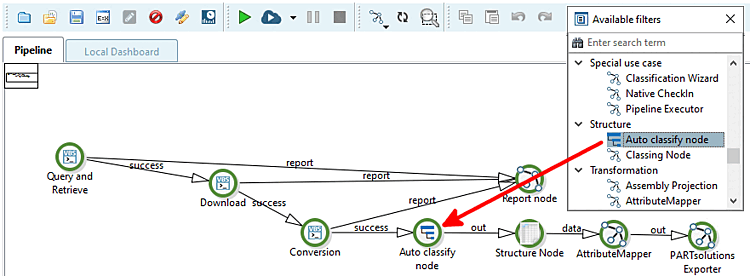

  2. Trascinare il nodo Classificazione automatica da Filtri disponibili [Available filters] nella pipeline sul collegamento tra la conversione [Conversion] e il nodo Struttura [Structure Node].

    Inserire il nodo "Auto classify" nella pipeline

    Figura 1.558. Inserire il nodo "Auto classify" nella pipeline

    Effettuare le seguenti regolazioni:

    • Personalizzare il percorso del documento [Document Path]:

      $IMPORT_PATH./$DOCUMENT_NAME.

      Nodo struttura [Structure Node] - Personalizzazione del "Percorso del documento [Document Path]

      Figura 1.559.  Nodo struttura [Structure Node] - Personalizzazione del "Percorso del documento [Document Path]

  3. Selezionare il nodo Auto classify e fare clic sul pulsante ... nell' editor dei nodi [Node Editor].

    Editor nodi [Node Editor]

    Figura 1.560.  Editor nodi [Node Editor]

    -> Si apre la finestra di dialogo Modifica albero delle regole [Edit rule tree].

  4. Nella finestra di dialogo, creare una struttura di classi da utilizzare per classificare automaticamente le proprie parti.

    Dialogo vuoto subito dopo l'apertura iniziale

    Figura 1.561. Dialogo vuoto subito dopo l'apertura iniziale

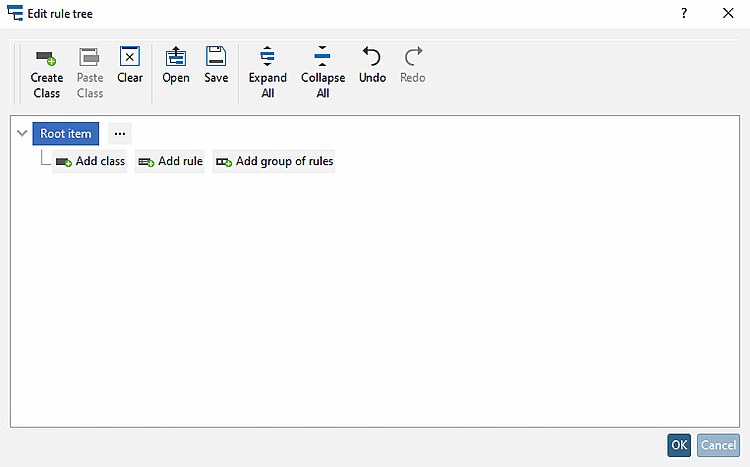

    1. Fare clic su Crea classe [Create Class] nella parte superiore della barra degli strumenti e poi su Aggiungi classe [Add class] nella struttura.

      Dialogo dopo aver fatto clic su "Crea classe [Create Class]"

      Figura 1.562. Dialogo dopo aver fatto clic su "Crea classe [Create Class]"

      -> Nell'albero vengono create delle classi, inizialmente etichettate come Nuova classe.

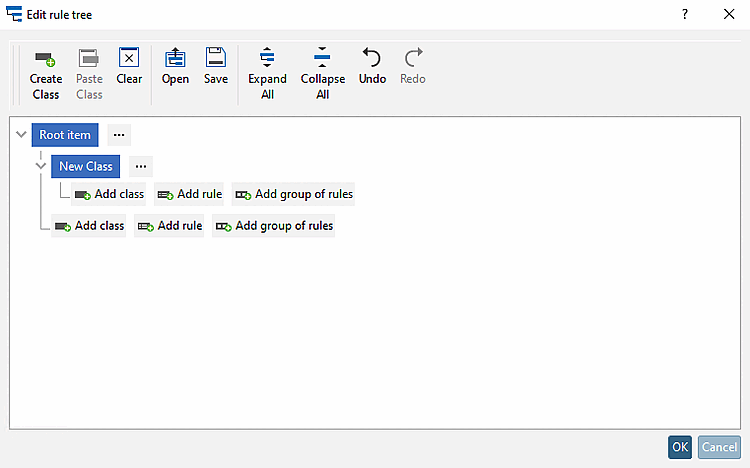

      Nuova classe [New Class]

      Figura 1.563.  Nuova classe [New Class]

      Fare clic sul pulsante e rinominarlo di conseguenza.

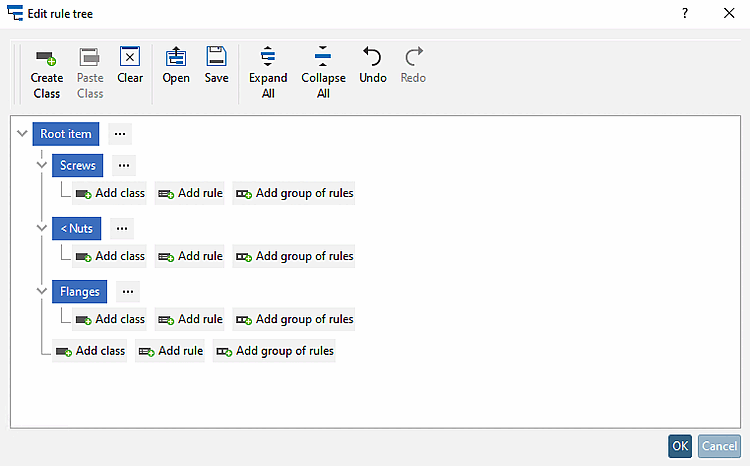

    2. Creare tutte le classi e le sottoclassi necessarie in questo modo. L'esempio seguente non ha sottoclassi.

      Creazione delle classi necessarie

      Figura 1.564. Creazione delle classi necessarie

    3. Fare clic su Aggiungi regola [Add rule] o Aggiungi gruppo di regole [Add group of rules]:

      • Aggiungi gruppo di regole [Add group of rules]: aggiunge un gruppo di regole che si possono collegare con una condizione AND o OR. Quindi aggiungere le singole regole (vedere il punto successivo).

        AND / OR

        Figura 1.565. AND / OR

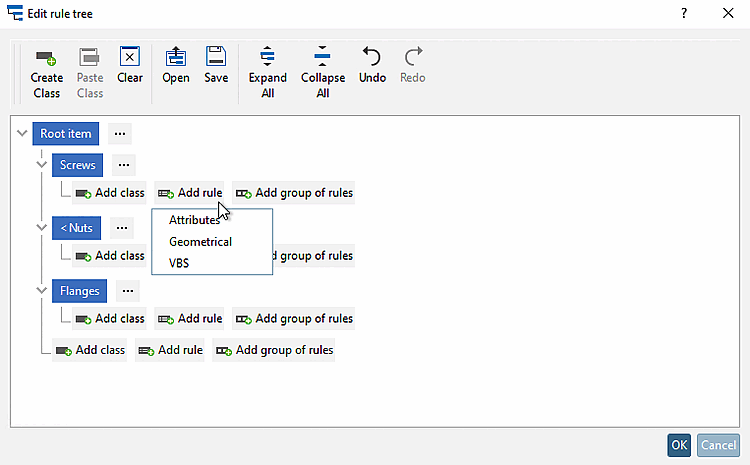

      • Aggiungi regola [Add rule]: sono disponibili le opzioni Attributi [Attributes], Geometrico [Geometric] e VBS.

        "Opzioni di selezione "Aggiungi regola

        Figura 1.566. "Opzioni di selezione "Aggiungi regola

        Fare clic su una delle opzioni per aprire il dialogo di immissione corrispondente (vedere sotto).

      • Attributi [Attributes]: La classificazione si basa su un attributo topologico.

        La procedura è illustrata di seguito utilizzando come esempio la simmetria degli assi [Axis Symmetry]:

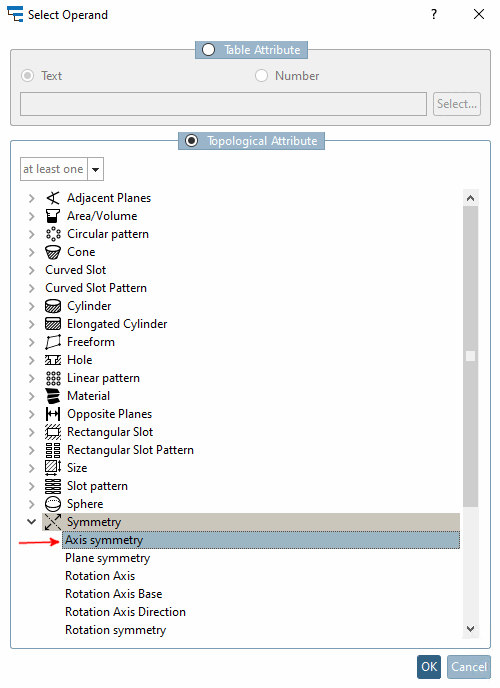

        1. Fare clic sull'opzione Attributi [Attributes] per aprire la finestra di dialogo Seleziona operatore [Select operand].

          Selezionare l'opzione Attributi topologici [Topological Attribute], selezionare l'attributo topologico desiderato e confermare con OK.

          Simmetria dell'asse [Axis Symmetry]

          Figura 1.567.  Simmetria dell'asse [Axis Symmetry]

          -> La voce corrispondente viene inserita nella finestra di dialogo Modifica albero delle regole [Edit rule tree].

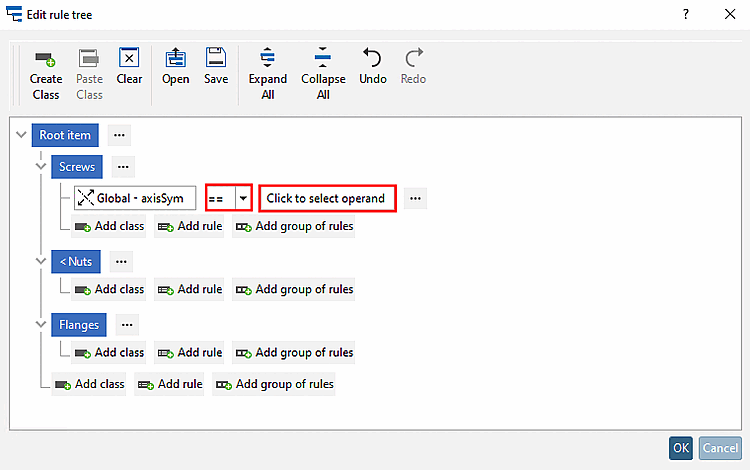

        2. Selezionare l'operando di confronto matematico (==, <, >, ecc.) e quindi fare clic su "Fare clic per selezionare l'operando" nel campo di immissione successivo.

          Fare clic per selezionare l'operando [Click to select operand]

          Figura 1.568.  Fare clic per selezionare l'operando [Click to select operand]

          -> Viene nuovamente visualizzata la finestra di dialogo Seleziona operatore [Select operand].

        3. Questa volta l'opzione Valore diretto [Direct Value] è già selezionata.

          Selezionare il valore desiderato nel campo elenco e confermare con OK.

          Valore diretto [Direct Value]

          Figura 1.569.  Valore diretto [Direct Value]

          -> La condizione completa è stata inserita.

          Se il pezzo da classificare è a simmetria assiale, soddisfa questo criterio della classe "vite".

          Figura 1.570. Se il pezzo da classificare è a simmetria assiale, soddisfa questo criterio della classe "vite".

      • Geometrico [Geometric]: selezione di una parte in base alla quale viene misurata la somiglianza delle parti da classificare.

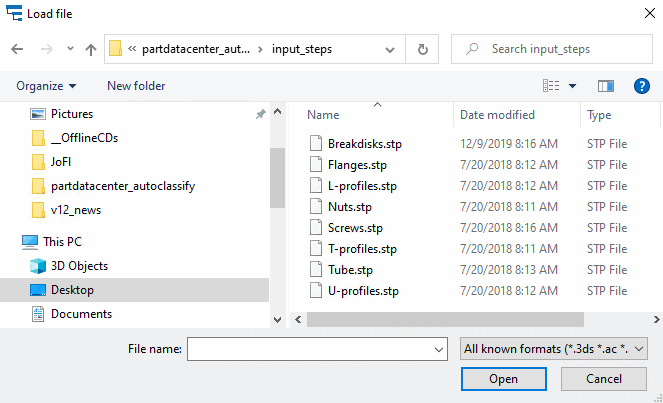

        1. Selezionare il file di confronto nell'Explorer.

          Parte di confronto della selezione

          Figura 1.571. Parte di confronto della selezione

        2. Selezionare il formato di file corretto nella casella di riepilogo (nel caso di inserimento di file STEP STEP ).

          Selezione del formato del file [Selection of file format]

          Figura 1.572.  Selezione del formato del file [Selection of file format]

        3. Opzionalmente, è possibile visualizzare le impostazioni avanzate [Extended Settings]. Confermare con OK.

          Opzioni di importazione per il formato di ingresso dei file STEP

          Figura 1.573.  Opzioni di importazione per il formato di ingresso dei file STEP

      • VBS: è possibile caricare un file VBS nella finestra di Explorer.

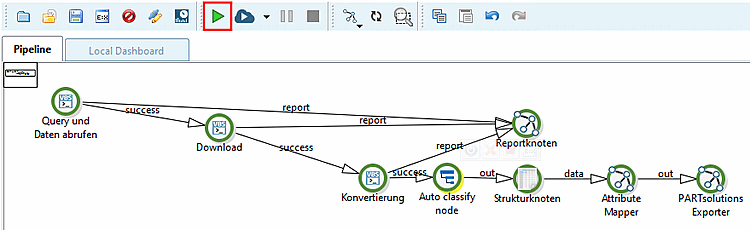

    4. Eseguire la pipeline.

      Avvio della conduttura

      Figura 1.574. Avvio della conduttura

      -> Se sono possibili assegnazioni nelle singole classi, queste vengono create automaticamente come directory; altrimenti le parti importate appaiono nella directory "non classificata".

      PARTproject - Autoclassificazione dei risultati

      Figura 1.575. PARTproject - Autoclassificazione dei risultati
