5.12. Classificare

5.12.10. Classificare le parti standard per il dialogo di posizionamento

Gli elementi pubblicati [Published elements] vengono utilizzati, ad esempio, su parti standard, in modo che gli utenti possano posizionare più facilmente le parti esportate da PARTsolutions nel loro sistema CAD. I metodi di inserimento intelligenti vengono quindi proposti automaticamente nel dialogo di posizionamento di PARTsolutions per le parti con elementi pubblicati.

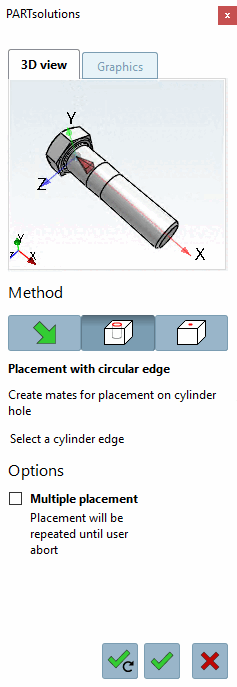

Figura 5.937. Determinare il metodo di posizionamento

Per posizionare un elemento di fissaggio in un foro, ad esempio, è necessario un chiaro allineamento nel sistema di coordinate.

A tale scopo si utilizzano i punti di inserimento esistenti, che dispongono già di un sistema di coordinate completo.

Un piano e un asse (con direzione) devono essere chiaramente definiti.

L'asse Z del punto di inserimento determina l'asse, mentre gli assi X e Y determinano il piano.

Prerequisito:

A tal fine è necessario installare l'attuale sistema di classe CNS.

Per impostare gli elementi pubblicati, procedere come segue:

Selezionare il file 3db della parte in PARTproject.

Nota
Gli elementi pubblicati devono essere impostati su tutti i file 3D esistenti (.3db, .3gb).
Per impostare gli elementi pubblicati, utilizzare l'area di anteprima in PARTproject, che appare se si è selezionato un file 3db a sinistra in Selezione progetto [Project selection].

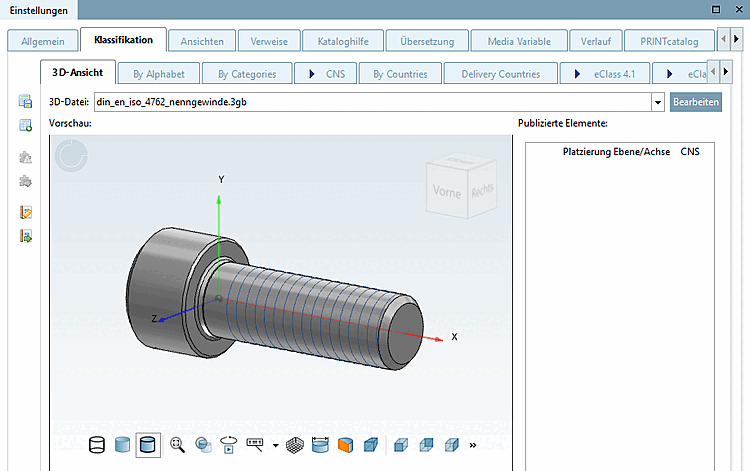

Figura 5.938. File 3db selezionato

Fare clic con il pulsante destro del mouse nell'area 3D e selezionare Seleziona punto di connessione [Choose connection point].

-> Si apre l'omonima pagina di dialogo.

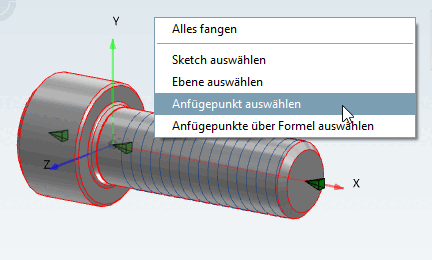

Figura 5.939. Selezionare il punto di connessione - [Choose connection point] Chiamare

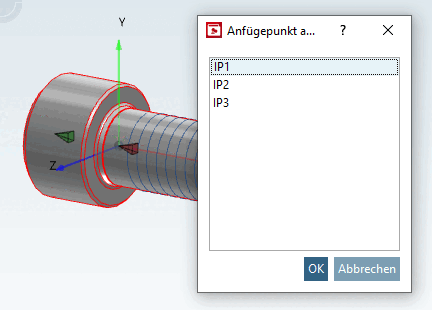

Figura 5.940. Selezionare il punto di connessione [Choose connection point] - dialogo

Nota

Se si sposta il mouse su un punto di connessione, viene visualizzato un tooltip con il nome del punto di connessione.

Se si seleziona un punto di connessione specifico nella finestra di dialogo Seleziona punto di connessione [Choose connection point], questo viene evidenziato in rosso nell'anteprima.

È anche possibile effettuare la selezione direttamente facendo clic sul punto di connessione desiderato. Il punto di connessione viene evidenziato in rosso quando si fa clic su di esso.

Selezionare il nome del punto di connessione che si desidera pubblicare e confermare con OK.
-> Si apre l'area di dialogo per la selezione del nome della classe [Class name] e della caratteristica [Feature].

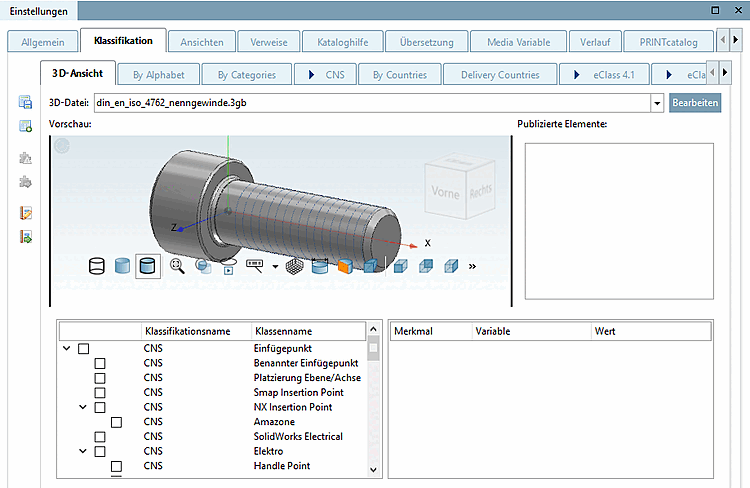

Figura 5.941. Apertura dell'area di dialogo per i punti di inserimento
Attivare la casella di controllo per il piano/asse di posizionamento.

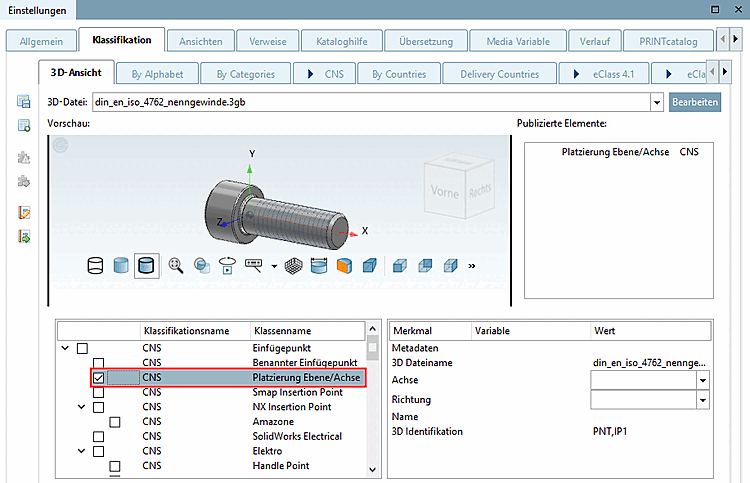

Figura 5.942. "Piano di posizionamento/asse" attivato
È possibile inserire una voce in Nome [Name]. Tuttavia, questa voce non è attualmente utilizzata.
Per allineare in modo univoco l'elemento pubblicato, impostare i 2 parametri seguenti:
1. Asse [Axis]:
  Asse indica l'asse del punto di connessione da utilizzare per il posizionamento. Se la piramide verde punta verticalmente verso la superficie di appoggio, si tratta dell'asse Z.
2. Direzione:
  Sono possibili due valori:
  1: Il componente viene inserito nella direzione positiva dell'asse Z.
  0: Il componente viene inserito nella direzione negativa dell'asse Z.

  Figura 5.943. Esempio di vite: "Direzione" deve essere impostato su '1'.

  Figura 5.944. Esempio madre: "Direzione" deve essere impostato su '0'.

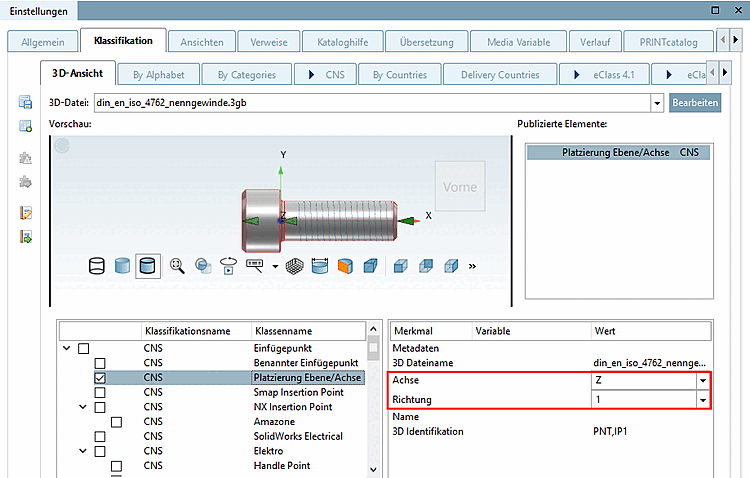

Figura 5.945. "Asse" e "Direzione" impostati
Visualizzazione in PARTdataManager
Specificare se si desidera visualizzare gli elementi pubblicati [Published elements] in PARTdataManager.

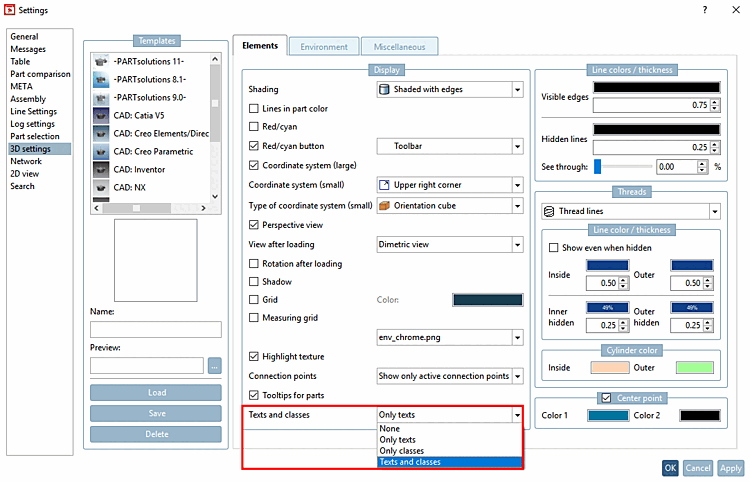

Effettuare l'impostazione predefinita corrispondente in PARTdataManager -> Extras -> Settings [Preferences] -> 3D settings -> Elements -> Display -> Texts and classes.
- Nessuno [None]
- Solo classi [Only classes]
- Testi e lezioni [Texts and classes]
Figura 5.946. Pagina della scheda Elementi [Elements]

È possibile attivare e disattivare la visualizzazione in qualsiasi momento utilizzando il pulsante Mostra testi e classi [Show texts and classes] della barra degli strumenti.

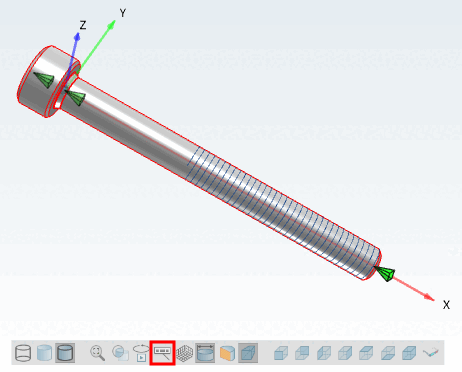

Figura 5.947. "Classi" disattivate

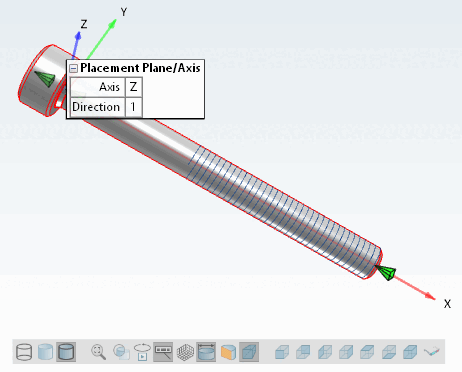

Figura 5.948. "Classi" attivate
