Nota

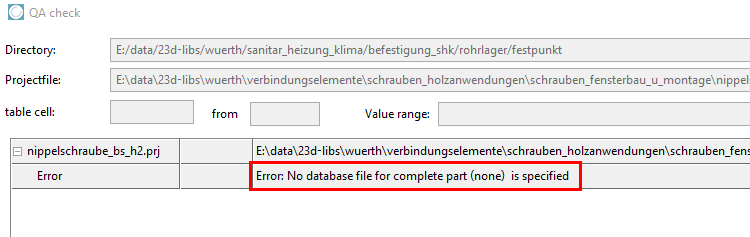

L'inserimento di almeno un modello 3D è obbligatorio! Se non viene specificato alcun file 3db, nella finestra di dialogo del controllo QA [QA-Check] del TestMeta viene visualizzato il messaggio di errore corrispondente. Figura 5.564.  Opzionalmente, è possibile utilizzare l'area di dialogo Varianti [Variants] se si desidera assegnare modelli 3D [3D models] specifici a valori variabili diversi (righe della tabella).

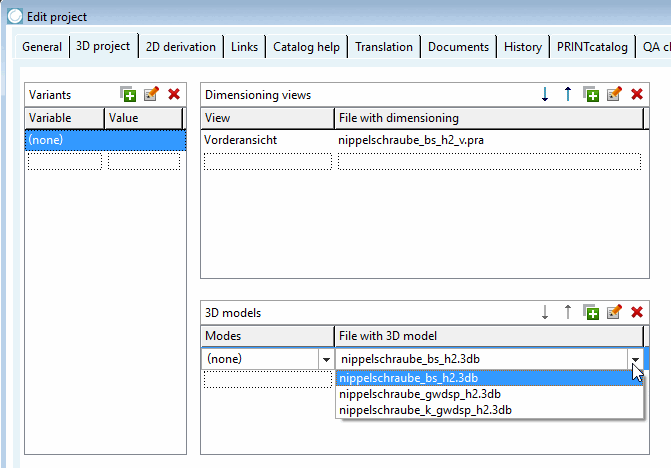

In File con modello 3D [File with 3D model] nella riga (nessuno), utilizzare la casella di riepilogo per selezionare il file 3db desiderato.

Figura 5.565.

Molte viti (soprattutto nel catalogo standard, ma non solo) hanno ancora due modalità [Modes] (filettatura nominale [Nominal thread] e foro centrale [Core diameter] ). In questi casi, nel PARTdataManager viene visualizzata solo la filettatura [Nominal thread] nominale! Il foro centrale [Core diameter] non viene più utilizzato!

Le filettature nominali [Nominal thread] vengono semprecreate come standard per le nuove installazioni a catalogo!

Figura 5.566.  Modalità [Modes] "filettatura nominale [Nominal thread]" e "foro centrale [Core diameter]".
