5.12.11.29.4. Impostare i collegamenti elettrici (CNS_CP|4|3) utilizzando l'esempio di una morsettiera

Le connessioni elettriche presentano una serie di caratteristiche, ma non tutte devono essere spiegate in quanto sono autoesplicative (ad esempio, la sezione del conduttore, il numero di connessioni, ecc.)

Di seguito viene illustrato il principio di classificazione dei punti di connessione come collegamenti elettrici.

Nell'esempio seguente si utilizza il terminale Weidmüller "1267910000".

Terminale Weidmüller "1267910000"

Figura 5.1265. Terminale Weidmüller "1267910000"

I valori caratteristici da inserire sono riportati nella scheda tecnica.

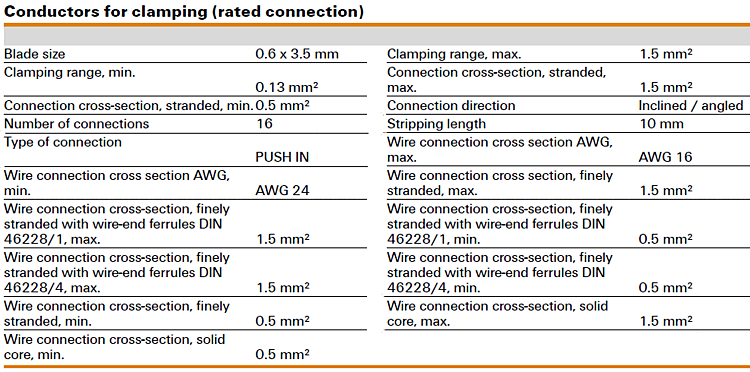

Morsetti modulari a più livelli di Weidmüller, codice d'ordine 1267910000 - Estratto dalla scheda tecnica: Conduttori serrabili (collegamento nominale)

Figura 5.1266. Morsetti modulari a più livelli di Weidmüller, codice d'ordine 1267910000 - Estratto dalla scheda tecnica: Conduttori serrabili (collegamento nominale)

  1. Selezionare il file 3db desiderato in PARTproject alla voce Selezione progetto [Project selection].

  2. In Modifica progetto [Edit project] -> Anteprima [Preview], fare clic sul comando del menu contestuale Seleziona punto di connessione [Choose connection point].

    Figura 5.1267.

    ➝ Si apre l'omonima finestra di dialogo con tutti i punti di collegamento disponibili.

    Figura 5.1268.

    [Importante]Importante

    Poiché l'elenco non ha una rappresentazione visiva dei punti, è fondamentale che i punti di connessione siano nominati in modo chiaro e logico.

    La designazione deve essere effettuata in base alla scheda tecnica, ai requisiti del cliente o alle norme elettriche.

  3. Selezionare il punto di connessione da classificare e confermare con OK.

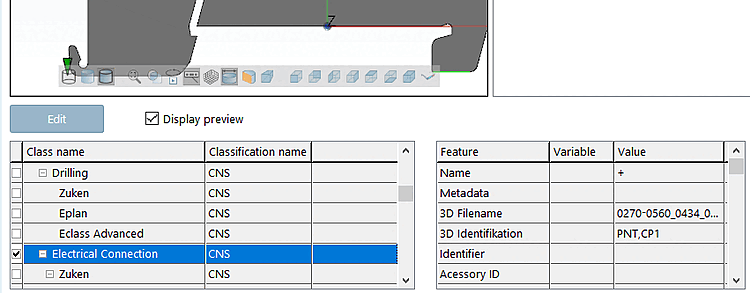

    -> Sotto l' anteprima [Preview] si apre una finestra di dialogo in cui è possibile selezionare la classe da assegnare. Le caratteristiche associate sono visualizzate a destra.

    Figura 5.1269.

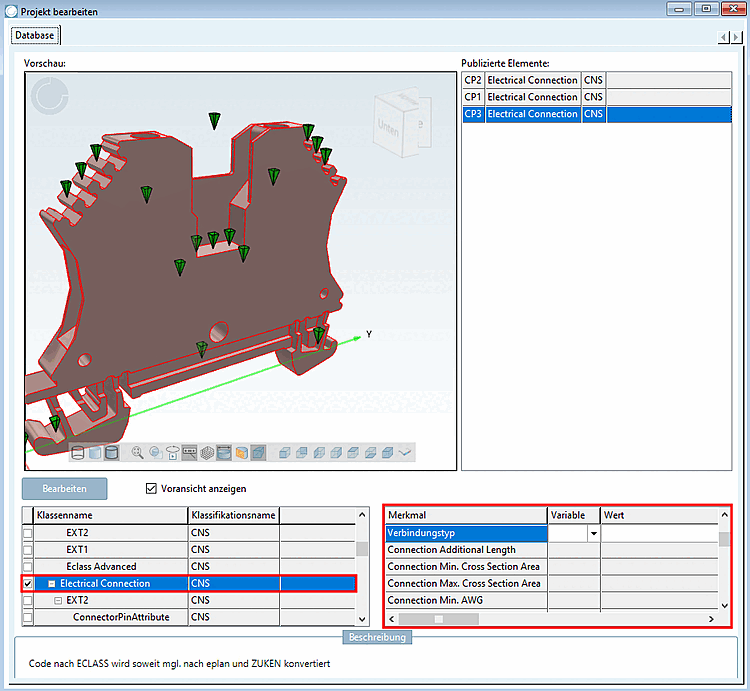

  4. Selezionate la classe di connessione elettrica (=CNS_CP|4|3 ), spuntate la casella davanti ad essa e compilate i valori delle caratteristiche visualizzate sulla destra.

    [Nota]Nota

    Un singolo punto di connessione può avere diverse classificazioni.

    Figura 5.1270.

    In alternativa, è possibile salvare e poi modificare le caratteristiche del collegamento elettrico nella finestra di dialogo Variabili di classe [Class variables].

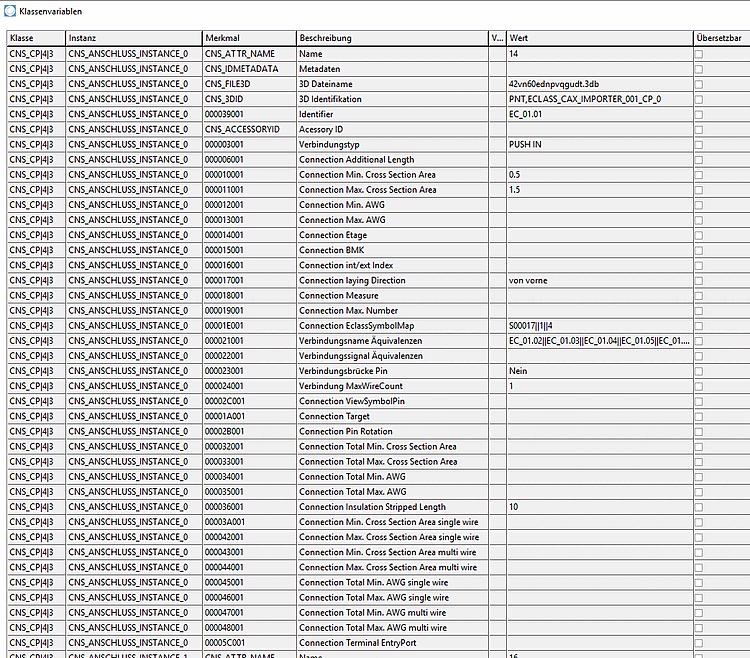

    Caratteristiche di "Connessione elettrica" nella finestra di dialogo "Variabili di classe [Class variables]

    Figura 5.1271. Caratteristiche di "Connessione elettrica" nella finestra di dialogo "Variabili di classe [Class variables]

  5. Salva in PARTproject e crea il file Indice nuovo . Successivamente, puoi anche configurare le funzionalità in PARTdataManager nelle informazioni sulla parte.
