2.3.9.4.6. Riempire campi aggiuntivi in Solid Edge con gli attributi PARTsolutions
2.3.9.4.6.1. Nomi dei campi in Solid Edge

In Solid Edge, ad esempio, si desidera compilare anche il campo Manager nella pagina della scheda Info nelle proprietà del file.

  1. Sezione 2.3.9.4.6.1, “Nomi dei campi in Solid Edge ”Ottenere il nome corretto del campo dalla tabella (vedere ) e notare in quale blocco appare il nome del campo(Manager appare sotto DocumentSummaryInformation ).

  2. Aprire il blocco DocumentSummaryInformation in PARTadmin -> Categoria -> File di configurazione -> CADENAS_SETUP -> ifsolidedge.cfg.

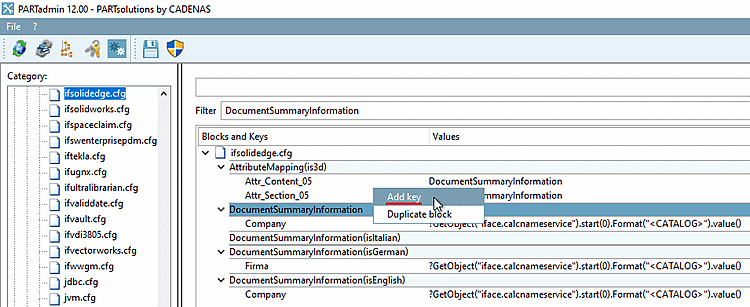

    Inserire la chiave

    Figura 2.240. Inserire la chiave

  3. Inserire una chiave. Nell'esempio "Manager".

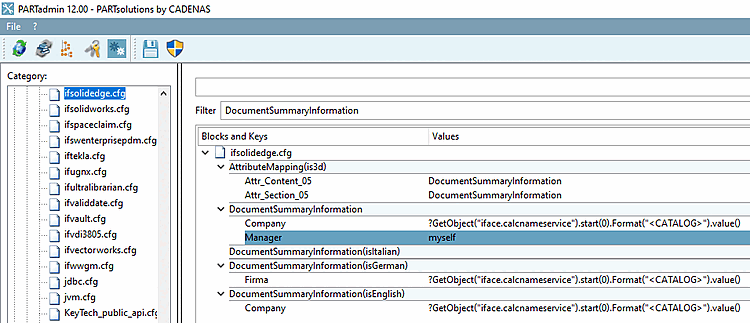

    Tasto "Manager": Valore impostato

    Figura 2.241. Tasto "Manager": Valore impostato

    Esempio 1:

    Immettere un valore. Nella figura precedente

    ?"Ich"

    utilizzato.

    È possibile utilizzare questa semplice sintassi per ottenere output di puro testo

    Il nome della chiave in PARTsolutions corrisponde al nome del campo in Solid Edge. Il valore della chiave è il testo in uscita in Solid Edge.

  4. Salvare l'impostazione in PARTadmin.

  5. Esportare un componente in Solid Edge.

    -> Il campo Manager è ora riempito.

    Inserire la chiave

    Figura 2.242. Inserire la chiave
