5.5.2.3.3.  Ricerca parziale
5.5.2.3.3.1. Procedura
Indietro  Avanti
5.5.2.3.3.1. Procedura

  1. Selezionare la parte di ricerca per la ricerca parziale.

    È possibile caricarlo in vari modi:

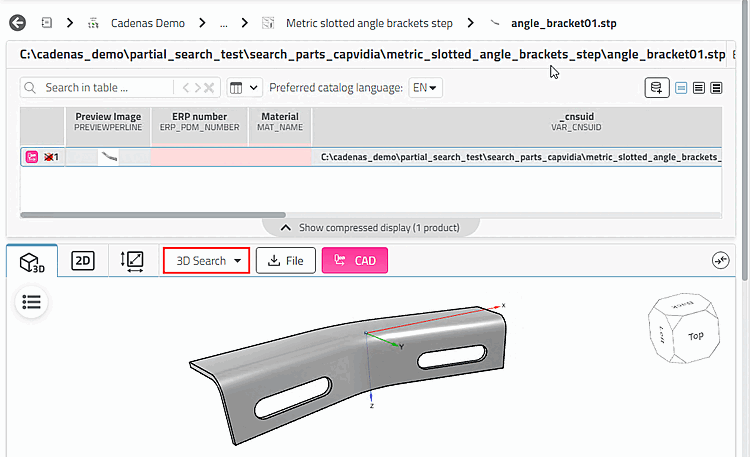

    1. Aprire qualsiasi parte nella vista 3D e fare clic sul pulsante di ricerca 3D [3D Search].

      Figura 5.73.

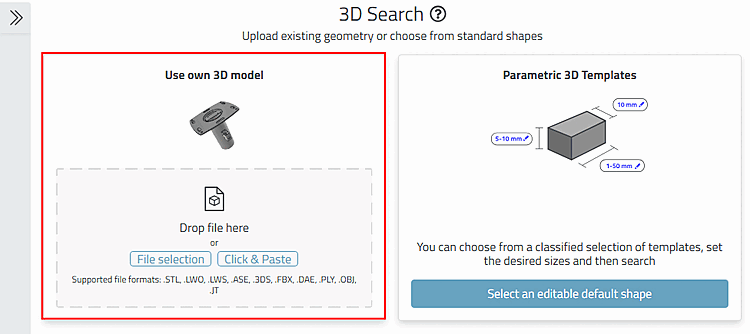

    2. Se inizialmente si fa clic su Ricerca 3D [3D Search], è possibile caricare un modello utilizzando il drag & drop o il pulsante di selezione dei file [File selection].

      Figura 5.74.

    -> In ogni caso, la parte viene aperta nell'area delle impostazioni con lo stesso nome.

  2. Interruttore alla scheda Parziale Cerca [Partial search].

    (È anche possibile caricare una parte dal file system facendo clic su Nuovo caricamento [New upload] ).

    Figura 5.75.

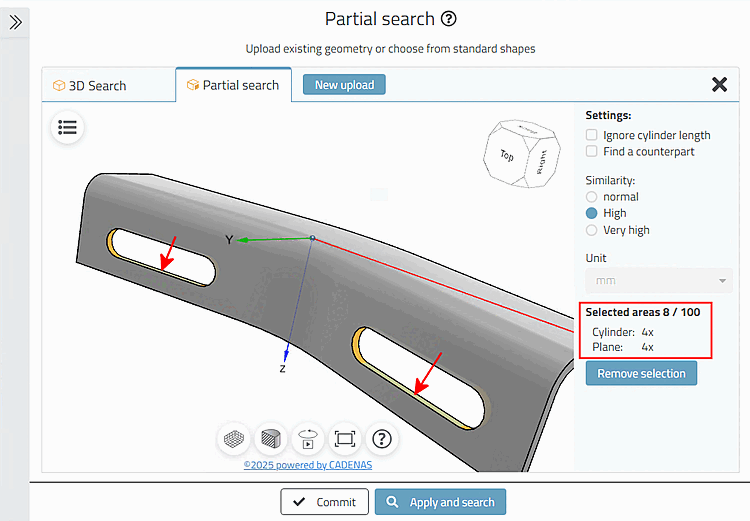

  3. Selezionare una o più caratteristiche del pezzo (qui 4 caratteristiche di un foro scanalato).

    Se necessario, ruotare la parte per raggiungere tutte le superfici.

  4. Fare clic su Applica e cercare [Apply and search].

    -> Vengono trovate tutte le parti che contengono le caratteristiche specifiche dello slot.

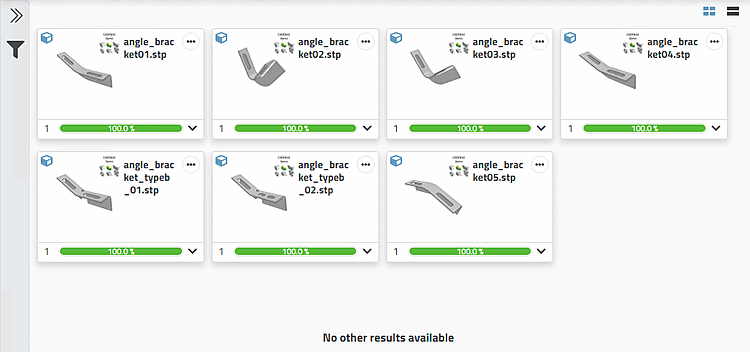

    Figura 5.76.

  5. Cliccare sull'icona del metodo visualizzato nella barra di ricerca in alto.

    Figura 5.77.

    -> L'area di lavoro viene riaperta.

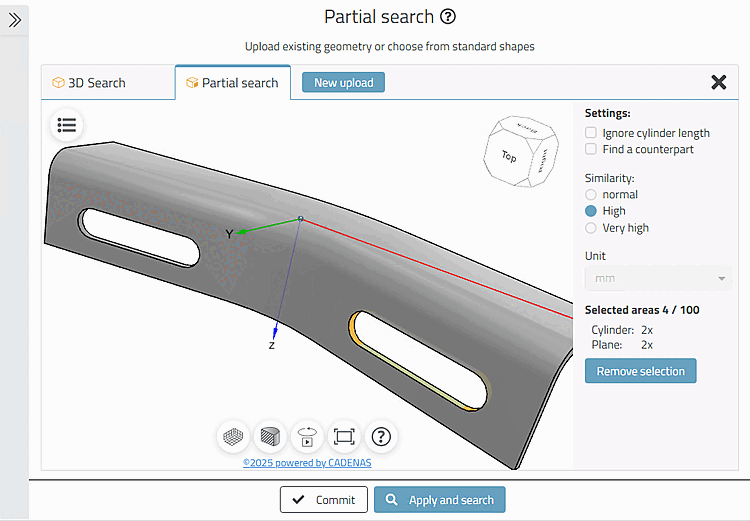

  6. Selezionate anche le caratteristiche della seconda slot.

    Figura 5.78.

  7. Fare clic su Applica e cercare [Apply and search].

    -> Ora vengono visualizzate solo 2 parti di risultato, poiché nel calcolo è inclusa anche la posizione delle singole caratteristiche in relazione tra loro.

    Figura 5.79.
