5.12.3.1.1.1. Punti di fissaggio sui raccordi a vite

Le seguenti illustrazioni forniscono tutte le informazioni importanti sui vari raccordi a vite.

  • Viti:

    Vite della testa del cilindro

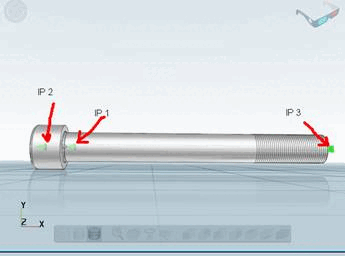

    Figura 5.794. Vite della testa del cilindro

    Punti di attacco [Connection points]:

    • IP 2: Lato superiore della testa della vite

    • IP 1: Superficie di contatto testa a vite

    • IP 3: estremità a vite

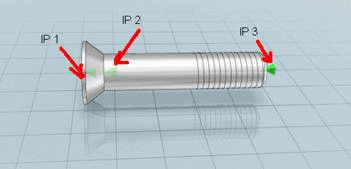

    Vite a testa svasata

    Figura 5.795. Vite a testa svasata

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore della testa della vite

    • IP 2: lato inferiore della testa della vite

    • IP 3: estremità a vite

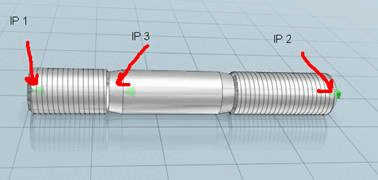

    Vite prigioniera

    Figura 5.796. Vite prigioniera

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

    • IP 3: Fine della filettatura a vite

    Vite di fissaggio

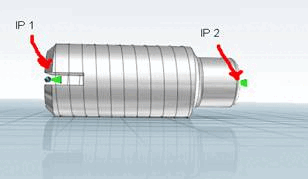

    Figura 5.797. Vite di fissaggio

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

  • Noci

    Madre

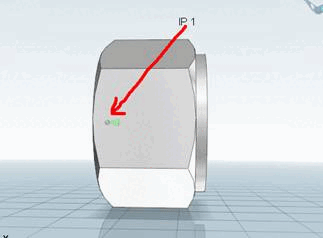

    Figura 5.798. Madre

    Punto di attacco [Connection point]:

    • IP 1: Superficie di contatto

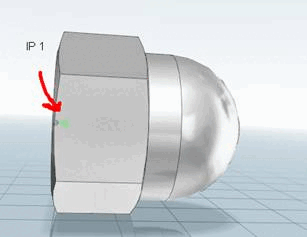

    Dado del tappo

    Figura 5.799. Dado del tappo

    Punto di attacco [Connection point]:

    • IP 1: Superficie di contatto

  • Dischi / Anelli

    Disco

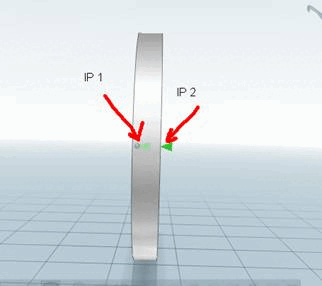

    Figura 5.800. Disco

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

    Anello

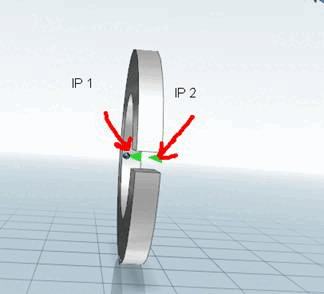

    Figura 5.801. Anello

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

  • Fori di perforazione

    Foro passante foro filettato

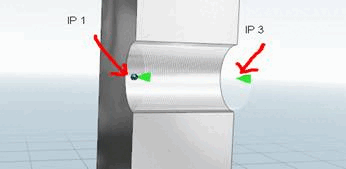

    Figura 5.802. Foro passante foro filettato

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 3: lato inferiore del materiale

    Foro cieco foro filettato

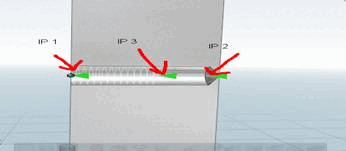

    Figura 5.803. Foro cieco foro filettato

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: lato inferiore del materiale

    • IP 3: Fine della filettatura

    Foro passante con svasatura, contatto liscio

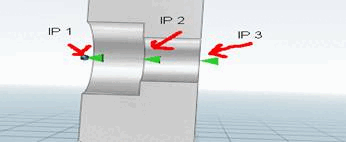

    Figura 5.804. Foro passante con svasatura, contatto liscio

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: Abbassamento della superficie di contatto

    • IP 3: lato inferiore del materiale

    Foro passante per viti a testa svasata

    Figura 5.805. Foro passante per viti a testa svasata

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: Fine della subsidenza

    • IP 3: lato inferiore del materiale

    Foro passante

    Figura 5.806. Foro passante

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 3: lato inferiore del materiale
