PARTadmin -> Categoria [Category] -> File di configurazione [Configuration files] -> CADENAS_SETUP -> if<cadname>.cfg -> Block CreationOptions(is3d) -> Materiale chiave

La chiave "Materiale" definisce che il nome del materiale viene recuperato dalla classificazione CNS secondo la definizione.

Material=?context.TranslateStringInGlobalOptionArray("MATMAP","",
 _FORMAT_0("<CLASSPROP(cns,CNSPHYPROP,CNSMAT)>").value())

Se si utilizza l'integrazione ERP, il materiale viene recuperato per impostazione predefinita dalla colonna MAT_NAME, senza integrazione ERP dalla colonna CNSMAT.

Il nome determinato viene poi mappato al nome del materiale del sistema CAD con la tabella di mappatura in PARTadmin -> Categoria [Category] File di configurazione [Configuration files] -> CADENAS_SETUP ->if<cadname >.cfg -> Block MatMap.

Se mancano il blocco "MatMap" o i materiali necessari, è sufficiente crearli da soli. Sezione 1.6.1.4.3, “Modifica di blocchi, chiavi e valori delle chiavi” Per informazioni al riguardo, consultare il sito .

Figura 2.49. blocco "CreationOptions(is3d)" -> chiave "Material" + blocco "MatMap" -> chiavi di materiale individuali

Dove classificazione del SNC assume il nome del materiale, è descritta in $CADENAS_SETUP -> file di configurazione ifacecommon.cfg -> blocco [ClassMapping].

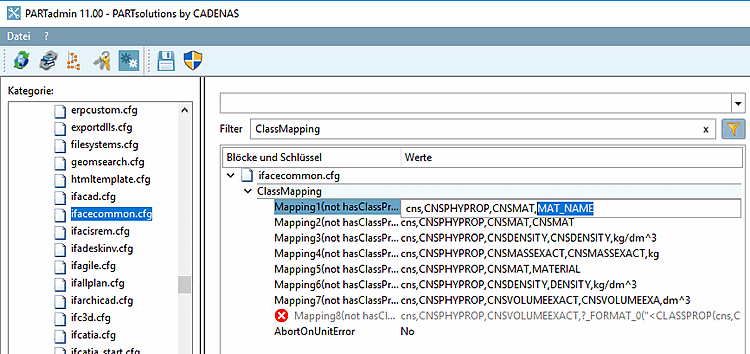

Figura 2.50. ifacecommon.cfg -> Block [ClassMapping]
