7.6.2.6.1.  Estrusione...

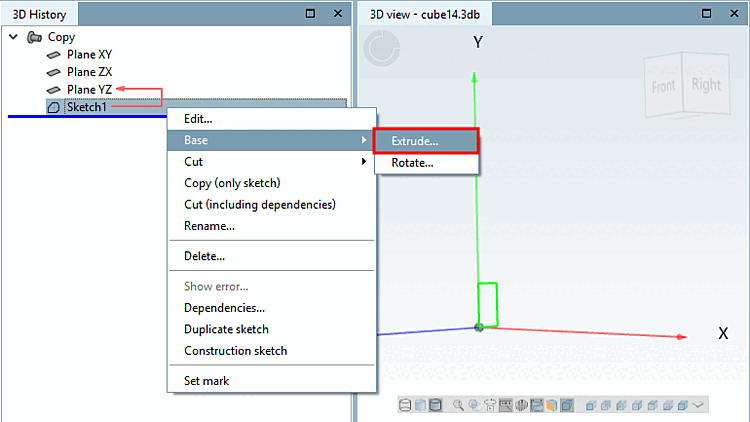

Chiamata: Solidi [Base] -> Estrusione [Extrude...]...

-> Lo schizzo viene visualizzato nella vista 3D [3D view]

Figura 7.66.

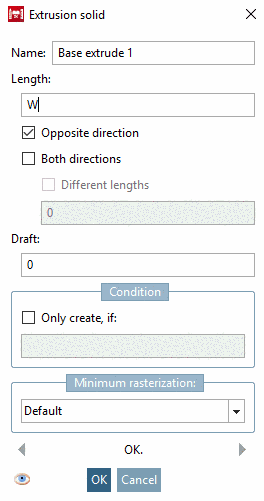

-> Il comando Estrusione. [Extrude...].. apre la finestra di dialogo Corpo estruso [Extrusion solid] .

Non appena sono stati effettuati tutti gli inserimenti, nella vista 3D [3D view] appare un'anteprima e le modifiche vengono visualizzate immediatamente.

  • Nome [Name]: "Estrusione base <numero>" appare per impostazione predefinita. Il numero viene incrementato a ogni estrusione.

    [Nota]Nota

    È possibile modificare il nome, ma utilizzando solo caratteri ANSI (in parole povere: a-z, A-Z, 0-9 e spazi).

  • Nel campo Lunghezza [Length] si definisce l'estensione dell'oggetto 2D.

    Lunghezza dell'estrusione

    Figura 7.67. Lunghezza dell'estrusione

  • Direzione opposta [Opposite direction] L'estrusione avviene in direzione opposta.

    Entrambe le direzioni [Both directions] L'estrusione avviene in entrambe le direzioni.

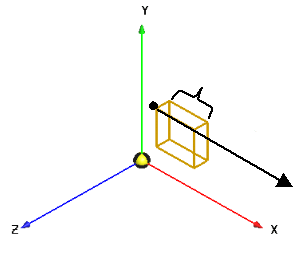

    Vettore nero = direzione: contro la normale della superficie [Against surface normal]

    Figura 7.68. Vettore nero = direzione: contro la normale della superficie [Against surface normal]

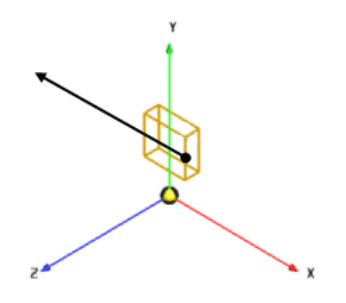

    Vettore nero = direzione: entrambe le direzioni [Both directions]

    Figura 7.69. Vettore nero = direzione: entrambe le direzioni [Both directions]

  • Lunghezze diverse [Different lengths] Con questa opzione, lo schizzo 2D viene estruso in entrambe le direzioni, ma con la possibilità di definire diverse lunghezze di estrusione.

    Definire la lunghezza rispetto alla normale della superficie nel campo sotto Varie lunghezze [Different lengths] (qui "30").

  • Smusso [Draft] di formaPer creare uno smusso dallo schizzo 2D, inserire la dimensione dell'angolo corrispondente nel campo Smusso forma.

  • È inoltre possibile collegare le estrusioni a una condizione [Condition] in ogni caso. condizione. I caratteri possibili sono &, |, !=, =, >, <, >= e <=.

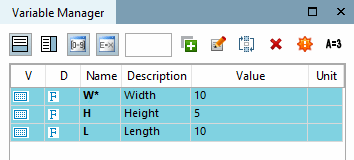

    Esempio: lo schizzo deve essere estruso solo se si imposta un valore superiore a 10 per la variabile H (Altezza).

    Fasi di progettazione (Feature) che sono escluse a causa della condizione sono disattivate nella cronologia 3D [3D History] e sono indicate da un simbolo if ( a Base a Cut).

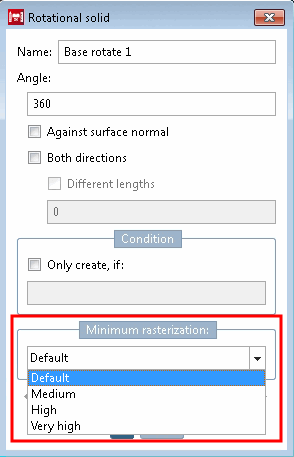

  • Rasterizzazione minima [Minimum rasterization]:

    In alcune rare situazioni, può essere necessario aumentare la precisione della rasterizzazione minima all'interno di una parte per una caratteristica specifica, per poter creare una geometria specifica. Questa opzione di impostazione si trova in Solidi [Base], Taglio [Cut] e Sweep.

    Figura 7.70.

    Esempio:

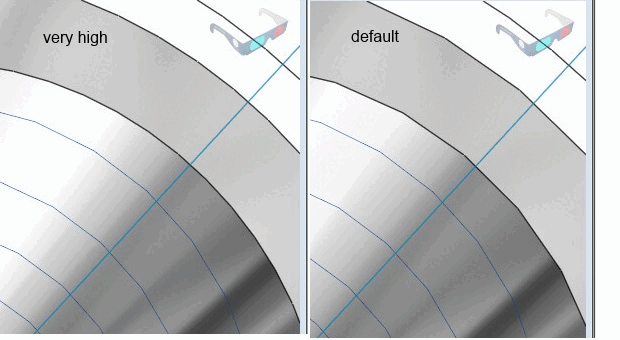

    Display a sinistra con "Molto alto", a destra con "Standard".

    Figura 7.71. Display a sinistra con "Molto alto", a destra con "Standard".

Dopo essere usciti dal menu contestuale Corpo estrusione [Extrusion solid] tramite OK, si vedrà una nuova funzione chiamata Estrusione base 1 nella cronologia 3D [3D History].

Nella vista 3D [3D view], lo schizzo appare come un solido.
