3.1.13.4.8. Esportazione

3.1.13.4.8.3. PDF

Se si seleziona PDF, si apre la finestra di dialogo Esporta come PDF [Export as PDF...].... si apre la finestra di dialogo.

Figura 3.1069. Esportazione in PDF [Export as PDF...]...

Nome file [File name]: selezionare via ... Percorso di esportazione e nome del file.

Campi [Fields]: Qui si specificano le variabili [Variables] o gli attributi topologici i cui valori devono essere inclusi nel file CSV.

Suggerimento

Le impostazioni già in uso vengono salvate.

È sufficiente selezionare la combinazione di variabili da visualizzare nel campo dell'elenco. Se si sposta il puntatore del mouse su una voce, tutte le variabili vengono visualizzate con il rispettivo testo di etichettatura in breve.

Figura 3.1070.

Altrimenti, definire altre variabili e attributi.

Facendo clic sul pulsante si apre la finestra di dialogo Variabili personalizzate [Custom variables].

Per prima cosa, fare clic su Aggiungi [Add] per inserire una nuova riga.

Tipo di variabile [Variable type]:

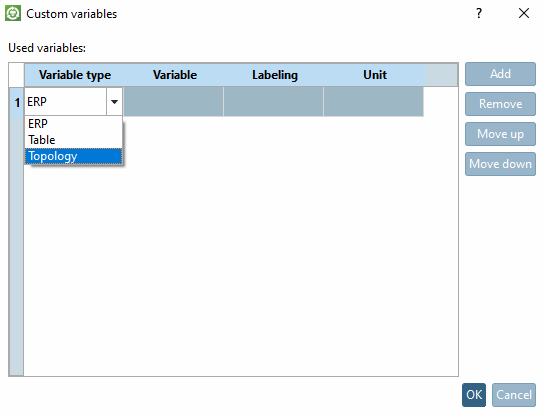

Fare doppio clic nella riga sotto Tipo di variabile [Variable type] per aprire una casella di riepilogo con le seguenti opzioni di selezione:

Figura 3.1071.
- ERP
- Tabella [Table]
- Topologia [Topology]
Selezionare un'opzione e poi fare clic nel campo sotto Variabile [Variable].
Variabile [Variable]:
- Opzioni di input per le variabili di tipo ERP:
  Se si seleziona "ERP", le variabili ERP della tabella vengono lette e visualizzate sotto forma di elenco. È inoltre possibile inserire qualsiasi altro valore.
- Opzioni di input per il tipo di variabile Tabella:
  Se si seleziona "Tabella", le variabili caratteristiche della directory di ricerca (fonte di ricerca) vengono lette e visualizzate sotto forma di selezione a elenco. È inoltre possibile inserire qualsiasi altro valore.
- Opzioni di input per il tipo di variabile Topologia: in primo luogo, nella cella viene visualizzato il termine "Topologia". Fare clic su di esso.
  -> Viene visualizzata una finestra di dialogo per la selezione degli attributi desiderati.
  Attivare la casella di controllo per gli attributi desiderati.

  Figura 3.1072. In questo esempio, sono stati attivati gli attributi topologici "Dimensione maggiore" e "Spessore del materiale".
Etichettatura [Labeling]:
Fare clic sul campo di immissione per aggiungere un'etichetta che verrà visualizzata successivamente nel report.
Unità [Unit]:
È possibile specificare facoltativamente un'unità.
Se la variabile non ha una propria unità, viene visualizzata l'unità immessa.
Se la variabile ha un'unità, il valore viene convertito se necessario. (La conversione è attualmente possibile solo per il tipo "Variabile").
Esempio:
Il diametro nella tabella è indicato in pollici. L'unità di misura inserita è mm. -> Il valore viene convertito automaticamente da pollici a mm.

In questo esempio, sono stati attivati uno dopo l'altro la variabile ERP (numero ERP), la variabile tabella (larghezza) e gli attributi topologici "Dimensione maggiore" e "Spessore materiale".

Figura 3.1073. In questo esempio, sono stati attivati uno dopo l'altro la variabile ERP (numero ERP), la variabile tabella (larghezza) e gli attributi topologici "Dimensione maggiore" e "Spessore materiale".

Infine, confermare con OK.

-> L'analisi viene esportata.

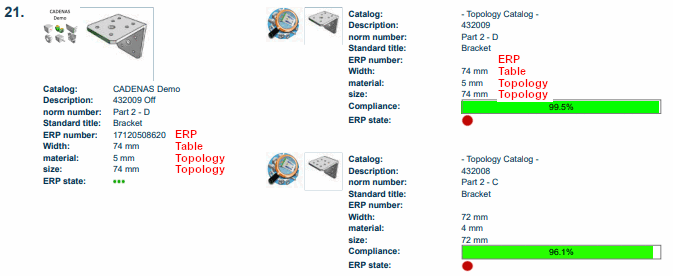

In questo caso, ad esempio, sono state aggiunte al risultato dell'analisi la variabile relativa al numero ERP, la variabile di tabella relativa alla larghezza e gli attributi topologici "materiale" e "dimensione".

Figura 3.1074. In questo caso, ad esempio, sono state aggiunte al risultato dell'analisi la variabile relativa al numero ERP, la variabile di tabella relativa alla larghezza e gli attributi topologici "materiale" e "dimensione".
