ID

L'ID è necessario solo se una quotatura serve come quota base [Base dimension] per una quotatura successiva.

Descrizione [Description] del

Il testo della descrizione viene visualizzato nella parte superiore dell'elenco. Inizialmente, una descrizione viene assegnata automaticamente quando si crea una nuova quotatura, ma è possibile personalizzarla secondo le proprie esigenze.

Tipo [Type]

Quando si crea una nuova quotatura, appare automaticamente ORIZZONTALE. Nel campo elenco selezionare RADIALE. È possibile modificare il tipo in qualsiasi momento.

Nota I campi di selezione sono solo dopo aver fatto clic su Modifiche Salva [Save changes] aggiornato.

Visualizzazioni

Attivare la casella di controllo per le viste 2D desiderate su cui visualizzare la quotatura.

Figura 7.1288. Selezionare le viste desiderate nella casella di riepilogo.

Le viste che contengono una dimensione, può essere riconosciuto nella barra degli strumenti 3D da un'icona corrispondente con Linea di quota .

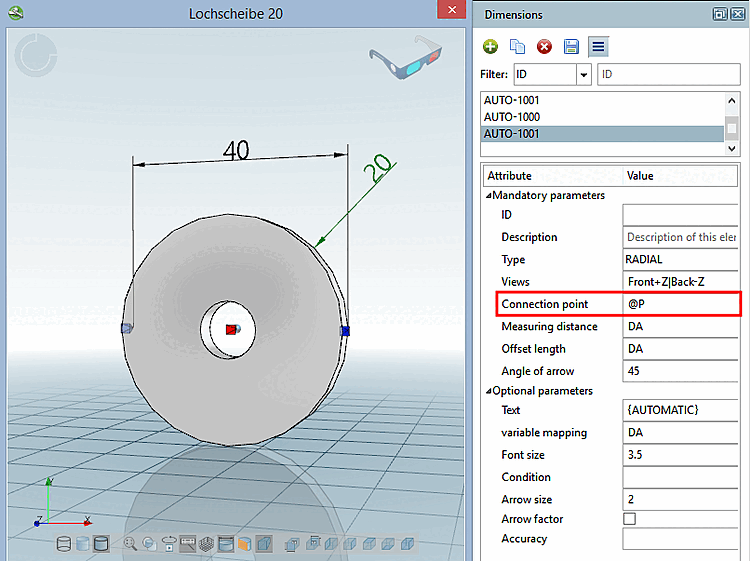

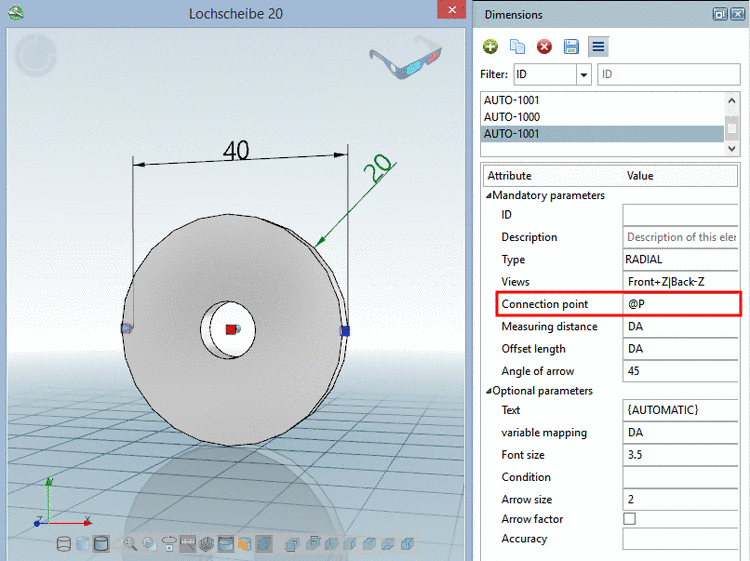

Punto di attacco [Connection point]

Il centro del cerchio della quotatura radiale viene utilizzato come punto di connessione [Connection point].

(La distanza di misurazione [vedi punto successivo] determina il punto in cui la freccia è visibile).

Distanza di misurazione [Measuring distance]

La distanza di misurazione [Measuring distance] è il punto di partenza della punta della freccia (di solito il raggio del cerchio, altrimenti la freccia galleggerà nell'aria).

Specifica di un valore fisso o meglio di una variabile

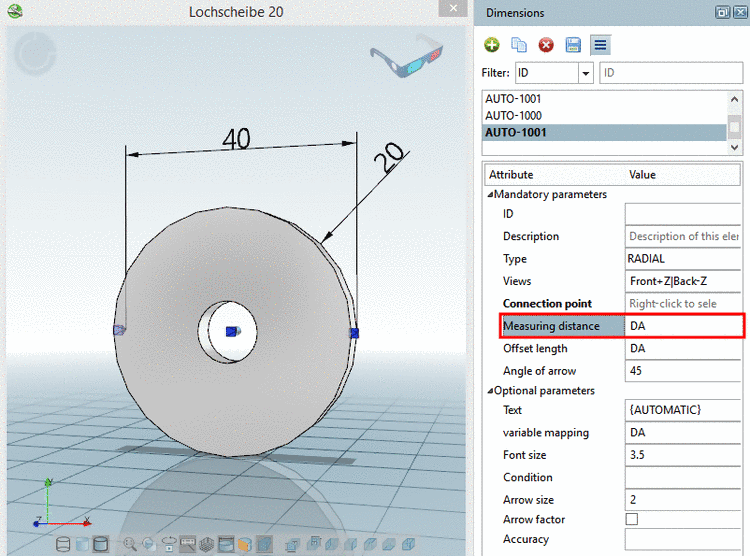

Figura 7.1291. Esempio "Misurare la distanza [Measuring distance]" in 3D

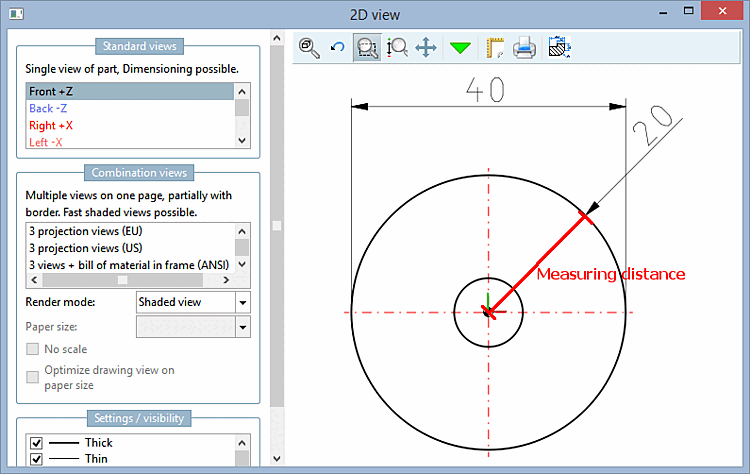

Figura 7.1292. Esempio "Misurare la distanza [Measuring distance]" in 2D

Lunghezza della freccia [Offset length]

Specifica di un valore fisso o meglio di una variabile

Angolo della freccia [Angle of arrow]

Angolo in cui la freccia deve scorrere.

es. 45 (inserire solo il valore numerico)
