ID

L'ID è necessario solo se una quotatura serve come quota base [Base dimension] per una quotatura successiva.

Descrizione [Description] del

Il testo della descrizione viene visualizzato nella parte superiore dell'elenco. Inizialmente, una descrizione viene assegnata automaticamente quando si crea una nuova quotatura, ma è possibile personalizzarla secondo le proprie esigenze.

Tipo [Type]

ORIZZONTALE appare automaticamente quando si crea una nuova quotatura. Regolare la selezione nel campo elenco su NOTAZIONE PARTE [PART-ANNOTATION]. È possibile modificare il tipo in qualsiasi momento.

Nota I campi di selezione sono solo dopo aver fatto clic su Modifiche Salva [Save changes] aggiornato.

Visualizzazioni

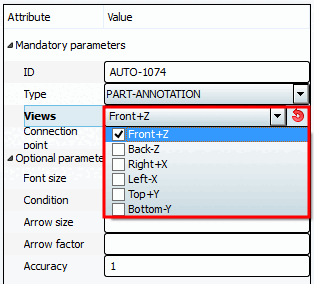

Attivare la casella di controllo per le viste 2D desiderate su cui visualizzare la quotatura.

Figura 7.1303.

Punto di attacco [Connection point]

Il numero di articolo corrispondente è posto vicino al punto di collegamento desiderato.
